Vòng bi LMK35LUU mặt bích vuông loại dài Ø35

Vòng bi LMK35LUU là bạc đạn trượt tròn mặt bích vuông loại dài, dùng cho trục Ø35 mm. Theo bảng catalog đã đối chiếu, mẫu này có kích thước thân 35 × 52 × 135 mm, bích cạnh 64 mm và 4 lỗ bắt vít. Khi chọn cho cụm dẫn hướng, cần kiểm tra cả kích thước lắp, tải và khoảng trống hành trình.

Thân Ø52: kiểm tra vùng tiếp cận khi bảo trì

Với thân Ø52 dài 135 mm, cần kiểm tra không gian quanh cụm bạc để thao tác vít và vệ sinh trục. Bản vẽ tấm gá nên thể hiện cả vùng chuyển động và vùng dụng cụ đi vào. Nhờ vậy, khi thay bạc hoặc kiểm tra phớt không phải tháo quá nhiều chi tiết không liên quan.

Thông số kỹ thuật vòng bi LMK35LUU

Bảng dùng dòng LMK35LUU trong catalog được cung cấp. C và C₀ là tải cơ bản, không phải tải làm việc cho phép của toàn bộ máy. Khi đặt mẫu từ nhà sản xuất khác, cần xác nhận lại kích thước và trị số tải.

Tải lệch tâm cần được xét riêng

Nếu lực tác dụng nằm cách xa đường tâm trục, cơ cấu có thêm mô-men. Việc chọn bạc chỉ dựa trên tải hướng kính danh nghĩa là chưa đủ. Cần xác định vị trí trọng tâm, khoảng cách giữa các điểm dẫn hướng và độ cứng liên kết của cả cụm.

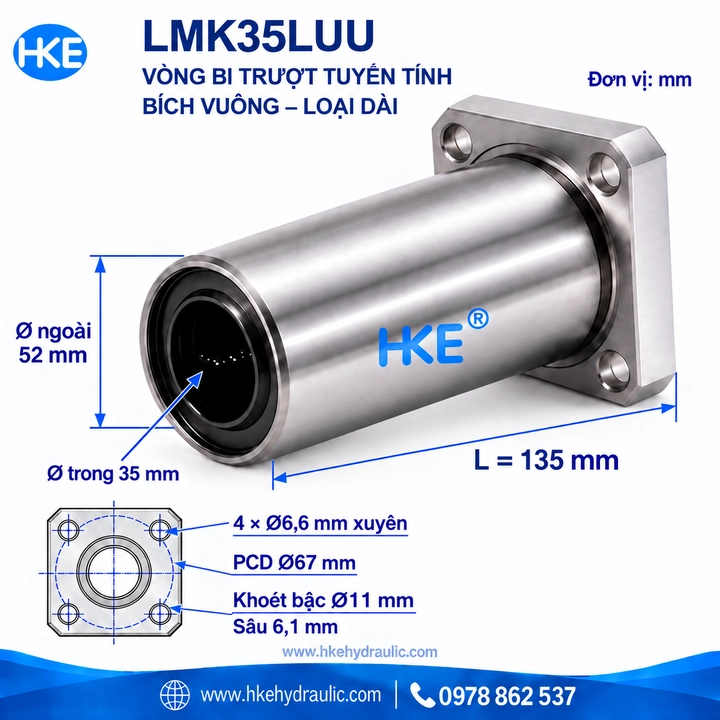

Với bạc đạn LMK35LUU, vòng chia tâm lỗ PCD 67 mm và cạnh bích 64 mm là hai kích thước riêng. Lỗ xuyên Ø6,6 mm không phải ký hiệu lỗ ren; phần lỗ bậc Ø11 sâu 6,1 mm dành cho đầu vít phù hợp. Khi thiết kế tấm gá mới, cần có vị trí tâm từng lỗ, mặt chuẩn và yêu cầu dung sai, thay vì chỉ sao chép vài con số từ ảnh.

Cấu tạo và lưu ý khi lắp

Thân bạc chứa cơ cấu bi tuần hoàn để dẫn hướng chuyển động dọc trục. Mặt bích giúp cố định bạc lên tấm gá bằng bốn vị trí bắt vít. Hiệu quả vận hành còn phụ thuộc chất lượng bề mặt trục, độ đồng tâm, bôi trơn và cách ngăn bụi; hình thức thân dài không tự bảo đảm máy hết rung hoặc có độ chính xác cao hơn.

1. Kiểm tra trước khi lắp: đo trục Ø35, xem vết xước, ba via và tình trạng phớt. Đối chiếu thân Ø52 cùng khoảng trống cho chiều dài 135 mm.
2. Căn đồng tâm: đưa bạc vào trục nhẹ nhàng, giữ mặt bích áp đều lên tấm gá. Không đóng búa trực tiếp vào bạc hoặc dùng lực vít để ép qua chỗ kẹt.
3. Siết và thử: siết dần các vị trí đối diện theo yêu cầu của vít và kết cấu. Thử chuyển động trên toàn hành trình, kiểm tra lực cản trước khi vận hành có tải.
4. Bảo trì: chọn chất bôi trơn theo hướng dẫn của nhà sản xuất, vệ sinh bụi và kiểm tra lại nếu có tiếng kêu hoặc độ rơ tăng. Không tự quy định chu kỳ bôi trơn chung cho mọi môi trường.

Phân biệt LMK35LUU, LMK35UU và LMF35LUU

Tham khảo LMK35UU mặt bích vuông loại ngắn hoặc xem nhóm bạc đạn mặt bích vuông LMK để đối chiếu kiểu lắp. Khi chưa rõ cách chọn trục và bạc, đọc thêm hướng dẫn vòng bi trượt tròn.

Câu hỏi thường gặp

LMK35L có phải mã đầy đủ không?

LMK35L là cách viết rút gọn có thể gặp khi tìm hàng. Khi đặt mua, nên dùng mã đầy đủ LMK35LUU và gửi ảnh hoặc bản vẽ để xác nhận đúng loại bích vuông dài.

Bạc này có dùng cho trục đường kính khác được không?

Cỡ danh nghĩa là 35 mm. Không dùng bạc khác cỡ rồi siết bích để bù độ rơ; cần xác nhận kích thước và dung sai trục phù hợp với catalog của bạc.

Có thể lấy tải tĩnh chia cho trọng lượng để chọn máy không?

Không nên chọn theo phép quy đổi đơn giản đó. Cần xét tải động, tải lệch tâm, cách chia tải giữa các bạc, tuổi thọ yêu cầu và điều kiện làm việc của cụm dẫn hướng.

Đặt vòng bi LMK35LUU tại HKE Hydraulic
