Vòng bi LMK50LUU là bạc đạn trượt tròn mặt bích vuông loại dài, dùng cho trục Ø50 mm. Theo bảng catalog đã đối chiếu, mẫu này có kích thước thân 50 × 80 × 192 mm, bích cạnh 92 mm và 4 lỗ bắt vít. Khi chọn cho cụm dẫn hướng, cần kiểm tra cả kích thước lắp, tải và khoảng trống hành trình.
Thân Ø80 dài 192 mm: chuẩn bị thao tác lắp
Cỡ bạc này có khối lượng tham khảo 3.600 g trong catalog. Khi lắp, cần đỡ thân bạc và giữ thẳng với trục để tránh tì lệch vào mép vào hoặc phớt. Không dùng vít bắt bích như dụng cụ kéo một bạc đang bị kẹt vào đúng vị trí.

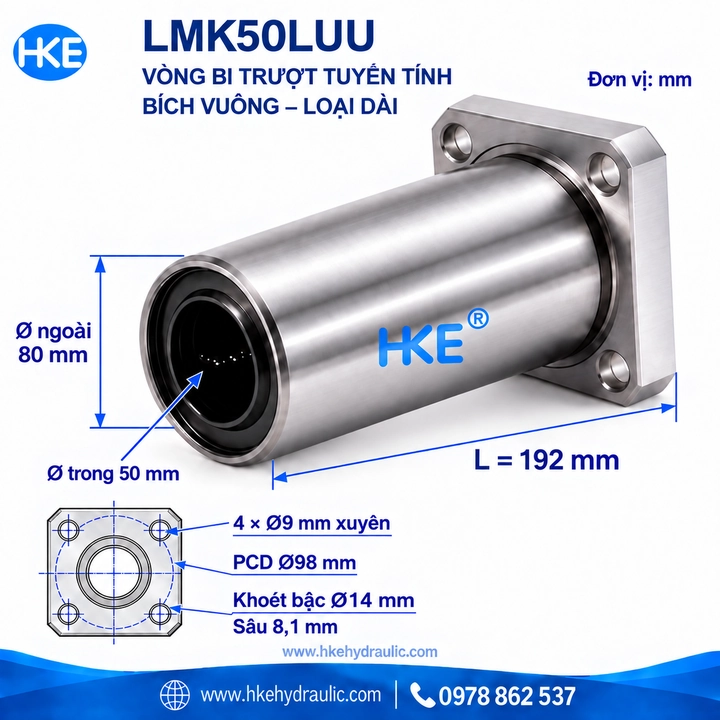

Thông số kỹ thuật vòng bi LMK50LUU
| Thông số | Giá trị |
|---|---|
| Model | LMK50LUU |
| Kiểu bạc | Mặt bích vuông, loại dài |
| Đường kính trục d | 50 mm |
| Đường kính ngoài thân D | 80 mm |
| Chiều dài L | 192 mm |
| Cạnh bích K | 92 mm |
| Chiều dày bích t | 13 mm |
| Số lỗ bắt bích | 4 |
| Vòng chia tâm lỗ PCD | 98 mm |
| Lỗ xuyên X | Ø9 mm |
| Đường kính lỗ bậc Y | Ø14 mm |
| Chiều sâu lỗ bậc Z | 8,1 mm |
| Tải động cơ bản C | 6.080 N |
| Tải tĩnh cơ bản C₀ | 15.900 N |
| Khối lượng tham khảo | 3.600 g |
Bảng dùng dòng LMK50LUU trong catalog được cung cấp. C và C₀ là tải cơ bản, không phải tải làm việc cho phép của toàn bộ máy. Khi đặt mẫu từ nhà sản xuất khác, cần xác nhận lại kích thước và trị số tải.
Kiểm tra khoảng hở của bích và đầu vít
Cạnh bích 92 mm cùng vòng chia tâm lỗ 98 mm cần được thể hiện rõ trên bản vẽ gá. Ngoài vị trí lỗ, kiểm tra vùng đầu vít và dụng cụ siết có bị vách máy che khuất hay không. Chừa đủ khoảng tiếp cận giúp việc siết kiểm tra và bảo trì thuận tiện hơn.
Với bạc đạn LMK50LUU, vòng chia tâm lỗ PCD 98 mm và cạnh bích 92 mm là hai kích thước riêng. Lỗ xuyên Ø9 mm không phải ký hiệu lỗ ren; phần lỗ bậc Ø14 sâu 8,1 mm dành cho đầu vít phù hợp. Khi thiết kế tấm gá mới, cần có vị trí tâm từng lỗ, mặt chuẩn và yêu cầu dung sai, thay vì chỉ sao chép vài con số từ ảnh.
Cấu tạo và lưu ý khi lắp
Thân bạc chứa cơ cấu bi tuần hoàn để dẫn hướng chuyển động dọc trục. Mặt bích giúp cố định bạc lên tấm gá bằng bốn vị trí bắt vít. Hiệu quả vận hành còn phụ thuộc chất lượng bề mặt trục, độ đồng tâm, bôi trơn và cách ngăn bụi; hình thức thân dài không tự bảo đảm máy hết rung hoặc có độ chính xác cao hơn.
- Kiểm tra trước khi lắp: đo trục Ø50, xem vết xước, ba via và tình trạng phớt. Đối chiếu thân Ø80 cùng khoảng trống cho chiều dài 192 mm.
- Căn đồng tâm: đưa bạc vào trục nhẹ nhàng, giữ mặt bích áp đều lên tấm gá. Không đóng búa trực tiếp vào bạc hoặc dùng lực vít để ép qua chỗ kẹt.
- Siết và thử: siết dần các vị trí đối diện theo yêu cầu của vít và kết cấu. Thử chuyển động trên toàn hành trình, kiểm tra lực cản trước khi vận hành có tải.
- Bảo trì: chọn chất bôi trơn theo hướng dẫn của nhà sản xuất, vệ sinh bụi và kiểm tra lại nếu có tiếng kêu hoặc độ rơ tăng. Không tự quy định chu kỳ bôi trơn chung cho mọi môi trường.
Phân biệt LMK50LUU, LMK50UU và LMF50LUU
| Mã | Điểm cần phân biệt | Trước khi thay thế |
|---|---|---|
| LMK50LUU | Bích vuông, thân dài 192 mm theo catalog này | Kiểm tra bộ kích thước 50 × 80 × 192 mm và lỗ bích |
| LMK50UU | Bản bích vuông ngắn, cùng cỡ trục danh nghĩa | Đối chiếu chiều dài, mặt bích và khoảng hở |
| LMF50LUU | Bản dài có bích tròn | Kiểm tra hình dạng bích và bố trí lỗ; không thay chỉ theo đường kính trục |
Tham khảo LMK50UU mặt bích vuông loại ngắn hoặc xem nhóm bạc đạn mặt bích vuông LMK để đối chiếu kiểu lắp. Khi chưa rõ cách chọn trục và bạc, đọc thêm hướng dẫn vòng bi trượt tròn.
Câu hỏi thường gặp
LMK50L có phải mã đầy đủ không?
LMK50L là cách viết rút gọn có thể gặp khi tìm hàng. Khi đặt mua, nên dùng mã đầy đủ LMK50LUU và gửi ảnh hoặc bản vẽ để xác nhận đúng loại bích vuông dài.
Bạc này có dùng cho trục đường kính khác được không?
Cỡ danh nghĩa là 50 mm. Không dùng bạc khác cỡ rồi siết bích để bù độ rơ; cần xác nhận kích thước và dung sai trục phù hợp với catalog của bạc.
Có thể lấy tải tĩnh chia cho trọng lượng để chọn máy không?
Không nên chọn theo phép quy đổi đơn giản đó. Cần xét tải động, tải lệch tâm, cách chia tải giữa các bạc, tuổi thọ yêu cầu và điều kiện làm việc của cụm dẫn hướng.
Đặt vòng bi LMK50LUU tại HKE Hydraulic
Để nhận báo giá đúng mẫu, gửi mã LMK50LUU, số lượng, ảnh bạc cũ hoặc bản vẽ vị trí lắp. Nêu rõ cần thay thế hay làm mới, cùng yêu cầu về tải và hành trình. Liên hệ 0978 862 537 để xác nhận mẫu, tình trạng hàng và thời gian giao trước khi đặt.
