Vòng bi LMK8LUU mặt bích vuông loại dài Ø8

Vòng bi LMK8LUU là bạc đạn trượt tròn mặt bích vuông loại dài, dùng cho trục Ø8 mm. Theo bảng catalog đã đối chiếu, mẫu này có kích thước thân 8 × 15 × 45 mm, bích cạnh 25 mm và 4 lỗ bắt vít. Khi chọn cho cụm dẫn hướng, cần kiểm tra cả kích thước lắp, tải và khoảng trống hành trình.

Từ bản ngắn sang bản dài: kiểm tra khoảng trống 45 mm

Một cơ cấu đang dùng bạc bích vuông trục 8 mm chưa chắc lắp được bản dài. Trước khi thay, đo khoảng trống dọc trục và kiểm tra xem thân bạc có chạm gối đỡ, vách máy hoặc chi tiết di động ở cuối hành trình hay không. Bản dài 45 mm chỉ phù hợp khi bố trí cơ khí đáp ứng đủ.

Thông số kỹ thuật vòng bi LMK8LUU

Bảng dùng dòng LMK8LUU trong catalog được cung cấp. C và C₀ là tải cơ bản, không phải tải làm việc cho phép của toàn bộ máy. Khi đặt mẫu từ nhà sản xuất khác, cần xác nhận lại kích thước và trị số tải.

Giữ tâm trục khi bắt bích vào tấm gá

Với bích vuông 25 mm, cần giữ mặt tỳ sạch và phẳng. Lỗ bắt vít có nhiệm vụ cố định; không dùng lực siết để kéo một cụm đang lệch tâm về vị trí. Hãy thử trượt nhẹ bằng tay trước và sau khi siết để phát hiện lực cản tăng bất thường.

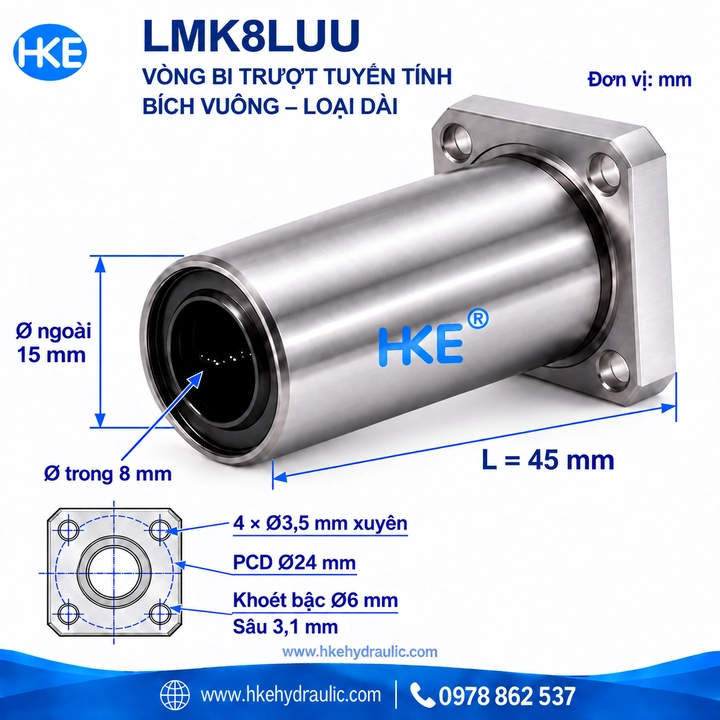

Với bạc đạn LMK8LUU, vòng chia tâm lỗ PCD 24 mm và cạnh bích 25 mm là hai kích thước riêng. Lỗ xuyên Ø3,5 mm không phải ký hiệu lỗ ren; phần lỗ bậc Ø6 sâu 3,1 mm dành cho đầu vít phù hợp. Khi thiết kế tấm gá mới, cần có vị trí tâm từng lỗ, mặt chuẩn và yêu cầu dung sai, thay vì chỉ sao chép vài con số từ ảnh.

Cấu tạo và lưu ý khi lắp

Thân bạc chứa cơ cấu bi tuần hoàn để dẫn hướng chuyển động dọc trục. Mặt bích giúp cố định bạc lên tấm gá bằng bốn vị trí bắt vít. Hiệu quả vận hành còn phụ thuộc chất lượng bề mặt trục, độ đồng tâm, bôi trơn và cách ngăn bụi; hình thức thân dài không tự bảo đảm máy hết rung hoặc có độ chính xác cao hơn.

1. Kiểm tra trước khi lắp: đo trục Ø8, xem vết xước, ba via và tình trạng phớt. Đối chiếu thân Ø15 cùng khoảng trống cho chiều dài 45 mm.
2. Căn đồng tâm: đưa bạc vào trục nhẹ nhàng, giữ mặt bích áp đều lên tấm gá. Không đóng búa trực tiếp vào bạc hoặc dùng lực vít để ép qua chỗ kẹt.
3. Siết và thử: siết dần các vị trí đối diện theo yêu cầu của vít và kết cấu. Thử chuyển động trên toàn hành trình, kiểm tra lực cản trước khi vận hành có tải.
4. Bảo trì: chọn chất bôi trơn theo hướng dẫn của nhà sản xuất, vệ sinh bụi và kiểm tra lại nếu có tiếng kêu hoặc độ rơ tăng. Không tự quy định chu kỳ bôi trơn chung cho mọi môi trường.

Phân biệt LMK8LUU, LMK8UU và LMF8LUU

Tham khảo LMK8UU mặt bích vuông loại ngắn hoặc xem nhóm bạc đạn mặt bích vuông LMK để đối chiếu kiểu lắp. Khi chưa rõ cách chọn trục và bạc, đọc thêm hướng dẫn vòng bi trượt tròn.

Câu hỏi thường gặp

LMK8L có phải mã đầy đủ không?

LMK8L là cách viết rút gọn có thể gặp khi tìm hàng. Khi đặt mua, nên dùng mã đầy đủ LMK8LUU và gửi ảnh hoặc bản vẽ để xác nhận đúng loại bích vuông dài.

Bạc này có dùng cho trục đường kính khác được không?

Cỡ danh nghĩa là 8 mm. Không dùng bạc khác cỡ rồi siết bích để bù độ rơ; cần xác nhận kích thước và dung sai trục phù hợp với catalog của bạc.

Có thể lấy tải tĩnh chia cho trọng lượng để chọn máy không?

Không nên chọn theo phép quy đổi đơn giản đó. Cần xét tải động, tải lệch tâm, cách chia tải giữa các bạc, tuổi thọ yêu cầu và điều kiện làm việc của cụm dẫn hướng.

Đặt vòng bi LMK8LUU tại HKE Hydraulic

Để nhận báo giá đúng mẫu, gửi mã LMK8LUU, số lượng, ảnh bạc cũ hoặc bản vẽ vị trí lắp. Nêu rõ cần thay thế hay làm mới, cùng yêu cầu về tải và hành trình. Liên hệ 0978 862 537 để xác nhận mẫu, tình trạng hàng và thời gian giao trước khi đặt.
