Giới thiệu bạc đạn tuyến tính LM50UU

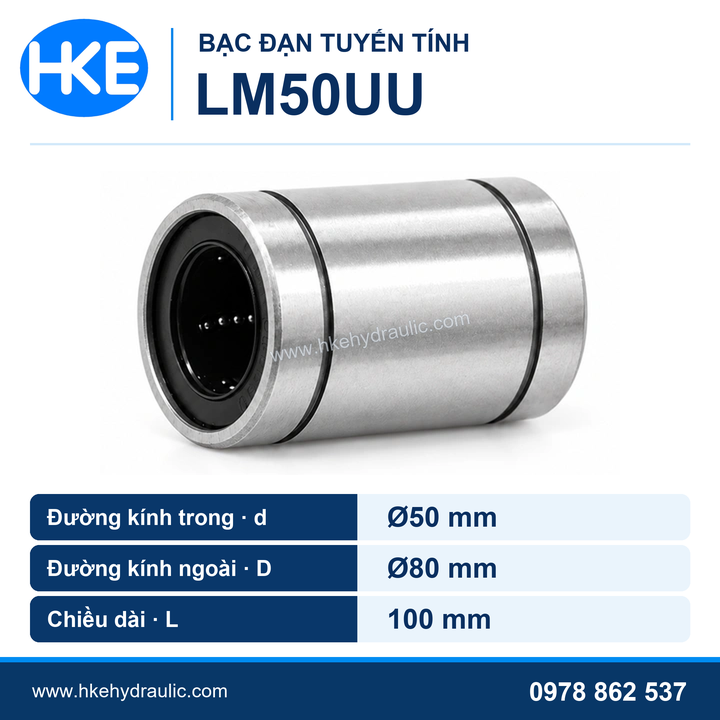

Bạc đạn tuyến tính LM50UU là bạc bi dẫn hướng dạng trụ kín dành cho trục tròn Ø50 mm danh nghĩa. Kích thước: d × D × L = 50 × 80 × 100 mm. Trên máy đang vận hành, hãy đo cả trục, lỗ gối và chiều dài khoang lắp: việc chỉ tìm bạc “phi 50” dễ dẫn đến chọn đúng trục nhưng sai gối Ø80 hoặc thiếu chỗ cho thân dài 100 mm.
Thông số kỹ thuật LM50UU
| Thông số | Thông số kỹ thuật |
|---|---|
| Mã sản phẩm | LM50UU |
| Kiểu bạc | Bạc bi tuyến tính thân trụ kín, không mặt bích |
| Đường kính trong d | Ø50 mm |
| Đường kính ngoài D | Ø80 mm |
| Chiều dài L | 100 mm |
| Trục lắp danh nghĩa | Ø50 mm |
Cấu tạo và nguyên lý hoạt động
Thân trụ giữ vòng cách và các dãy bi tuần hoàn; hai đầu có chi tiết hỗ trợ chắn bụi. Khi bạc di chuyển dọc trục, các viên bi lăn tại vùng tiếp xúc rồi hồi về bên trong thân bạc. LM50UU hỗ trợ chuyển động thẳng; hiệu quả phụ thuộc vào độ thẳng, bề mặt và cách bôi trơn của trục cũng như độ chính xác của gối.
Ứng dụng thực tế và kinh nghiệm lắp
Bạc LM50UU có thể dùng trong cụm trượt trên trục tròn Ø50 mm ở bàn máy, đồ gá hoặc thiết bị dịch chuyển tuyến tính khi tải được thiết kế phù hợp. Với bạc lớn, sai lệch giữa hai gối thường dễ cảm nhận thành lực đẩy nặng: thử từng bạc trên trục sạch trước, sau đó gá lỏng và đẩy cả bàn hết hành trình rồi mới siết cố định.
Khi thay bạc cũ, đo trục ở nhiều vị trí trên hành trình. Nếu một đoạn trục mòn rõ, thay bạc mới đơn lẻ có thể không hết rơ. Không ép lực lên vành chắn bụi hoặc bộ bi khi đưa thân bạc vào gối.
So sánh với bạc trượt dạng hở
| Điểm kiểm tra | LM50UU thân kín | Bạc tuyến tính thân hở |
|---|---|---|
| Thân bạc | Liền vòng, không có khe dọc | Có khe dọc để bố trí với thanh đỡ trục tương ứng |
| Kiểu cụm trục | Không có thanh đỡ chạy xuyên qua thân bạc | Trục có thanh đỡ dọc và gối lắp phù hợp |
| Chọn kích thước | 50 × 80 × 100 mm | Đo riêng mã bạc hở thực tế, không suy đoán kích thước theo LM50UU |
Nếu máy cũ có thanh đỡ dưới trục, cần xem thân bạc có khe dọc trước khi chọn kiểu kín. Ba phép đo d, D, L chưa đủ để thay thế một kết cấu hở bằng kết cấu kín.
Ưu điểm nổi bật
- Kích thước 50 × 80 × 100 mm thể hiện rõ cho việc đối chiếu khi bảo trì.
- Bi tuần hoàn hỗ trợ chuyển động tịnh tiến trên trục phù hợp.
- Thân trụ rời thuận tiện thay trong gối có kích thước lắp đúng.
Lỗi thường gặp và cách kiểm tra
Bạc mới chạy nặng ngay sau khi siết gối
Thử nới gối, kiểm tra độ đồng trục và lực ép trên thân bạc. Nếu trượt nhẹ khi tháo riêng nhưng nặng sau lắp, xem lại vị trí gá trước khi kết luận bạc lỗi.
Kẹt gần cuối hành trình
Kiểm tra trục có cong, bề mặt bị xước, bụi bám hoặc hai trục không song song. Đẩy chậm toàn hành trình để xác định vị trí phát sinh lực cản.
Rơ và kêu khi đổi chiều
Đo độ mòn trục, kiểm tra gối có lỏng và tình trạng bi, bôi trơn. Chọn bạc mới theo cả ba kích thước và kiểu thân bạc tháo ra.
Lý do chọn HKE Hydraulic
Khi cần tìm bạc đạn tuyến tính LM50UU, hãy cung cấp ảnh bạc cũ, ảnh trục và gối cùng số đo Ø50 mm, Ø80 mm, 100 mm. Việc đối chiếu theo cụm máy giúp phân biệt bạc kín với bạc hở và giảm nhầm lẫn giữa bạc rời với gối trượt hoàn chỉnh.
Câu hỏi thường gặp
LM50UU dùng trục phi bao nhiêu?
Đường kính trong danh nghĩa Ø50 mm; kiểm tra trục thực tế có mòn hoặc xước không trước khi lắp.
Đường kính ngoài và chiều dài LM50UU là bao nhiêu?
Đường kính thân ngoài Ø80 mm và chiều dài 100 mm.
Thay bạc mới mà bàn vẫn rơ là do đâu?
Rơ có thể xuất phát từ trục mòn hoặc lỗ gối lỏng. Cần kiểm tra từng vị trí trong cụm dẫn hướng thay vì chỉ thay bạc.
Sản phẩm liên quan
Tham khảo bạc đạn tuyến tính LM40UU cho trục Ø40 mm, LM35UU cho trục Ø35 mm và danh mục bi trượt tròn.
