Bạc đạn tuyến tính LM35UU: chọn đúng bạc cho trục Ø35

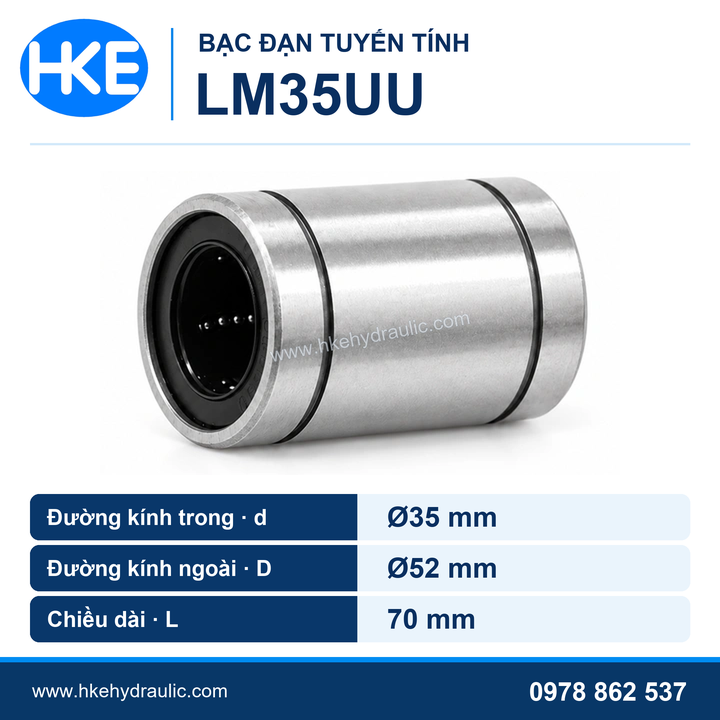

Bạc đạn tuyến tính LM35UU có thân trụ kín, dùng với trục tròn danh nghĩa Ø35 mm. Kích thước: d × D × L = 35 × 52 × 70 mm. Khi bảo trì bàn trượt, ba số này cần khớp đồng thời: trục Ø35 mm, lỗ gối nhận thân Ø52 mm và không gian lắp đủ chiều dài 70 mm.
Một lỗi chọn hàng thường gặp là đọc “phi 35” rồi đặt bạc ngay. Nếu gối cũ được gia công cho thân ngoài khác Ø52 mm, bạc mới sẽ không ngồi đúng chỗ dù trục lắp vừa. Nên đo bạc tháo ra và lỗ gá bằng dụng cụ phù hợp trước khi thay.
Thông số kỹ thuật LM35UU
| Hạng mục | Thông số kỹ thuật |
|---|---|
| Mã | LM35UU |
| Kết cấu | Bạc bi tuyến tính thân trụ kín, không mặt bích |
| Đường kính trong d | Ø35 mm |
| Đường kính ngoài D | Ø52 mm |
| Chiều dài L | 70 mm |
| Trục sử dụng | Trục tròn Ø35 mm danh nghĩa |
Cấu tạo và nguyên lý hoạt động
Thân trụ giữ vòng cách và các dãy bi tuần hoàn; chi tiết ở hai đầu hỗ trợ chắn bụi. Khi bàn trượt đi dọc trục, bi lăn tại vùng tiếp xúc rồi quay vòng bên trong bạc. Đây là chuyển động tịnh tiến: LM35UU không thay thế ổ đỡ trục quay liên tục. Trục quá xước, cong hoặc thiếu bôi trơn có thể khiến bạc chuyển động nặng và mòn sớm.
Ứng dụng thực tế và kinh nghiệm lắp đặt
LM35UU phù hợp các cụm dẫn hướng trục tròn Ø35 mm ở bàn dịch chuyển, đồ gá và máy tự động khi điều kiện tải phù hợp. Nếu một bàn trượt chạy trên hai trục, hãy lắp thử và di chuyển hết hành trình trước khi siết gối cố định. Bạc chạy nhẹ ở giữa nhưng kẹt về cuối thường gợi ý trục hoặc gối không song song.
Khi ép bạc vào gối, dùng dụng cụ tỳ đều trên phần vỏ phù hợp; tránh đóng vào môi chắn bụi hoặc phần bi bên trong. Sau khi lắp, kiểm tra chuyển động bằng tay và quan sát xem thân bạc có bị ép méo không.
So sánh LM35UU kín và LM35UU-OP hở
| Điểm kiểm tra | LM35UU kín | LM35UU-OP hở |
|---|---|---|
| Thân bạc | Liền vòng | Có khe dọc |
| Bố trí trục | Trục không có thanh đỡ đi xuyên thân bạc | Cụm trục có thanh đỡ dọc, cần gối đúng kiểu |
| Kích thước d × D × L | 35 × 52 × 70 mm | 35 × 52 × 70 mm |
Ba kích thước có thể giống nhau nhưng kết cấu thân khác. Nếu dưới trục có thanh đỡ chạy liên tục, kiểm tra lại mã bạc hở và hướng khe trước khi mua.
Ưu điểm nổi bật
- Bộ ba kích thước d, D, L rõ ràng để đối chiếu với cụm máy.
- Bi tuần hoàn hỗ trợ chuyển động thẳng khi trục và gối lắp đúng.
- Dạng trụ kín thích hợp nhiều gối đỡ cho bạc rời có kích thước tương ứng.
Lỗi thường gặp: chẩn đoán từ hiện tượng
Đẩy bàn trượt thấy nặng ngay sau khi lắp
Kiểm tra gối có ép thân bạc quá chặt, trục bị xước và hai gối có lệch tâm không. Tháo riêng từng bạc để xác định vị trí gây nặng trước khi thay linh kiện.
Chỉ kẹt ở cuối hành trình
Đo độ thẳng, độ song song hai trục và kiểm tra gối có bị xê dịch khi siết vít. Vệ sinh đoạn trục có cặn bám.
Chạy rơ hoặc phát tiếng lạo xạo
Kiểm tra đường kính và bề mặt trục thực tế, khe lỏng ở gối, tình trạng bi và bôi trơn. Không kết luận bạc hỏng chỉ dựa trên tiếng kêu khi chưa loại trừ trục mòn.
Lý do chọn HKE Hydraulic
Để đối chiếu bạc đạn tuyến tính LM35UU, khách hàng có thể gửi ảnh bạc cũ, ảnh gối lắp và ba số đo 35 × 52 × 70 mm. Cách kiểm tra này giúp phân biệt bạc trụ kín với bạc hở và tránh nhầm cả cụm gối với bạc rời.
FAQ về LM35UU
LM35UU dùng trục phi bao nhiêu?
Đường kính trong danh nghĩa Ø35 mm. Nên kiểm tra độ mòn và độ thẳng của trục hiện có.
Kích thước lỗ gối và chiều dài cần kiểm tra là gì?
Thân ngoài danh nghĩa Ø52 mm, chiều dài bạc 70 mm.
LM35UU có dùng cho trục được đỡ dọc không?
Thân LM35UU kín không có khe cho thanh đỡ dọc đi qua. Với cụm trục có thanh đỡ liên tục, đối chiếu bạc hở LM35UU-OP cùng gối tương thích.
