Giới thiệu con trượt tròn hở LM30UU-OP

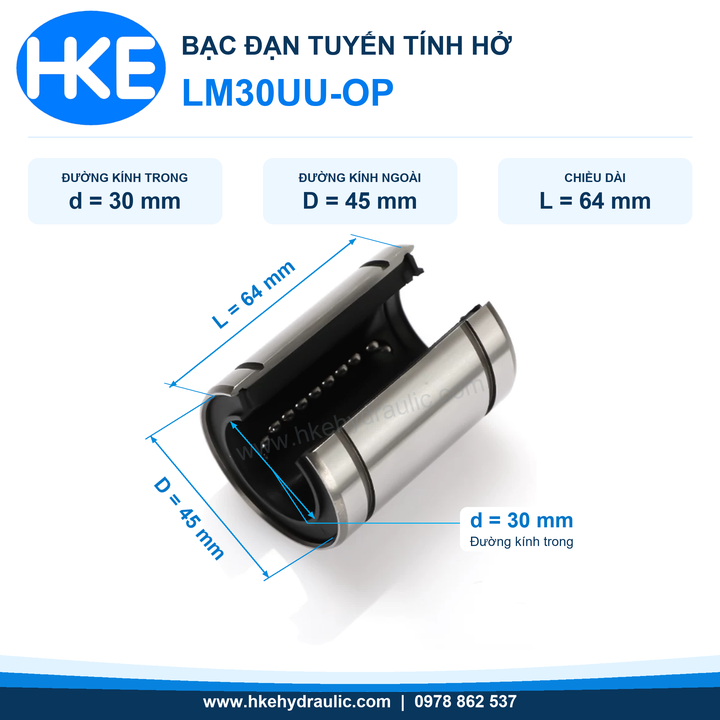

Con trượt tròn hở LM30UU-OP là bạc đạn tuyến tính thân trụ có khe dọc, dùng với trục dẫn hướng Ø30 mm. Khe mở tạo khoảng trống để bạc di chuyển trên trục có thanh đỡ liên tục. Kích thước d × D × L = 30 × 45 × 64 mm. Đây là bạc dạng trụ không có mặt bích; cần đối chiếu gối lắp trước khi thay thế.
Chọn LM30UU hay LM30UU-OP?
Bài này dành cho bản hở có khe dọc. Nếu bạc cũ có thân kín, xem bạc đạn tuyến tính LM30UU loại kín. Đối chiếu thân bạc, gối lắp và phần đỡ trục trước khi chọn; không thay hai loại chỉ vì cùng đường kính trục.
Thông số kỹ thuật LM30UU-OP
| Thông số | Thông số kỹ thuật |
|---|---|
| Mã sản phẩm | LM30UU-OP (SKU LM30UUOP) |
| Kiểu bạc | Bạc đạn tuyến tính hở, thân trụ không mặt bích |
| Đường kính trong d | 30 mm |
| Đường kính ngoài D | 45 mm |
| Chiều dài L | 64 mm |
| Trục dẫn hướng danh nghĩa | Ø30 mm |
Cấu tạo và nguyên lý hoạt động
Con trượt tròn hở LM30UU-OP có thân trụ kim loại, khe mở dọc thân và các dãy bi tuần hoàn. Khi bạc di chuyển trên trục, bi lăn dọc vùng tiếp xúc rồi quay về bên trong. Đặt khe bạc hướng về thanh đỡ trục và lắp vào gối tương thích; tránh ép méo thân bạc.
Ứng dụng thực tế
LM30UU-OP dùng cho bàn trượt và cơ cấu chuyển động thẳng với trục Ø30 mm được đỡ dọc hành trình, chẳng hạn cơ cấu cấp phôi hoặc thiết bị tự động. Tải sử dụng, độ thẳng trục, độ cứng gối và bôi trơn quyết định hiệu quả vận hành thực tế.
So sánh LM30UU-OP với bạc kín và loại có mặt bích
| Loại | Điểm cần đối chiếu |
|---|---|
| LM30UU-OP | Thân trụ có khe dọc, không mặt bích; phù hợp trục có thanh đỡ liên tục |
| LM30UU kín | Thân trụ kín, không đi qua thanh đỡ trục |
| Bạc có mặt bích | Có bích và lỗ bắt vít; hình dạng, cách lắp khác LM30UU-OP |
Ưu điểm nổi bật
- Khe mở cho phép dùng với trục được đỡ liên tục.
- Ba kích thước 30 × 45 × 64 mm rõ ràng để đối chiếu bạc và gối.
- Bi tuần hoàn hỗ trợ chuyển động thẳng nhẹ khi lắp và bôi trơn phù hợp.
Lỗi thường gặp
Trượt nặng hoặc kêu: kiểm tra bụi bẩn, xước trục, độ thẳng trục và bôi trơn. Rung hoặc rơ: kiểm tra độ mòn của bạc, trục và gối. Kẹt một đoạn hành trình: kiểm tra hướng khe, vị trí thanh đỡ và độ song song của cơ cấu. Không gõ trực tiếp lên bi hoặc vòng cách.
Lý do chọn HKE Hydraulic
Đối chiếu đúng mã LM30UU-OP cùng đường kính trong 30 mm, đường kính ngoài 45 mm và chiều dài 64 mm trước khi thay. Gửi ảnh bạc cũ, gối và trục nếu cần xác nhận kiểu lắp. Xem thêm con trượt tròn hở LM20UU-OP phi 20, LM16UU-OP phi 16 và danh mục bi trượt tròn.
Câu hỏi thường gặp
LM30UU-OP dùng cho trục bao nhiêu?
Con trượt tròn hở LM30UU-OP dùng với trục danh nghĩa Ø30 mm.
Kích thước LM30UU-OP là bao nhiêu?
Đường kính trong 30 mm, đường kính ngoài 45 mm và chiều dài 64 mm.
LM30UU-OP có mặt bích không?
Không. Đây là bạc dạng trụ có khe mở; loại có mặt bích phải chọn theo mã và kích thước lắp riêng.
