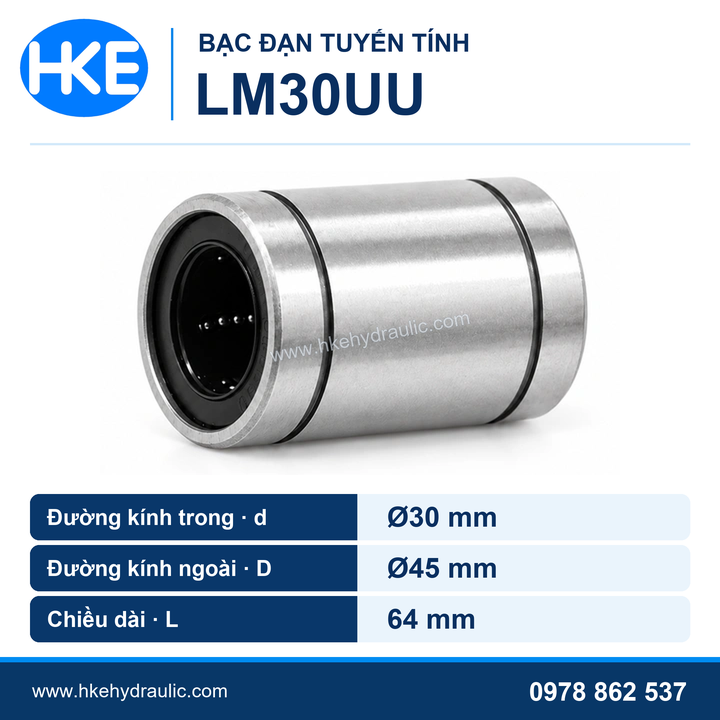

Bạc đạn tuyến tính LM30UU thân trụ kín, đường kính trong 30 mm, ngoài 45 mm, dài 64 mm

Bốn bạc đạn tuyến tính LM-UU dạng trụ kín đặt cạnh nhau

Dải bạc đạn tuyến tính LM-UU dạng trụ kín với nhiều kích cỡ

Hai góc nhìn bạc đạn tuyến tính LM-UU dạng trụ kín, nhìn thấy các dãy bi bên trong

Bạc đạn tuyến tính LM-UU dạng trụ kín nhìn nghiêng, hai đầu có vòng chắn bụi

Minh họa cấu tạo bạc đạn tuyến tính LM-UU dạng trụ kín

Bạc đạn tuyến tính LM30UU phi 30, 30×45×64 mm

Liên hệ

Bạc đạn tuyến tính LM30UU thân trụ kín cho trục Ø30 mm, kích thước 30 × 45 × 64 mm (d × D × L). Đối chiếu trục, lỗ gối và loại bạc kín hay hở trước khi thay.

SKU: LM30UU Danh mục: Bạc đạn tuyến tính LM-UU, LM-LUU, Bi trượt tròn, VÒNG BI Thẻ: bạc đạn tuyến tính LM30UU, con trượt tròn phi 30 Thương hiệu: HKE HYDRAULIC

Mô tả
Đánh giá (0)

Giới thiệu bạc đạn tuyến tính LM30UU

Bạc đạn tuyến tính LM30UU là bạc bi dẫn hướng dạng trụ kín cho trục tròn danh nghĩa Ø30 mm. Kích thước: d × D × L = 30 × 45 × 64 mm. Khi thay bạc trên máy, cần đối chiếu cả đường kính trục, đường kính lỗ gối lắp và chiều dài bạc; chỉ đo riêng trục Ø30 mm có thể chọn nhầm thân ngoài hoặc chiều dài.

Phân biệt bản kín và bản hở

Sản phẩm này có thân kín. Với trục có thanh đỡ liên tục, đối chiếu LM30UU-OP có khe dọc cùng gối lắp thực tế. Hai phiên bản cần được chọn theo cấu tạo cụm dẫn hướng.

Thông số kỹ thuật LM30UU

Thông số	Thông số kỹ thuật
Mã sản phẩm	LM30UU
Kiểu thân	Trụ kín, không mặt bích
Đường kính trong d	Ø30 mm
Đường kính ngoài D	Ø45 mm
Chiều dài L	64 mm
Đường kính trục danh nghĩa	Ø30 mm

Cấu tạo và nguyên lý hoạt động

Vỏ trụ kín bao quanh bộ bi và vòng cách; hai đầu có chi tiết chắn bụi. Khi bạc chuyển động dọc theo trục, các viên bi lăn trong vùng chịu tải và tuần hoàn bên trong thân bạc. Bề mặt trục sạch, thẳng và bôi trơn phù hợp giúp bạc vận hành ổn định. Chắn bụi hỗ trợ hạn chế tạp chất xâm nhập, nhưng không thay thế việc vệ sinh trục.

Ứng dụng thực tế

Bạc LM30UU dùng trong các cụm dẫn hướng bằng trục tròn Ø30 mm như bàn trượt thiết bị, đồ gá và cơ cấu tự động hóa, khi tải và hành trình phù hợp. Trước khi siết cố định gối trên hệ hai trục, đẩy bàn chạy hết hành trình để kiểm tra độ song song. Nếu chỉ kẹt ở một đầu, hãy đo lại vị trí gá và trục thay vì vội thay bạc.

So sánh LM30UU với LM30UU-OP

Tiêu chí	LM30UU	LM30UU-OP
Thân bạc	Trụ kín, liền vòng	Thân hở có khe dọc
Kiểu trục	Trục không có thanh đỡ đi xuyên qua thân bạc	Trục có thanh đỡ dọc, gối lắp tương thích
Kích thước danh nghĩa	30 × 45 × 64 mm	30 × 45 × 64 mm

Dù cùng ba số đo, hai kiểu thân không thể thay trực tiếp trong mọi cụm máy. Quan sát thanh đỡ trục, khe hở trên gối và hướng lắp trước khi đặt mua.

Ưu điểm nổi bật

Kích thước d, D, L thể hiện rõ để đối chiếu với bạc cần thay.
Thiết kế bi tuần hoàn hỗ trợ chuyển động thẳng trên trục phù hợp.
Thân trụ rời thuận tiện chọn gối lắp theo kết cấu máy.

Lỗi thường gặp và cách kiểm tra

Bạc mới lắp chạy nặng

Kiểm tra lỗ gối có ép méo thân bạc, trục bị xước hoặc hai gối lệch tâm. Không tác động lực trực tiếp vào vòng chắn bụi.

Trượt được một đoạn rồi kẹt

Kiểm tra độ thẳng trục, độ song song giữa hai trục và vị trí cố định gối trên toàn hành trình.

Bạc rơ hoặc phát tiếng kêu

Đo độ mòn trục, kiểm tra độ lỏng trong gối và tình trạng bi, bôi trơn. Nếu cụm cũ dùng bạc hở, cần xác nhận lại đúng mã trước khi thay.

Vì sao chọn HKE Hydraulic?

Khi cần chọn bạc đạn tuyến tính LM30UU, hãy gửi ảnh bạc cũ, kích thước trục Ø30 mm, thân ngoài Ø45 mm, chiều dài 64 mm và ảnh cụm gối. Các dữ liệu đó giúp đối chiếu loại kín với loại hở, tránh đặt đúng đường kính trục nhưng sai kiểu lắp.
