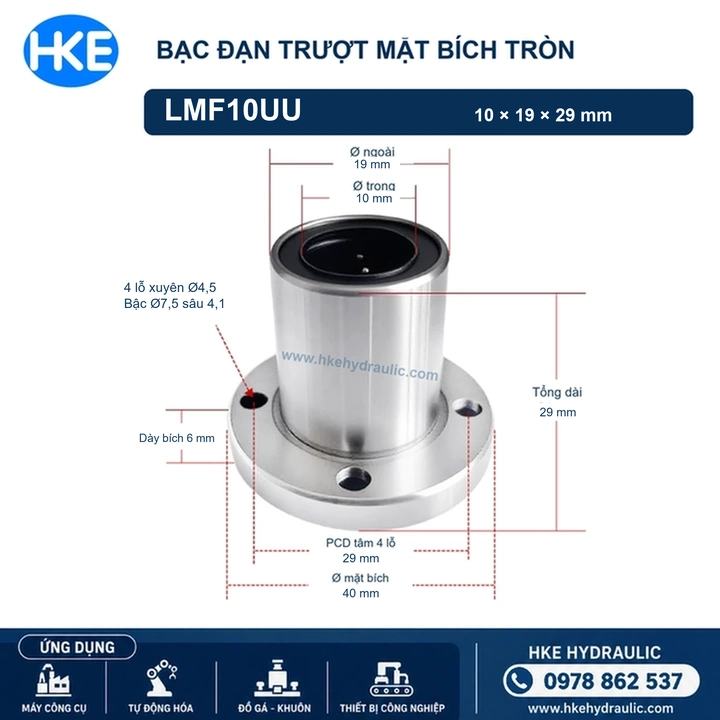

Con trượt tròn LMF10UU mặt bích tròn, kích thước 10x19x29 mm, PCD 29 mm

Con trượt tròn LMF10UU mặt bích tròn 10x19x29 mm - Ảnh 2

Con trượt tròn LMF10UU mặt bích tròn 10x19x29 mm - Ảnh 3

Vòng bi trượt tròn LMF-UU mặt bích tròn nhìn từ hai phía

Con trượt tròn LMF10UU mặt bích tròn 10x19x29 mm - Ảnh 5

Con trượt tròn LMF10UU mặt bích tròn 10x19x29 mm - Ảnh 6

Con trượt tròn LMF10UU mặt bích tròn 10x19x29 mm

Liên hệ

Con trượt tròn LMF10UU mặt bích tròn 4 lỗ, thân ngắn, dùng cho trục Ø10 mm.

dr × D × L: 10 × 19 × 29 mm.
Bích Ø40 mm, dày 6 mm; PCD 29 mm.
4 lỗ xuyên Ø4,5 mm; khoét bậc Ø7,5, sâu 4,1 mm.

Gửi ảnh mẫu hoặc kích thước gá để HKE đối chiếu mã. Tư vấn: 0978 862 537.

SKU: LMF10UU Danh mục: Con trượt tròn mặt bích tròn LMF, Bi trượt tròn, VÒNG BI Thẻ: vòng bi mặt bích tròn, vòng bi tuyến tính Thương hiệu: HKE HYDRAULIC

1. Con trượt tròn LMF10UU: chọn đúng trục Ø10 mm

Con trượt tròn LMF10UU là bạc đạn tuyến tính mặt bích tròn, thân ngắn, có kích thước đường kính trong × đường kính thân × tổng chiều dài 10 × 19 × 29 mm. Mặt bích ngoài Ø40 mm có 4 lỗ bắt vít trên vòng tâm PCD 29 mm.

Sản phẩm còn được gọi là vòng bi LMF10UU, bạc đạn trượt LMF10UU hoặc bạc trượt mặt bích tròn phi 10. Khi đặt hàng, ghi đầy đủ mã LMF10UU cùng số lượng và ảnh mẫu để tránh nhầm với bản thân dài hoặc kiểu bích khác.

Đừng nhầm chiều dài 29 mm với PCD 29 mm

LMF10UU có tổng chiều dài và PCD cùng bằng 29 mm, nhưng hai đại lượng nằm trên hai phương đo khác nhau. Khi ghi yêu cầu gia công, hãy kèm tên kích thước, không chỉ ghi số 29.

2. Bảng kích thước LMF10UU và cách đo mẫu

Thông số bên dưới được đối chiếu từ ảnh kích thước sản phẩm đã tải lên. Đơn vị: mm.

Thông số	LMF10UU
Đường kính trong dr	10
Đường kính thân D	19
Tổng chiều dài L	29
Đường kính mặt bích	40
Chiều dày bích	6
PCD vòng tâm 4 lỗ	29
Lỗ xuyên	4 lỗ Ø4,5
Khoét bậc	Ø7,5, sâu 4,1
Kiểu thân	Thân ngắn
Kiểu bích	Tròn

PCD là đường kính đường tròn đi qua tâm các lỗ bắt vít. Không lấy đường kính ngoài bích Ø40 mm làm PCD. Khi đo mẫu, kiểm tra riêng lỗ trong, thân ngoài, chiều dài, bích và vòng tâm lỗ; ảnh chụp chính diện giúp nhận biết bố trí lỗ rõ hơn.

3. Cấu tạo và nguyên lý của bạc đạn LMF10UU

Bạc đạn tuyến tính sử dụng bi tuần hoàn để hỗ trợ chuyển động tịnh tiến dọc trục dẫn hướng. Thân bạc định vị trong cụm lắp, mặt bích tạo vị trí bắt vít vào tấm gá. Độ thẳng của trục, độ đồng tâm, bôi trơn và bụi bẩn đều ảnh hưởng đến chuyển động thực tế.

LMF là kiểu bích tròn, khác LMK bích vuông và LMH bích oval. Có thể tham khảo cách phân loại tại tài liệu các kiểu bạc đạn bích tròn của THK. Thông số tải của một hãng không tự động áp dụng cho sản phẩm khác cùng mã.

4. Ứng dụng và điều kiện lựa chọn

Con trượt tròn LMF10UU có thể được xem xét cho đồ gá di chuyển, bàn trượt, cơ cấu cấp phôi hoặc cụm dẫn hướng của máy tự động dùng trục Ø10 mm. Việc chọn cho máy cụ thể phải xét tải, hành trình, tốc độ, độ chính xác và môi trường vận hành.

Với cụm máy có sẵn, ưu tiên đối chiếu mẫu tháo ra và vị trí gá. Với máy thiết kế mới, cần dữ liệu tải và dung sai của đúng sản phẩm trước khi chốt. Không suy ra tải cho phép từ đường kính trục hoặc số lỗ bắt vít.

5. So sánh LMF10UU với các mã gần cỡ

Mã	dr × D × L (mm)	Bích / PCD (mm)
LMF8UU	8 × 15 × 24	Ø32 / 24
LMF10UU	10 × 19 × 29	Ø40 / 29
LMF12UU	12 × 21 × 30	Ø42 / 32

LMF10UU và LMF12UU cùng dùng lỗ xuyên Ø4,5 mm, bậc Ø7,5 sâu 4,1 mm; đường kính trục và PCD vẫn khác nhau.

UU thân ngắn và LUU thân dài: trang này mô tả LMF10UU dài 29 mm. Khi cần bản LUU, đối chiếu chiều dài và bản vẽ riêng; không nhân chiều dài theo một tỷ lệ cố định để suy ra thông số. Cùng cỡ trục cũng không bảo đảm thay trực tiếp giữa LMF, LMK và LMH.

6. Ưu điểm của thiết kế mặt bích tròn

Mặt bích tích hợp tạo vị trí lắp vào tấm gá theo bản vẽ.
Bốn lỗ trên vòng tâm giúp xác định bố trí bắt vít rõ ràng.
Kiểu thân ngắn phù hợp để xem xét khi không gian dọc trục bị giới hạn, sau khi kiểm tra tải và điều kiện làm việc.

7. Lỗi thường gặp khi lắp con trượt tròn LMF10UU

Lỗ bích không khớp: kiểm tra PCD 29 mm, lỗ xuyên Ø4,5 mm và hướng bố trí lỗ. Không lấy đường kính bích thay vòng tâm.

Đầu vít không vào bậc: kiểm tra khoét bậc Ø7,5 mm, sâu 4,1 mm và kích thước đầu vít thực tế. Chiều dài vít phụ thuộc tấm gá, không chọn chỉ theo chiều dày bích.

Trượt nặng, có tiếng hoặc nhanh mòn: kiểm tra trục xước, lệch đồng tâm, bạc lắp nghiêng, bụi bẩn và bôi trơn. Không đóng búa trực tiếp vào vòng giữ bi để ép qua trục. Sau lắp, kiểm tra chuyển động toàn hành trình trước khi vận hành máy.

8. Báo giá LMF10UU tại HKE Hydraulic

HKE Hydraulic hỗ trợ đối chiếu mã và kích thước lắp đặt cho khách hàng tại Quy Nhơn và khu vực lân cận. Để báo giá đúng, gửi mã LMF10UU, số lượng, ảnh mẫu hoặc bản vẽ và yêu cầu giao hàng.

Mẫu yêu cầu nhanh: “Cần LMF10UU, trục Ø10, thân Ø19, dài 29, bích Ø40, PCD 29 mm; số lượng …”. Liên hệ 0978 862 537 để xác nhận tình trạng hàng và giá tại thời điểm đặt mua.
