Con trượt tròn LMF12UU mặt bích tròn, kích thước 12x21x30 mm, PCD 32 mm

Con trượt tròn LMF12UU mặt bích tròn 12x21x30 mm - Ảnh 2

Con trượt tròn LMF12UU mặt bích tròn 12x21x30 mm - Ảnh 3

Vòng bi trượt tròn LMF-UU mặt bích tròn nhìn từ hai phía

Con trượt tròn LMF12UU mặt bích tròn 12x21x30 mm - Ảnh 5

Con trượt tròn LMF12UU mặt bích tròn 12x21x30 mm - Ảnh 6

Con trượt tròn LMF12UU mặt bích tròn 12x21x30 mm

Liên hệ

Con trượt tròn LMF12UU mặt bích tròn 4 lỗ, thân ngắn, dùng cho trục Ø12 mm.

dr × D × L: 12 × 21 × 30 mm.
Bích Ø42 mm, dày 6 mm; PCD 32 mm.
4 lỗ xuyên Ø4,5 mm; khoét bậc Ø7,5, sâu 4,1 mm.

Gửi ảnh mẫu hoặc kích thước gá để HKE đối chiếu mã. Tư vấn: 0978 862 537.

SKU: LMF12UU Danh mục: Con trượt tròn mặt bích tròn LMF, Bi trượt tròn, VÒNG BI Thẻ: vòng bi mặt bích tròn, vòng bi tuyến tính Thương hiệu: HKE HYDRAULIC

1. Con trượt tròn LMF12UU: chọn đúng trục Ø12 mm

Con trượt tròn LMF12UU là bạc đạn tuyến tính mặt bích tròn, thân ngắn, có kích thước đường kính trong × đường kính thân × tổng chiều dài 12 × 21 × 30 mm. Mặt bích ngoài Ø42 mm có 4 lỗ bắt vít trên vòng tâm PCD 32 mm.

Sản phẩm còn được gọi là vòng bi LMF12UU, bạc đạn trượt LMF12UU hoặc bạc trượt mặt bích tròn phi 12. Khi đặt hàng, ghi đầy đủ mã LMF12UU cùng số lượng và ảnh mẫu để tránh nhầm với bản thân dài hoặc kiểu bích khác.

Phân biệt LMF12UU với LMF13UU trước khi mua

LMF12UU dùng trục Ø12 mm, thân Ø21 mm, dài 30 mm. Không dùng mã LMF13UU thay thế chỉ vì ngoại hình bích gần giống.

2. Bảng kích thước LMF12UU và cách đo mẫu

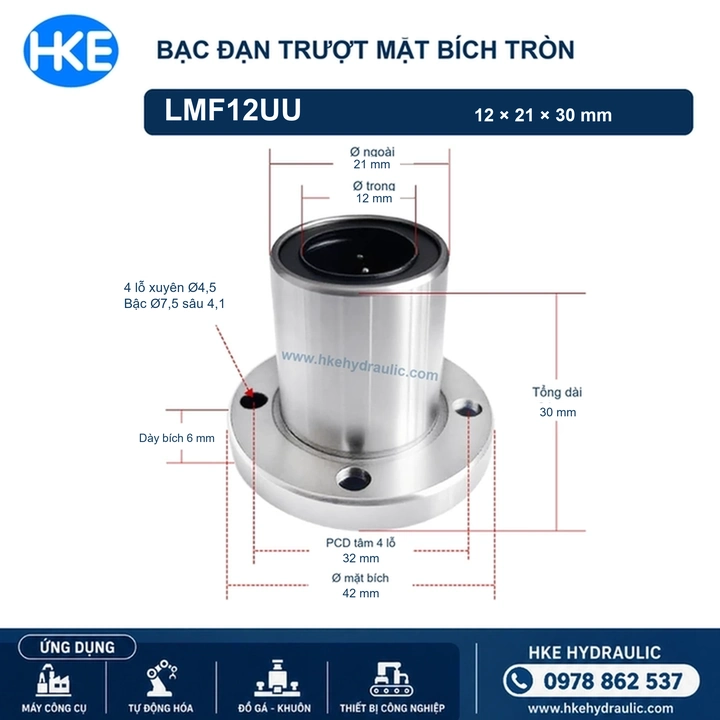

Thông số bên dưới được đối chiếu từ ảnh kích thước sản phẩm đã tải lên. Đơn vị: mm.

Thông số	LMF12UU
Đường kính trong dr	12
Đường kính thân D	21
Tổng chiều dài L	30
Đường kính mặt bích	42
Chiều dày bích	6
PCD vòng tâm 4 lỗ	32
Lỗ xuyên	4 lỗ Ø4,5
Khoét bậc	Ø7,5, sâu 4,1
Kiểu thân	Thân ngắn
Kiểu bích	Tròn

PCD là đường kính đường tròn đi qua tâm các lỗ bắt vít. Không lấy đường kính ngoài bích Ø42 mm làm PCD. Khi đo mẫu, kiểm tra riêng lỗ trong, thân ngoài, chiều dài, bích và vòng tâm lỗ; ảnh chụp chính diện giúp nhận biết bố trí lỗ rõ hơn.

3. Cấu tạo và nguyên lý của bạc đạn LMF12UU

Bạc đạn tuyến tính sử dụng bi tuần hoàn để hỗ trợ chuyển động tịnh tiến dọc trục dẫn hướng. Thân bạc định vị trong cụm lắp, mặt bích tạo vị trí bắt vít vào tấm gá. Độ thẳng của trục, độ đồng tâm, bôi trơn và bụi bẩn đều ảnh hưởng đến chuyển động thực tế.

LMF là kiểu bích tròn, khác LMK bích vuông và LMH bích oval. Có thể tham khảo cách phân loại tại tài liệu các kiểu bạc đạn bích tròn của THK. Thông số tải của một hãng không tự động áp dụng cho sản phẩm khác cùng mã.

4. Ứng dụng và điều kiện lựa chọn

Con trượt tròn LMF12UU có thể được xem xét cho đồ gá di chuyển, bàn trượt, cơ cấu cấp phôi hoặc cụm dẫn hướng của máy tự động dùng trục Ø12 mm. Việc chọn cho máy cụ thể phải xét tải, hành trình, tốc độ, độ chính xác và môi trường vận hành.

Với cụm máy có sẵn, ưu tiên đối chiếu mẫu tháo ra và vị trí gá. Với máy thiết kế mới, cần dữ liệu tải và dung sai của đúng sản phẩm trước khi chốt. Không suy ra tải cho phép từ đường kính trục hoặc số lỗ bắt vít.

5. So sánh LMF12UU với các mã gần cỡ

Mã	dr × D × L (mm)	Bích / PCD (mm)
LMF10UU	10 × 19 × 29	Ø40 / 29
LMF12UU	12 × 21 × 30	Ø42 / 32
LMF13UU	13 × 23 × 32	Ø43 / 33

LMF13UU dùng trục Ø13 mm, thân Ø23 mm, dài 32 mm và PCD 33 mm. LMF12UU có PCD 32 mm; sai khác này cần được kiểm tra trên tấm gá.

UU thân ngắn và LUU thân dài: trang này mô tả LMF12UU dài 30 mm. Khi cần bản LUU, đối chiếu chiều dài và bản vẽ riêng; không nhân chiều dài theo một tỷ lệ cố định để suy ra thông số. Cùng cỡ trục cũng không bảo đảm thay trực tiếp giữa LMF, LMK và LMH.

6. Ưu điểm của thiết kế mặt bích tròn

Mặt bích tích hợp tạo vị trí lắp vào tấm gá theo bản vẽ.
Bốn lỗ trên vòng tâm giúp xác định bố trí bắt vít rõ ràng.
Kiểu thân ngắn phù hợp để xem xét khi không gian dọc trục bị giới hạn, sau khi kiểm tra tải và điều kiện làm việc.

7. Lỗi thường gặp khi lắp con trượt tròn LMF12UU

Lỗ bích không khớp: kiểm tra PCD 32 mm, lỗ xuyên Ø4,5 mm và hướng bố trí lỗ. Không lấy đường kính bích thay vòng tâm.

Đầu vít không vào bậc: kiểm tra khoét bậc Ø7,5 mm, sâu 4,1 mm và kích thước đầu vít thực tế. Chiều dài vít phụ thuộc tấm gá, không chọn chỉ theo chiều dày bích.

Trượt nặng, có tiếng hoặc nhanh mòn: kiểm tra trục xước, lệch đồng tâm, bạc lắp nghiêng, bụi bẩn và bôi trơn. Không đóng búa trực tiếp vào vòng giữ bi để ép qua trục. Sau lắp, kiểm tra chuyển động toàn hành trình trước khi vận hành máy.

8. Báo giá LMF12UU tại HKE Hydraulic

HKE Hydraulic hỗ trợ đối chiếu mã và kích thước lắp đặt cho khách hàng tại Quy Nhơn và khu vực lân cận. Để báo giá đúng, gửi mã LMF12UU, số lượng, ảnh mẫu hoặc bản vẽ và yêu cầu giao hàng.

Mẫu yêu cầu nhanh: “Cần LMF12UU, trục Ø12, thân Ø21, dài 30, bích Ø42, PCD 32 mm; số lượng …”. Liên hệ 0978 862 537 để xác nhận tình trạng hàng và giá tại thời điểm đặt mua.
