Con trượt tròn LMH25UU mặt bích oval 4 lỗ

1. Giới thiệu con trượt tròn LMH25UU

Con trượt tròn LMH25UU là bạc đạn tuyến tính thân ngắn, mặt bích oval 4 lỗ, dùng cho trục dẫn hướng đường kính 25 mm. Kích thước đường kính trong × đường kính thân × tổng chiều dài là 25 × 40 × 59 mm. Sản phẩm còn được gọi là vòng bi LMH25UU, bạc đạn mặt bích bầu dục hoặc bạc trượt mặt bích cắt hai cạnh.

Khi thay bạc trên cụm trục Ø25 mm, cần kiểm tra chiều dài 59 mm và bề rộng bích 46 mm. Không dùng kích thước bích LMH20UU để gia công tấm gá cho mã này.

2. Thông số kỹ thuật LMH25UU

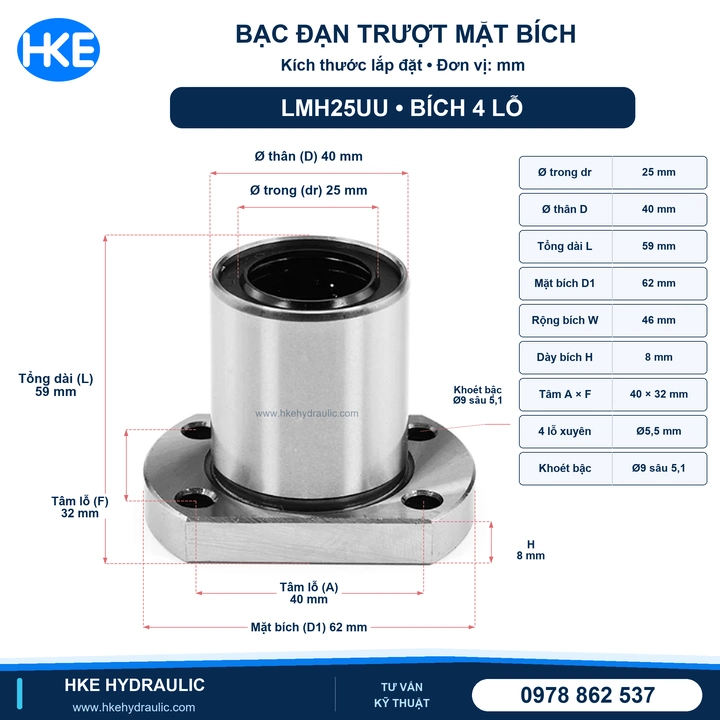

Bảng dưới đây theo ảnh kích thước sản phẩm. Đơn vị kích thước: mm.

3. Cấu tạo và nguyên lý dẫn hướng

Bạc đạn tuyến tính sử dụng các dãy bi tuần hoàn để hỗ trợ chuyển động tịnh tiến dọc trục tròn. Thân bạc được định vị trong cụm lắp, còn mặt bích tạo vị trí bắt vít vào tấm gá. Độ thẳng của trục, độ đồng tâm khi lắp, bôi trơn và bụi bẩn đều ảnh hưởng đến chuyển động.

LMH có mặt bích cắt hai cạnh, thường gọi là oval hoặc bầu dục. Hình dạng này khác với bích tròn LMF và bích vuông LMK. Tham khảo cách phân loại tại tài liệu kiểu bích LMH của THK; không dùng tải trọng của thương hiệu khác để suy ra tải cho phép của sản phẩm chỉ vì cùng tên dòng.

4. Ứng dụng của con trượt tròn LMH25UU

LMH25UU có thể được xem xét cho bàn trượt, đồ gá di chuyển, cơ cấu cấp phôi hoặc cụm máy tự động dùng trục tròn Ø25 mm. Việc chọn cho một máy cụ thể cần xét tải, hành trình, tốc độ và môi trường vận hành.

Khi thay thế, gửi ảnh bạc cũ, đường kính trục và bản vẽ tấm gá để đối chiếu. Khi thiết kế mới, cần dữ liệu tải của đúng sản phẩm; không xác định khả năng chịu tải chỉ từ số lỗ bắt vít hay kích thước thân.

5. So sánh các mã LMH25UU–LMH40UU

LMH25UU cần trục Ø25 mm và tấm gá tương ứng; các mã trong bảng không thay trực tiếp cho nhau. Với bản thân dài LUU, cần đối chiếu mã đầy đủ và bản vẽ riêng. Không dùng chiều dài của bản UU thân ngắn cho bản LUU.

6. Ưu điểm thiết kế bích oval 4 lỗ

• Hai cạnh phẳng thuận tiện bố trí cụm lắp khi không gian bị giới hạn theo một phương.
• Bốn vị trí bắt vít giúp bố trí tấm gá theo bản vẽ.
• Bảng kích thước thể hiện riêng thân, bích và tâm lỗ, thuận tiện kiểm tra mẫu trước khi mua.

7. Lỗi thường gặp và lưu ý lắp đặt

Bích không khớp tấm gá: kiểm tra tâm 40 × 32 mm và lỗ xuyên Ø5,5 mm. Kích thước D1 = 62 mm là kích thước bao bích, không phải khoảng cách tâm lỗ.

Lắp nặng hoặc kẹt: kiểm tra trục xước, sai kích thước, lệch đồng tâm hoặc bạc bị nghiêng. Không đóng búa trực tiếp vào vòng giữ bi để ép bạc qua trục.

Đầu vít không nằm đúng vị trí: đối chiếu khoét bậc Ø9 mm, sâu 5,1 mm và chiều dài vít phù hợp với tấm gá thực tế.

Chạy có tiếng hoặc nhanh mòn: kiểm tra bụi bẩn, tình trạng bôi trơn và độ song song của các trục dẫn hướng. Kiểm tra chuyển động trên toàn hành trình trước khi đưa máy vào vận hành.

8. Tư vấn chọn LMH25UU tại HKE Hydraulic

HKE Hydraulic hỗ trợ đối chiếu mã, kiểu bích và kích thước lắp đặt cho khách hàng tại Quy Nhơn và các khu vực lân cận. Khi cần báo giá con trượt tròn LMH25UU, vui lòng gửi số lượng, ảnh mẫu hoặc bản vẽ và yêu cầu giao hàng.

Liên hệ 0978 862 537 để xác nhận mã phù hợp, tình trạng hàng và báo giá tại thời điểm đặt mua.

9. Câu hỏi thường gặp

LMH25UU dùng cho trục bao nhiêu?

Mã này dùng với trục dẫn hướng có đường kính danh nghĩa 25 mm. Cần kiểm tra thêm dung sai và tình trạng bề mặt trục khi lắp.

Tâm lỗ của con trượt tròn LMH25UU là bao nhiêu?

Tâm A × F là 40 × 32 mm; mặt bích có 4 lỗ xuyên Ø5,5 mm.

Có thay bằng LMF hoặc LMK cùng cỡ trục được không?

Cần đối chiếu chiều dài, kích thước bích và toàn bộ vị trí lỗ. Cùng đường kính trong không bảo đảm các kiểu bích lắp thay trực tiếp.
