Con trượt tròn LMH20UU mặt bích oval 4 lỗ

1. Giới thiệu con trượt tròn LMH20UU

Con trượt tròn LMH20UU, còn gọi là bạc đạn trượt mặt bích oval hoặc vòng bi tuyến tính LMH20UU, dùng cho trục tròn Ø20 mm. Sản phẩm có kích thước 20 × 32 × 42 mm và mặt bích 4 lỗ để bắt vào tấm gá của cụm dẫn hướng.

LMH20UU dùng cho cụm trục Ø20 mm, có thân ngoài Ø32 mm và tổng chiều dài 42 mm. Khi chuyển từ cụm trục Ø16 sang Ø20, cần thiết kế lại vị trí lắp theo bích 54 × 38 mm và tâm lỗ 36 × 24 mm; không dùng chung kích thước gá của LMH16UU.

2. Thông số kỹ thuật LMH20UU

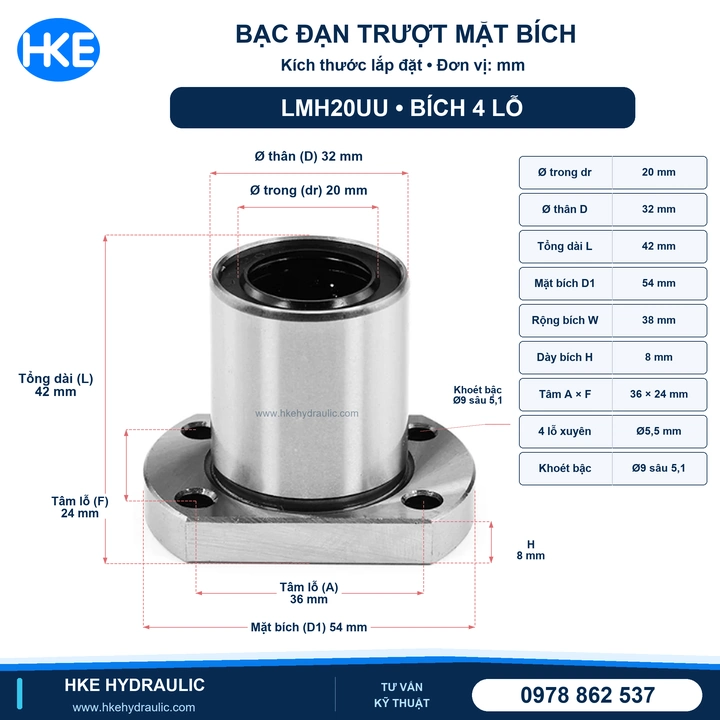

Kích thước dưới đây theo ảnh thông số HKE cung cấp; đơn vị kích thước: mm.

3. Cấu tạo và nguyên lý dẫn hướng

Bạc đạn tuyến tính sử dụng các dãy bi tuần hoàn để hỗ trợ chuyển động tịnh tiến dọc trục dẫn hướng. Thân bạc được định vị trong cụm lắp; mặt bích tạo vị trí bắt vít vào tấm gá. Chất lượng chuyển động còn phụ thuộc độ thẳng của trục, độ đồng tâm khi lắp, bôi trơn và tình trạng bụi bẩn.

LMH có bích cắt hai cạnh, thường gọi là bích oval hoặc bầu dục. Đây là điểm nhận diện khác với bích tròn LMF và bích vuông LMK. Có thể tham khảo cách phân loại hình dạng tại tài liệu dòng LMH của THK; tài liệu này chỉ dùng để tham khảo kiểu bích, không xác nhận thương hiệu hoặc tải trọng của sản phẩm HKE cung cấp.

4. Ứng dụng và điều kiện lựa chọn

LMH20UU có thể được xem xét cho bàn trượt, đồ gá di chuyển, cơ cấu cấp phôi và cụm máy tự động sử dụng trục tròn Ø20 mm. Khả năng sử dụng trong từng máy cần được đánh giá theo tải, hành trình, tốc độ và môi trường làm việc thực tế.

Trước khi đặt hàng, nên gửi ảnh bạc cũ, đường kính trục và bản vẽ tấm gá. Không suy ra tải cho phép chỉ từ số lỗ bích hoặc đường kính trục; cần dữ liệu tải của đúng sản phẩm khi thiết kế máy mới.

5. So sánh LMH16UU và LMH20UU

Hai mã cùng kiểu bích oval 4 lỗ nhưng không thay trực tiếp cho nhau. Nếu cần bản thân dài, hãy đối chiếu mã đầy đủ và chiều dài theo bản vẽ; không dùng thông số bản UU thân ngắn cho bản LUU.

6. Ưu điểm của thiết kế mặt bích oval

• Bích có hai cạnh phẳng giúp bố trí cụm lắp trong không gian bị giới hạn theo một phương.
• Bốn vị trí bắt vít thuận tiện cho việc bố trí tấm gá theo bản vẽ.
• Kích thước thân và tâm lỗ được thể hiện rõ, thuận tiện đối chiếu khi thay thế.

7. Lỗi thường gặp khi lắp LMH20UU

Lắp nặng hoặc bị kẹt: kiểm tra trục bị xước, lệch đồng tâm, sai kích thước hoặc bạc lắp nghiêng. Không đóng búa trực tiếp vào vòng giữ bi để ép bạc qua trục.

Bích không khớp tấm gá: đo lại tâm 36 × 24 mm, lỗ xuyên Ø5,5 mm và khoảng trống cho đầu vít. Không nhầm D1 = 54 mm với khoảng cách tâm lỗ.

Chạy có tiếng hoặc nhanh mòn: kiểm tra bụi, bôi trơn, bề mặt trục và độ song song của các thanh dẫn hướng. Sau lắp, kiểm tra chuyển động toàn hành trình trước khi đưa máy vào vận hành.

8. Tư vấn chọn mã tại HKE Hydraulic

HKE Hydraulic hỗ trợ đối chiếu mã bạc đạn, hình dạng mặt bích và kích thước lắp đặt cho khách hàng tại Quy Nhơn và các khu vực lân cận. Khi yêu cầu báo giá LMH20UU, vui lòng cung cấp số lượng, ảnh mẫu hoặc bản vẽ cùng yêu cầu giao hàng.

Gọi 0978 862 537 để xác nhận sản phẩm phù hợp, tình trạng hàng và giá tại thời điểm đặt mua.

9. Câu hỏi thường gặp

LMH20UU dùng cho trục bao nhiêu?

Mã này dùng với trục dẫn hướng có đường kính danh nghĩa 20 mm. Cần kiểm tra thêm dung sai và tình trạng bề mặt trục để bảo đảm lắp phù hợp.

LMH20UU là bích 2 lỗ hay 4 lỗ?

Sản phẩm trên trang này có mặt bích oval 4 lỗ, tâm A × F là 36 × 24 mm.

Có thể thay LMH20UU bằng LMF cùng cỡ trục không?

Không nên thay chỉ dựa vào đường kính trong. Bích LMF dạng tròn; cần đối chiếu kích thước bao, chiều dài và toàn bộ vị trí lỗ trước khi quyết định.

Giá LMH20UU bao nhiêu?

Liên hệ HKE kèm số lượng cần mua để nhận báo giá và xác nhận tình trạng hàng.
