Con trượt tròn LMK6UU mặt bích vuông

1. Giới thiệu con trượt tròn LMK6UU

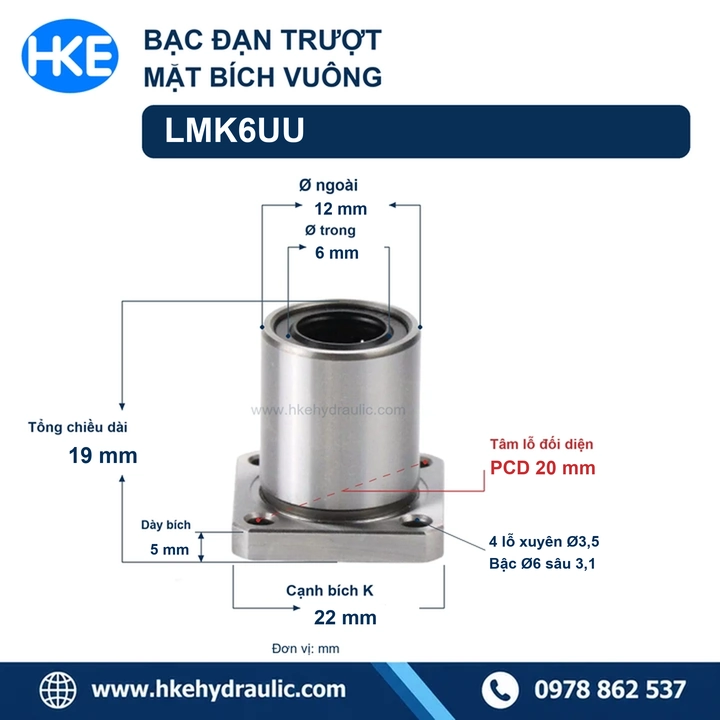

Con trượt tròn LMK6UU là bạc đạn tuyến tính mặt bích vuông dùng cho trục Ø6 mm, kích thước lỗ × thân × chiều dài 6 × 12 × 19 mm. Mặt bích giúp cố định bạc lên tấm gá của cụm dẫn hướng.

Với bích dày 5 mm và lỗ xuyên Ø3,5 mm, cần kiểm tra chiều dài bulông để tránh đầu vít hoặc đuôi vít vướng cụm chuyển động.

2. Thông số kỹ thuật LMK6UU

PCD 20 mm là đường kính vòng đi qua tâm các lỗ, không phải khoảng cách hai lỗ kề nhau. Kích thước bậc lỗ theo ảnh HKE; không tự thay bằng số liệu của hãng khác. Tải trọng, dung sai, vật liệu và nhiệt độ cần xác nhận theo đúng lô hàng trước khi dùng để tính toán thiết kế.

3. Cấu tạo và nguyên lý

Con trượt tròn LMK6UU có thân bạc, mặt bích, bi tuần hoàn và phớt hai đầu. Khi bạc và trục dịch chuyển tương đối, bi lăn trong vùng chịu tải rồi tuần hoàn trở lại. Bạc dẫn hướng chuyển động dọc trục; cơ cấu truyền động của máy đảm nhiệm việc tạo chuyển động.

4. Ứng dụng và cách chọn

LMK6UU phù hợp xem xét cho bàn trượt, đồ gá hoặc cơ cấu cấp phôi được thiết kế cho trục Ø6 mm. Khi chọn, cần biết tải, mô-men, hành trình, tốc độ và cách bố trí các bạc; không chọn chỉ theo hình dáng.

• Đo trục Ø6 mm và kiểm tra độ mòn, xước.
• Đối chiếu thân Ø12 mm, chiều dài 19 mm với không gian lắp.
• Kiểm tra bích 22 mm, dày 5 mm, PCD 20 mm.
• Đối chiếu 4 lỗ xuyên Ø3,5 mm và bậc Ø6 mm.

5. Phân biệt LMK6UU với bản dài và dòng khác

LMK6UU là bản thân ngắn, dài 19 mm. Khi cần bản LMK6LUU thân dài, phải đối chiếu catalog và kích thước thực tế trước khi thay. Dòng LMF dùng bích tròn; dòng LM không có bích vuông như LMK. Cùng đường kính trục không có nghĩa là lắp thay trực tiếp.

Xem danh mục bạc đạn mặt bích vuông LMK để so sánh các cỡ. Catalog LMK của THK là tài liệu tham khảo cách đọc ký hiệu, không xác nhận thương hiệu hoặc tải trọng của hàng HKE.

6. Ưu điểm của kết cấu mặt bích

Bích vuông hỗ trợ gá trực tiếp bằng bulông. Bản thân ngắn thuận tiện khi thiết kế không yêu cầu bạc dài. Bảng kích thước riêng của con trượt tròn LMK6UU giúp đối chiếu bạc cũ, trục và tấm gá trước khi đặt mua. Độ êm và tuổi thọ phụ thuộc cả tải, trục, lắp đặt và bôi trơn.

7. Lỗi thường gặp khi lắp LMK6UU

Dừng máy an toàn, vệ sinh đầu trục, loại bỏ ba via và đưa trục nhẹ nhàng. Siết bulông đều, kiểm tra toàn hành trình trước khi chạy tải. Không đóng vào phớt hoặc bộ giữ bi để xử lý kẹt.

8. Tư vấn LMK6UU tại HKE Hydraulic

HKE hỗ trợ khách tại Quy Nhơn và khu vực Gia Lai đối chiếu mã bạc, kiểu bích và kích thước lắp. Gửi ảnh bạc cũ, số lượng và nơi nhận hàng để kiểm tra hàng cùng thời gian giao. Liên hệ 0978 862 537 để báo giá con trượt tròn LMK6UU.

9. Câu hỏi thường gặp

LMK6UU dùng trục bao nhiêu?

Trục danh nghĩa Ø6 mm. Cần kiểm tra dung sai, độ cứng và bề mặt theo yêu cầu bộ bạc thực tế.

Kích thước 6 × 12 × 19 mm gồm những gì?

Đường kính lỗ 6 mm, đường kính thân 12 mm, tổng chiều dài 19 mm. Cạnh bích 22 mm được ghi riêng.

Phớt UU có ngăn hoàn toàn bụi không?

Phớt hỗ trợ hạn chế bụi; cụm làm việc có phoi hoặc bụi nhiều vẫn cần che chắn và bảo dưỡng.
