Con trượt tròn SBR25UU gối hở – trục Ø25 mm
Liên hệ
SBR25UU – con trượt tròn gối hở cho trục Ø25 mm. Thân 65 × 60 × 47 mm, bước lỗ 40 × 40 mm, 4 lỗ ren M6. Liên hệ HKE Hydraulic: 0978 862 537.
Con trượt tròn SBR25UU là gối bi dạng hở dùng cho trục tròn có đế đỡ Ø25 mm. Sản phẩm còn được gọi là con trượt khuyết, dùng để liên kết bàn trượt với hệ dẫn hướng.
Thông số kỹ thuật SBR25UU

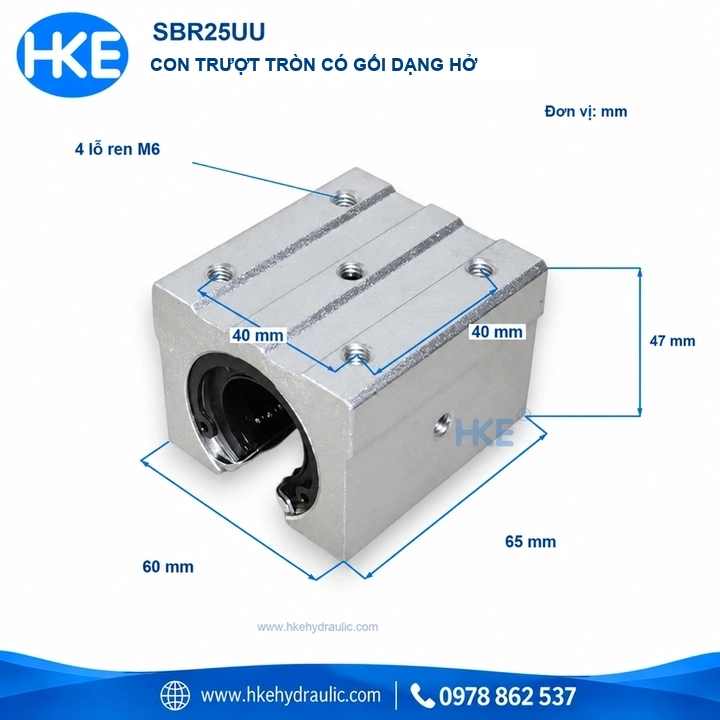

Kích thước thân 65 × 60 × 47 mm, bước lỗ 40 × 40 mm, 4 lỗ ren M6. Các số liệu dưới đây theo ảnh kích thước sản phẩm HKE.
| Hạng mục | Thông số kỹ thuật |
|---|---|
| Mã sản phẩm | SBR25UU |
| Đường kính trục | Ø25 mm |
| Kiểu gối | Gối hở, thân ngắn |
| Chiều dài | 65 mm |
| Chiều rộng | 60 mm |
| Chiều cao tổng | 47 mm |
| Khoảng cách tâm lỗ | 40 × 40 mm |
| Lỗ ren lắp đặt | 4 lỗ ren M6 |
Cấu tạo con trượt tròn SBR25UU
Sản phẩm gồm thân gối, ổ bi tuyến tính dạng hở và lá thép chặn. Phần khuyết phía dưới tạo khoảng trống cho đế đỡ của thanh trượt. Mặt trên có 4 lỗ ren M6 để bắt với bàn máy hoặc tấm gá.
Đây là phiên bản thân ngắn. Loại thân dài có chiều dài và vị trí lỗ lắp khác, cần chọn theo bản vẽ tương ứng.
Lưu ý khi chọn kích thước lắp
Mẫu SBR25UU trong ảnh HKE sử dụng 4 lỗ ren M6 và bước lỗ 40 × 40 mm. Khi thay gối cũ, nên kiểm tra cỡ ren trước khi tận dụng lại bộ bu lông.
Khi đặt con trượt tròn SBR25UU, cần xác định đường kính trục, kích thước mặt gá và số lượng sử dụng. Với máy mới, tải trọng và cách bố trí các gối trượt cần được tính theo thiết kế của cụm máy.
Lắp đặt và sử dụng
- Làm sạch trục và mặt gá trước khi lắp.
- Căn thẳng gối với thanh trượt, tránh gõ trực tiếp vào cụm bi.
- Gá sơ bộ, kiểm tra chuyển động trên toàn hành trình rồi siết đều các bu lông.
- Che chắn bụi, phoi và bôi trơn theo hướng dẫn của sản phẩm.
Câu hỏi thường gặp
Sản phẩm dùng cho trục bao nhiêu?
Gối trượt này dùng cho trục danh nghĩa Ø25 mm với đế đỡ phù hợp kết cấu gối hở.
Khi đặt hàng cần ghi thông tin gì?
Ghi đầy đủ mã sản phẩm, chọn loại thân ngắn hoặc thân dài và số lượng cần mua. Nếu thay gối cũ, gửi kèm ảnh mặt gá để kiểm tra vị trí lỗ lắp.
Báo giá con trượt tròn SBR25UU
Liên hệ HKE Hydraulic qua 0978 862 537, gửi mã SBR25UU và số lượng cần mua để nhận báo giá, xác nhận tình trạng hàng. Nếu thay linh kiện cũ, gửi thêm ảnh sản phẩm và kích thước mặt gá.
Xem thêm các cỡ trong danh mục con trượt tròn gối hở SBR và bài kiến thức vòng bi trượt tròn.
