Động cơ spindle GDZ105X102-3.5 3.5kW 380V ER20

Giới thiệu động cơ spindle GDZ105X102-3.5

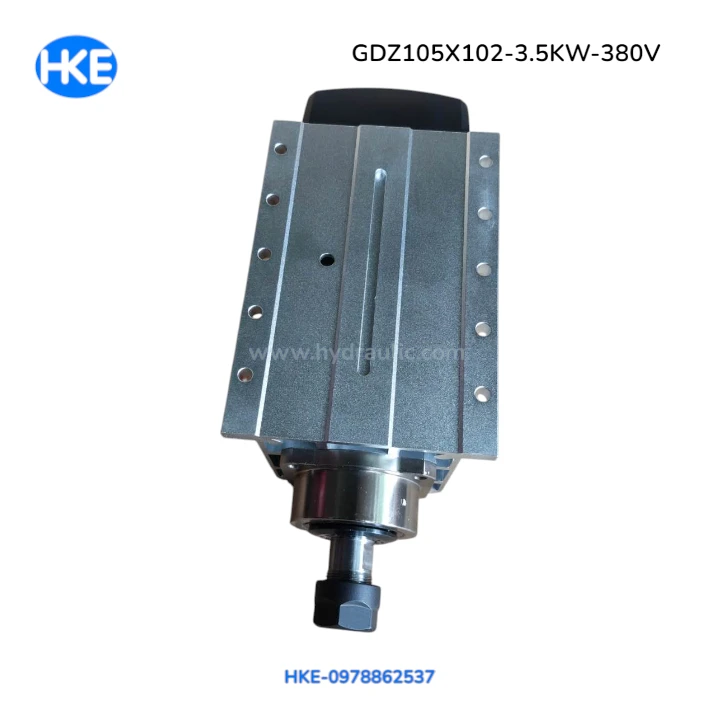

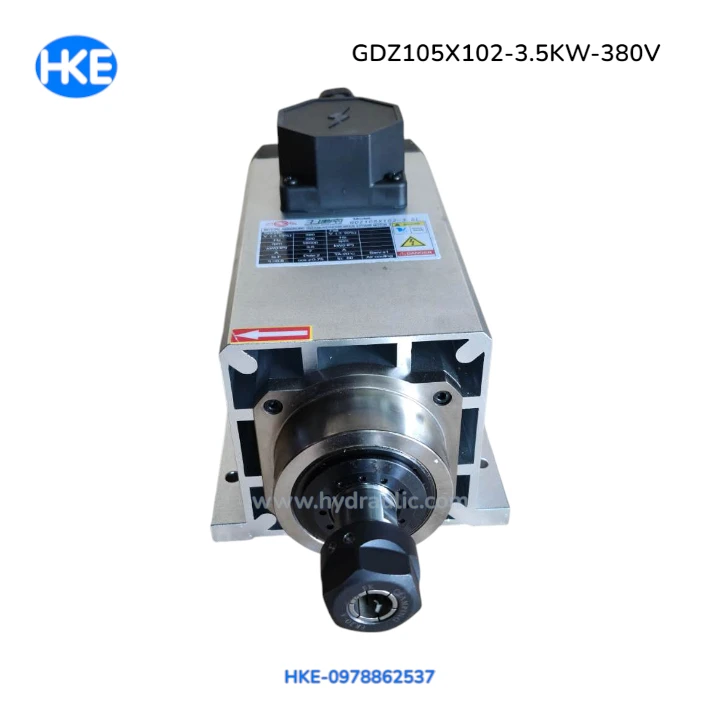

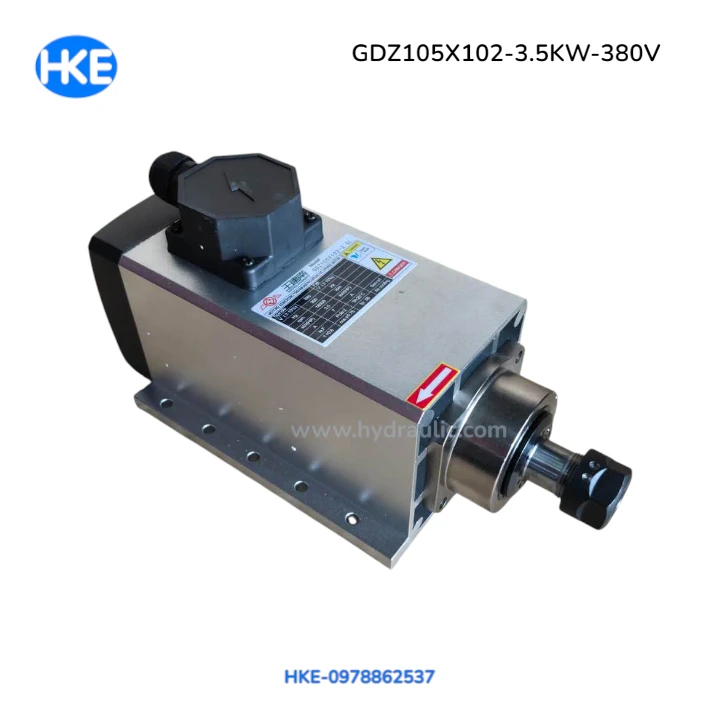

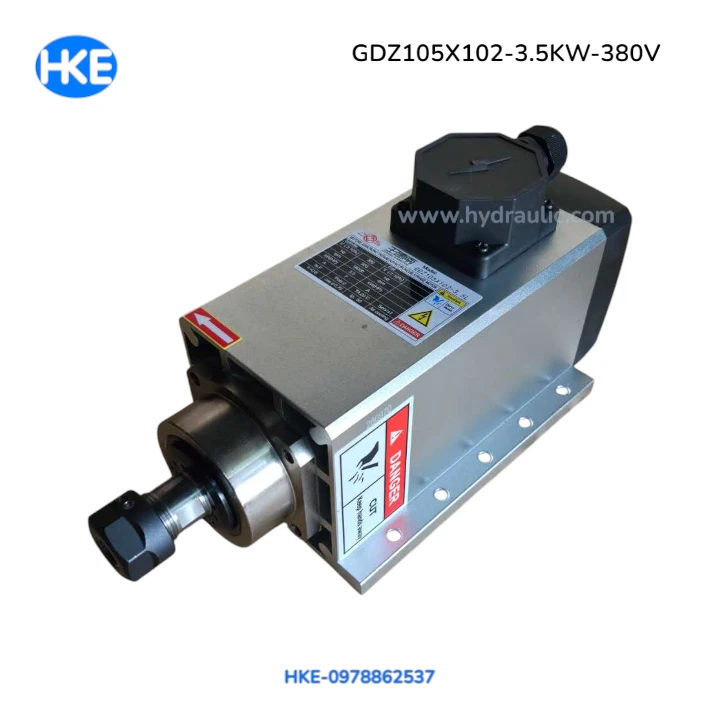

Động cơ spindle GDZ105X102-3.5 là trục chính dùng cho máy CNC, công suất định mức 3,5 kW, điện áp ba pha 380 V và làm mát bằng gió. Dòng định mức 7 A, tần số 300 Hz và tốc độ định mức 18.000 vòng/phút. Động cơ spindle GDZ105X102-3.5 sử dụng đầu kẹp ER20. Khi thay thế trục chính, cần đối chiếu cả điện áp, công suất, kích thước lắp và kiểu đầu kẹp với máy đang sử dụng.

Thông số kỹ thuật GDZ105X102-3.5 bản 380V

Khi chọn động cơ spindle GDZ105X102-3.5, cần đối chiếu điện áp 380 V, dòng 7 A, công suất 3,5 kW và kích thước gá lắp với máy CNC. Kiểm tra đường kính cán dao để chọn đúng collet ER20 và cài biến tần phù hợp với tần số 300 Hz.

Cấu tạo và nguyên lý hoạt động

Động cơ spindle GDZ105X102-3.5 tích hợp động cơ không đồng bộ ba pha và trục chính quay tốc độ cao. Khi bộ điều khiển và biến tần cấp điện với tần số phù hợp, từ trường trong stato kéo rôto quay, truyền chuyển động tới dụng cụ qua đầu kẹp ER20. Quạt và đường thông gió hỗ trợ tản nhiệt khi vận hành. Chọn biến tần có thông số phù hợp với động cơ spindle GDZ105X102-3.5; tốc độ định mức 18.000 vòng/phút ứng với tần số 300 Hz.

Ứng dụng động cơ spindle GDZ105X102-3.5 trong máy CNC

Trục chính phù hợp để xem xét cho máy phay, khắc và gia công CNC khi cấu hình máy đáp ứng điện áp 380 V, công suất 3,5 kW, tốc độ yêu cầu và giao diện gá lắp. Chất lượng gia công còn phụ thuộc dao, vật liệu, độ đảo trục, tốc độ tiến dao và thiết lập biến tần. Có thể xem thêm máy phay CNC trong danh mục thiết bị của HKE.

So sánh bản 380 V với thông tin bản 220 V

Hai điện áp không được dùng thay thế cho nhau khi chưa kiểm tra biến tần và hệ thống điện. Đúng model gần giống nhau vẫn cần đối chiếu tem của hàng giao thực tế.

Ưu điểm nổi bật

• Động cơ spindle GDZ105X102-3.5 có công suất 3,5 kW, điện áp 380 V, dòng 7 A, tần số 300 Hz và tốc độ 18.000 vòng/phút.
• Đầu kẹp ER20 thuận tiện khi chọn đúng collet và cán dao tương ứng.
• Làm mát bằng gió, cần bảo đảm khe hút và xả gió thông thoáng.
• Chế độ S1 ghi trên tem giúp nhận biết khả năng làm việc liên tục trong điều kiện lắp đặt và tải phù hợp.

Lỗi thường gặp ở động cơ spindle GDZ105X102-3.5

Không đạt tốc độ: kiểm tra nguồn vào, dải điện áp và tần số đầu ra của biến tần, rồi đối chiếu cài đặt với tem 300 Hz. Trục rung hoặc dao đảo: kiểm tra collet ER20, đai ốc, cán dao và cách gá trước khi kết luận hỏng ổ trục. Động cơ nóng hoặc báo quá dòng: kiểm tra thông gió, tải cắt, dây đấu nối và dòng thực đo so với định mức 7 A. Nếu xuất hiện tiếng ồn lạ hoặc mùi khét, dừng máy và để kỹ thuật viên kiểm tra.

Vì sao chọn HKE Hydraulic?

HKE Hydraulic hỗ trợ chọn động cơ spindle GDZ105X102-3.5 phù hợp với cấu hình máy CNC và biến tần. Khi liên hệ, hãy gửi ảnh máy đang dùng, vị trí gá và loại dao để đối chiếu kích thước lắp, đầu kẹp ER20 và điều kiện vận hành trước khi đặt hàng.

Câu hỏi thường gặp

GDZ105X102-3.5 dùng điện áp bao nhiêu?

Động cơ spindle GDZ105X102-3.5 sử dụng điện áp ba pha 380 V ±10%. Cần chọn nguồn và biến tần phù hợp.

Dòng điện và đầu kẹp của sản phẩm là gì?

Dòng định mức 7 A; đầu kẹp ER20.

Có thể chạy trực tiếp ở điện lưới 50 Hz để đạt 18.000 vòng/phút không?

Không. 18.000 vòng/phút là tốc độ định mức ứng với tần số 300 Hz. Cần biến tần được chọn và cài đặt phù hợp.

Động cơ spindle GDZ105X102-3.5 trong trang này có điện áp bao nhiêu?

Không. Trang này giới thiệu sản phẩm 380 V; bảng 220 V là thông tin của phiên bản khác.
