Mô tơ 1 pha YL802-4 kiểu lắp B34 có công suất 0,75 kW (1HP), điện áp 220V, tốc độ 1.400 vòng/phút và trục ngoài Ø19 × 40 mm. Thiết kế chân đế kết hợp bích nhỏ phù hợp để xem xét ghép hộp giảm tốc, khớp nối hoặc bộ truyền của máy có yêu cầu tải tương ứng.
Muốn biết có lắp vừa máy đang dùng không? Hãy đối chiếu bộ kích thước: bích ngoài Ø121 mm, định tâm Ø80 mm, vòng chia lỗ PCD Ø100 mm và 4 lỗ ren M6. Chỉ trùng công suất 1HP hoặc đường kính trục chưa đủ để kết luận thay thế được.

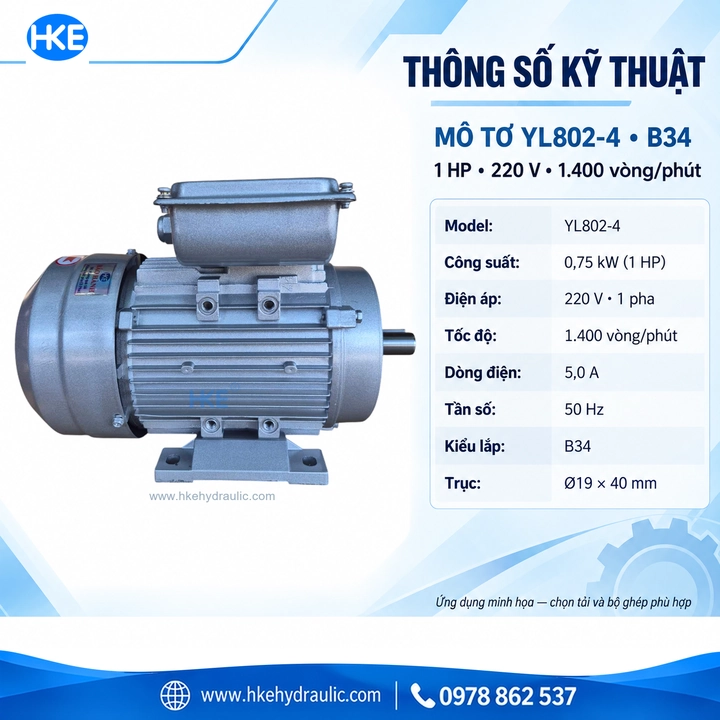

Thông số mô tơ 1 pha YL802-4 B34 1HP 220V
| Thông số | Giá trị theo ảnh sản phẩm |
|---|---|
| Model | YL802-4 |
| Công suất | 0,75 kW / 1HP |
| Nguồn điện | 1 pha 220V |
| Tần số | 50 Hz |
| Tốc độ | 1.400 vòng/phút |
| Dòng điện | 5,0 A |
| Kiểu lắp | B34 – chân đế kết hợp bích nhỏ |
| Trục ngoài | Ø19 × 40 mm |
| Then | Rộng 6 mm |
Các giá trị trên áp dụng cho mẫu trong bộ ảnh HKE. Khi chọn thiết bị điện và đấu nối, đối chiếu tem cùng sơ đồ của động cơ thực tế; dòng 5,0 A không phải thông số dòng khởi động.
Kích thước lắp đặt: phân biệt bích, định tâm và PCD
| Vị trí | Kích thước | Ý nghĩa khi lắp thay |
|---|---|---|
| Đường kính ngoài bích | Ø121 mm | Kiểm tra không gian lắp và phần bao ngoài |
| Bậc định tâm | Ø80 mm | Đối chiếu với phần định vị của bộ ghép |
| Vòng chia tâm lỗ | PCD Ø100 mm | Đường kính vòng tròn đi qua tâm bốn lỗ bích |
| Lỗ bắt mặt bích | 4 × M6 | Lỗ ren trên mặt bích động cơ |
| Tâm lỗ chân đế A × B | 125 × 100 mm | Đối chiếu bệ máy |
| Lỗ chân đế | 4 lỗ Ø10 mm | Phân biệt với lỗ ren M6 ở mặt bích |
| Cao tâm H | 80 mm | Từ đáy đế đến tâm trục |
| Tổng dài L | 295 mm | Kiểm tra không gian bố trí máy |
| AB / C | 160 / 50 mm | Theo ký hiệu trên bản vẽ |
PCD Ø100 không có nghĩa hai lỗ liền kề cách nhau 100 mm. Đây là đường kính vòng chia lỗ. Khi đo bộ ghép cũ, cần phân biệt số đo này với đường kính định tâm Ø80 và đường kính ngoài bích Ø121.
B34 khác B14 và chân đế B3 như thế nào?
| Kiểu lắp | Đặc điểm nhận biết |
|---|---|
| B3 | Có chân đế, không có bích lắp kiểu B14 |
| B14 | Bích nhỏ có lỗ ren, không có chân đế |
| B34 | Kết hợp chân đế và bích nhỏ kiểu B14 |
Mô tơ 1 pha YL802-4 trong bài là bản B34. Khi đặt hàng, nên ghi đầy đủ kiểu lắp để tránh nhận phiên bản chỉ có chân đế hoặc chỉ có mặt bích. Có thể tham khảo cách phân loại kiểu lắp của nhà sản xuất động cơ Lafert; kích thước sản phẩm vẫn đối chiếu theo bản vẽ HKE.
4 bước chọn bộ ghép cho mô tơ 1 pha YL802-4
1. Đối chiếu trục và then
Kiểm tra lỗ nhận trục Ø19 mm, chiều dài ăn khớp với phần trục nhô 40 mm và then rộng 6 mm. Cùng đường kính trục nhưng khác chiều sâu lỗ vẫn có thể khiến bộ ghép không lắp hết hành trình.
2. Kiểm tra mặt bích
Đối chiếu định tâm Ø80 mm, PCD Ø100 mm và bốn vị trí ren M6. Không dùng lực siết bu lông để ép hai mặt ghép đang lệch hoặc bị cấn.
3. Chọn tốc độ và tải đầu ra
Với hộp giảm tốc, cần biết tốc độ máy mong muốn, mô-men tải và chu kỳ làm việc. Không chọn hộp số chỉ bằng tên NMRV hoặc công suất 1HP; còn phải kiểm tra phiên bản đầu vào và khả năng chịu tải của hộp.
4. Kiểm tra bệ đỡ và không gian lắp
Đối chiếu cao tâm H80, tâm lỗ chân đế và vị trí hộp điện. Bố trí khoảng trống cho làm mát, dây điện và thao tác bảo dưỡng theo yêu cầu của máy.
Ứng dụng theo tải và cơ cấu truyền động

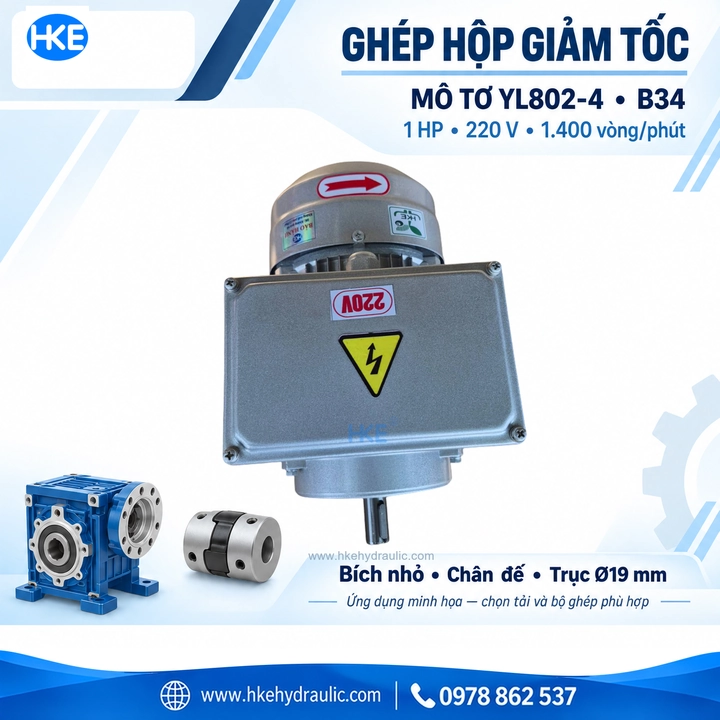

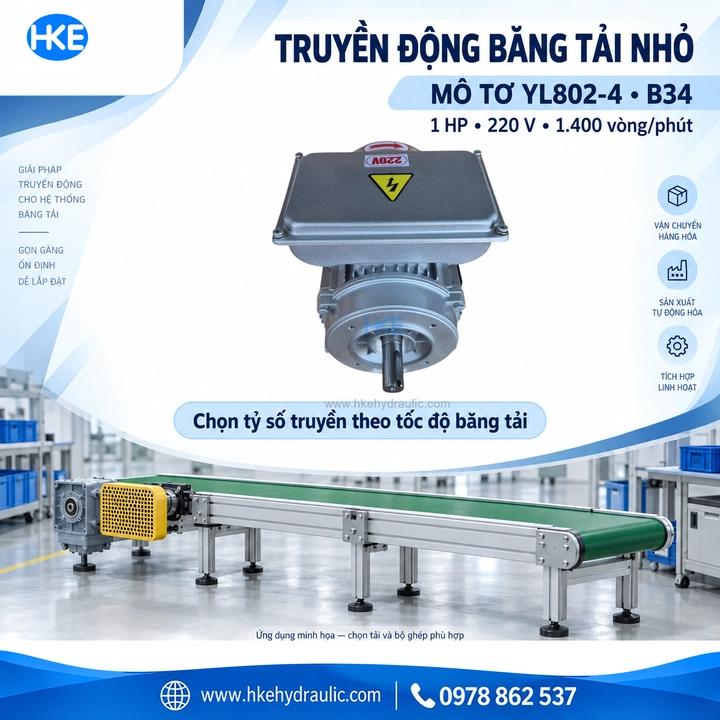

- Băng tải nhỏ: chọn tỷ số truyền theo tốc độ băng, đồng thời xét đường kính tang và tải cần kéo.

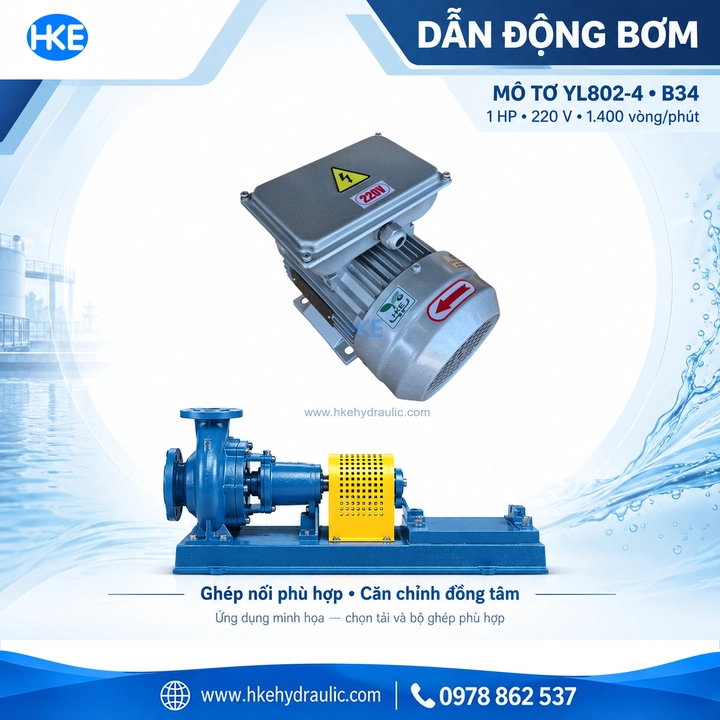

- Dẫn động bơm: kiểm tra công suất yêu cầu, tốc độ cho phép, chiều quay và đồng tâm của bộ nối.

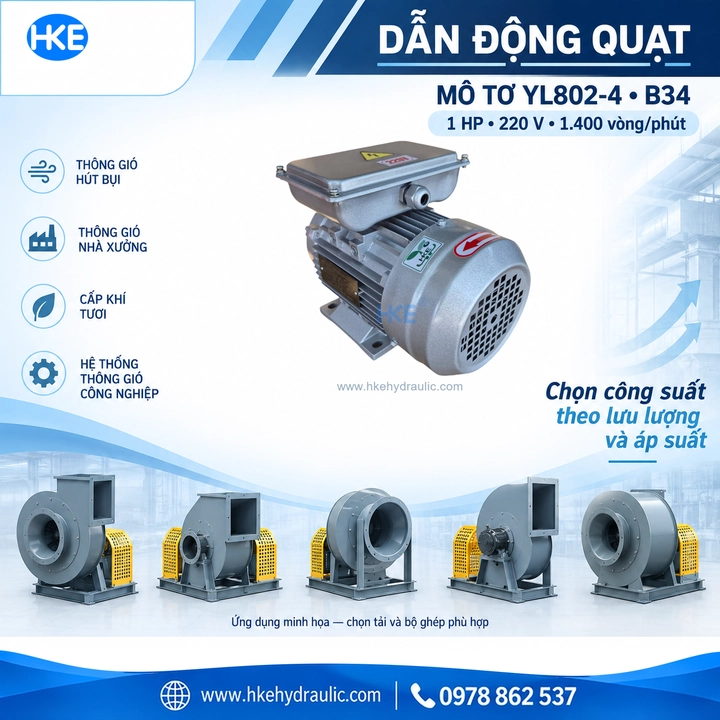

- Dẫn động quạt: chọn theo đặc tính tải, lưu lượng và áp suất cần đạt của hệ thống.

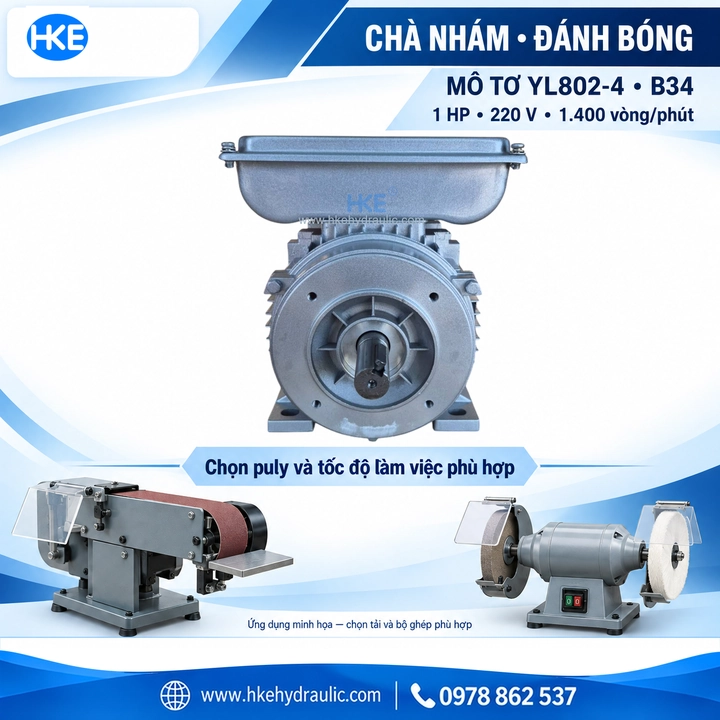

- Chà nhám, đánh bóng: đối chiếu tốc độ làm việc của bánh hoặc băng nhám trước khi chọn puly.
Các hình ứng dụng giúp hình dung phương án truyền động, không khẳng định động cơ kéo được mọi máy trong từng nhóm. Với hệ thủy lực, xem thêm cách chọn mô tơ cho bơm thủy lực để kiểm tra công suất theo lưu lượng và áp suất.
Câu hỏi thường gặp
Mô tơ 1 pha YL802-4 có kèm hộp giảm tốc không?
Sản phẩm đang mô tả là động cơ B34. Hộp giảm tốc, bơm và máy trên ảnh ứng dụng là minh họa; cấu hình mua kèm cần được xác nhận riêng trong báo giá.
Có thể thay trực tiếp motor 2.800 vòng/phút không?
Không nên coi là tương đương. Mẫu này có tốc độ 1.400 vòng/phút; thay đổi tốc độ động cơ sẽ ảnh hưởng tốc độ máy. Cần kiểm tra lại bộ truyền và yêu cầu vận hành trước khi thay.
Vì sao cần gửi cả ảnh mặt bích khi đặt hàng?
Ảnh tem cho biết thông số điện, còn ảnh mặt bích và số đo giúp đối chiếu đầu lắp. Hãy gửi đường kính định tâm, vòng chia lỗ, kiểu ren và kích thước trục để hạn chế chọn nhầm.
Báo giá mô tơ 1 pha YL802-4 B34
Liên hệ HKE Hydraulic qua 0978 862 537, gửi mã YL802-4 B34, số lượng và ảnh bộ ghép đang dùng. Khi yêu cầu motor 1HP 220V, bổ sung tốc độ 1.400 vòng/phút, trục Ø19 mm và bích nhỏ có chân đế để xác nhận đúng phiên bản, tình trạng hàng và giá bán.
