Mô tơ 1 pha 220V 3HP cốt âm lắp bơm GPY/HGP-2A

Mô tơ 1 pha 220V 3HP cốt âm Ø12,5 mm dùng để dẫn động bơm nhông GPY hoặc HGP-2A có đầu trục và mặt bích tương ứng. Mẫu YL-100-4 có công suất khoảng 2,2 kW, tốc độ định mức 1.400 vòng/phút và dòng điện 13,8 A theo tem thực tế. Đây là lựa chọn để xem xét khi làm bộ nguồn thủy lực tại vị trí dùng điện một pha.

Chọn đúng cần kiểm tra cả ba yếu tố: nguồn điện, kích thước lắp ghép và công suất bơm yêu cầu tại áp suất làm việc. Cùng tên GPY hoặc HGP-2A chưa đủ để kết luận lắp được.

Thông số mô tơ 1 pha 220V 3HP cốt âm

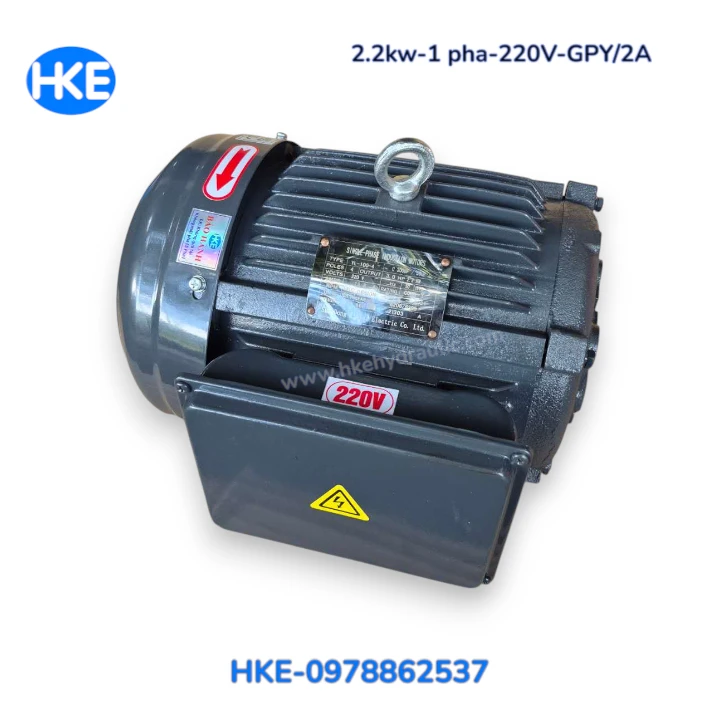

Thông số điện lấy từ tem mô tơ; kích thước đầu lắp đối chiếu ảnh và bản vẽ của mẫu hàng. Khi thay thế, cần kiểm tra thêm chiều sâu cốt âm và chiều dài đầu trục bơm thực tế.

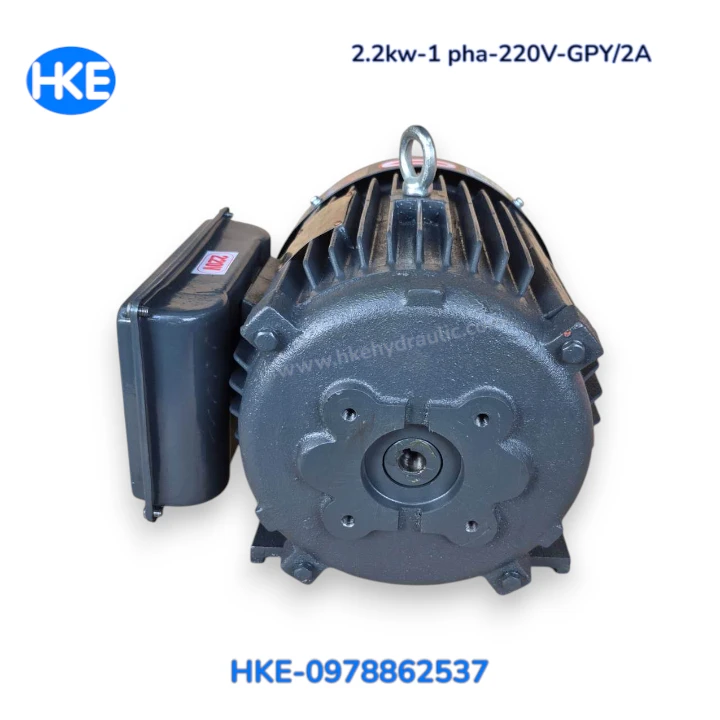

Cốt âm 12,5 mm lắp bơm GPY/HGP-2A như thế nào?

Đầu trục bơm lắp vào cốt âm của động cơ, truyền chuyển động qua then. Gờ định vị và các lỗ bắt bu lông giữ vị trí cụm bơm trên mặt mô tơ. Cấu hình này tạo cụm truyền động gọn khi hai phía có kích thước tương thích.

• Đầu trục: đối chiếu đường kính Ø12,5 mm, then và chiều dài phần trục lắp vào.
• Mặt bích: kiểm tra gờ Ø50,8 mm, tâm lỗ 63,5 × 63,5 mm và vị trí bốn lỗ bắt bơm.
• Chiều quay: đối chiếu yêu cầu của đúng mã bơm và hướng quan sát trong tài liệu kỹ thuật.

Không dùng lực siết bu lông để kéo ép một đầu trục đang kẹt vào cốt âm. Nếu thay mô tơ cũ, ảnh chụp trực diện mặt bích và số đo đầu trục giúp kiểm tra nhanh hơn việc chỉ gửi tên dòng bơm.

Chọn bơm cho mô tơ 1 pha 220V 3HP: lắp vừa chưa đủ

Công suất 3HP không tương ứng với một mức áp suất cố định cho mọi bơm. Khi chọn bộ truyền động, cần biết dung tích riêng của bơm, lưu lượng cần dùng, áp suất làm việc và chu kỳ vận hành. Bơm có lưu lượng lớn hơn sẽ yêu cầu công suất cao hơn nếu giữ cùng áp suất và điều kiện hiệu suất.

Bước 1: Xác định đúng mã bơm

Ghi đầy đủ ký hiệu trên tem, gồm dung tích và phiên bản trục. Có thể tham khảo bơm nhông GPY-F6R để xem một mã cụ thể; việc ghép với động cơ vẫn cần kiểm tra theo yêu cầu của bộ nguồn.

Bước 2: Chốt áp suất và chu kỳ làm việc

Cung cấp áp suất cần đạt, thời gian chạy mỗi lần và số lần khởi động. Một bộ nguồn chạy nâng hạ từng đợt có điều kiện làm việc khác cụm chạy kéo dài. Không lấy áp suất tối đa riêng của bơm làm áp suất mặc định cho toàn bộ hệ thống.

Bước 3: Kiểm tra nguồn điện tại chỗ lắp

Dòng 13,8 A trên tem là dòng định mức, không phải dòng khởi động. Việc chọn dây dẫn và thiết bị bảo vệ cần xét chiều dài đường dây, cách lắp đặt và đặc tính khởi động. Đấu nối theo sơ đồ đi kèm động cơ, kiểm tra tiếp địa và điện áp khi máy vận hành.

Xem thêm cách chọn mô tơ điện cho bơm thủy lực để hiểu mối liên hệ giữa công suất, lưu lượng và áp suất.

Ứng dụng và thông tin cần gửi khi đặt hàng

Mô tơ 1 pha 220V 3HP có thể được xem xét cho bộ nguồn dẫn động xi lanh, bàn nâng hoặc cơ cấu kẹp dùng bơm nhông, sau khi kiểm tra tải và chu kỳ vận hành. Với nhu cầu lắp cả cụm, tham khảo bộ nguồn 220V 2,2 kW bình 25L.

Để đối chiếu mẫu, gửi ảnh tem bơm, ảnh đầu trục, kích thước mặt bích và áp suất dự kiến. Nếu thay động cơ cũ, gửi thêm ảnh tem cũ cùng tình trạng thực tế của máy. Liên hệ HKE Hydraulic qua 0978 862 537 để xác nhận cấu hình, tình trạng hàng và báo giá.

Câu hỏi thường gặp

Mô tơ 1 pha 220V 3HP này chạy 1.400 hay 2.800 vòng/phút?

Mẫu YL-100-4 trong ảnh ghi 1.400 vòng/phút, 4 cực, 50 Hz. Không dùng thông số 2.800 vòng/phút của một phiên bản khác để tính chọn bơm cho mẫu này.

Có lắp được mọi bơm GPY và HGP-2A không?

Không. Cần đúng đầu trục, then, gờ định vị, tâm lỗ và chiều quay; đồng thời công suất yêu cầu của bơm phải phù hợp với động cơ tại chế độ làm việc đã chọn.

Có thể thay trực tiếp mô tơ 380V cùng công suất không?

Chỉ xem xét thay khi đã đối chiếu cơ khí, tốc độ và yêu cầu tải. Phần nguồn điện và mạch điều khiển phải phù hợp với động cơ một pha 220V; không giữ nguyên cách đấu điện của mô tơ ba pha.
