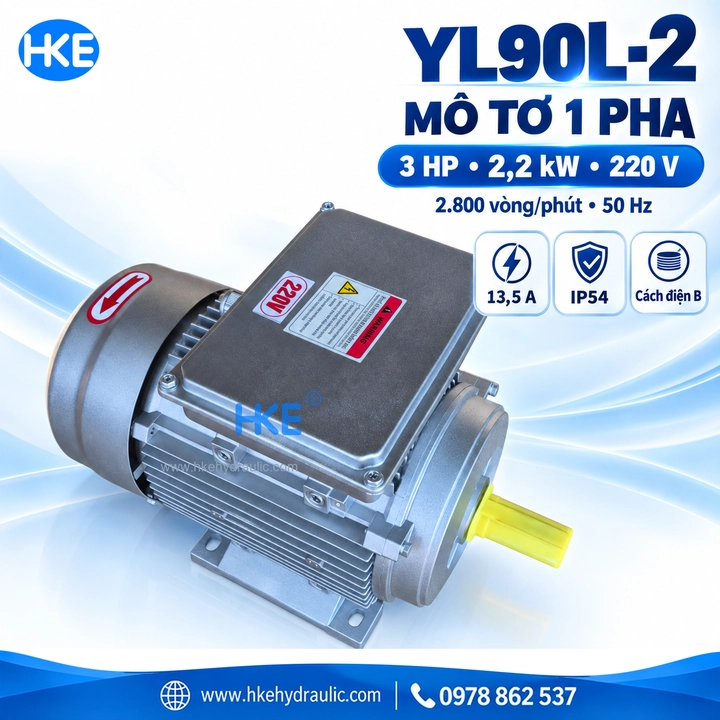

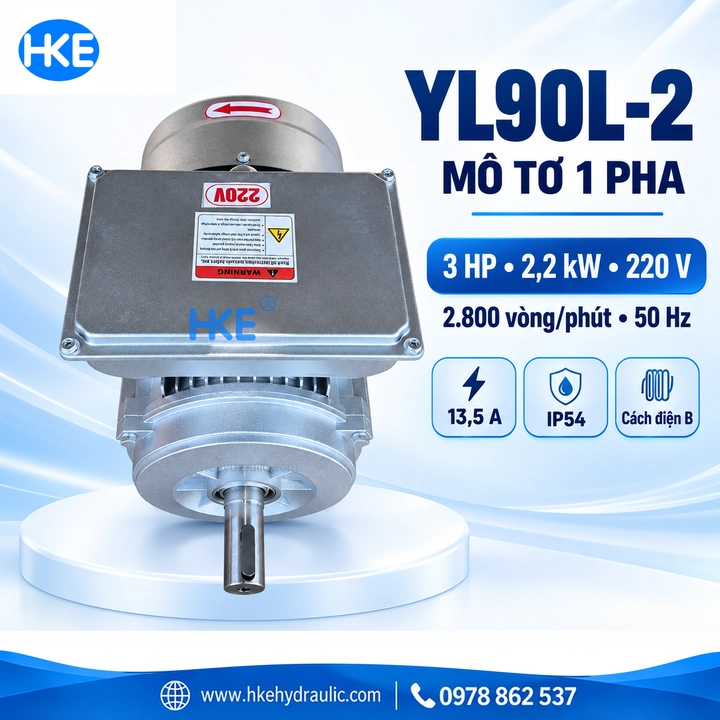

Mô tơ 1 pha YL90L-2 công suất 2,2 kW (3HP), điện áp 220V, tốc độ 2.800 vòng/phút, sử dụng trục ngoài Ø24 mm và kiểu lắp chân đế. Sản phẩm phù hợp để xem xét cho các bộ truyền động máy chà nhám, đánh bóng, bơm nước hoặc máy gia công có yêu cầu tải tương ứng.
Thay mô tơ cũ cần kiểm tra gì trước? Ngoài công suất, hãy đối chiếu tốc độ, đường kính trục, chiều cao tâm trục và khoảng cách lỗ chân đế. Các kích thước này quyết định khả năng giữ lại puly, khớp nối và bệ máy đang dùng.

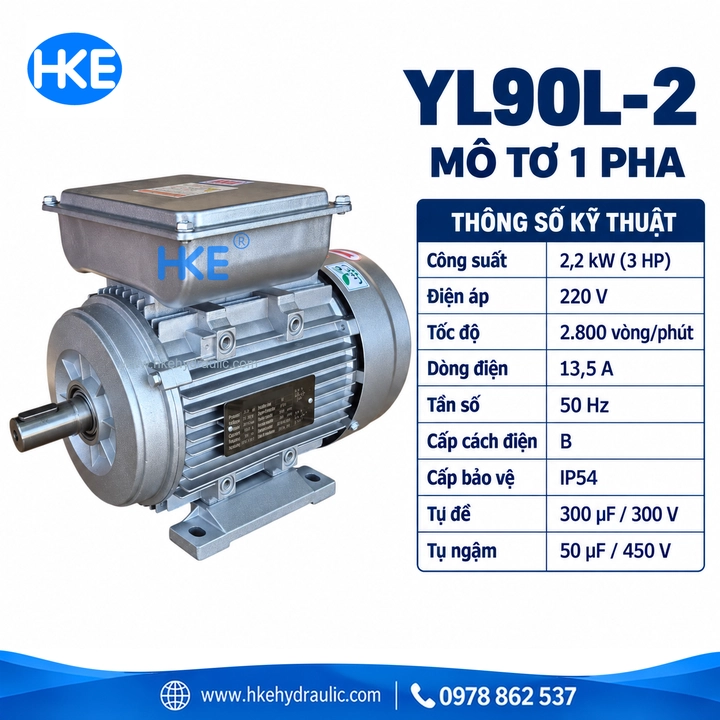

Thông số mô tơ 1 pha YL90L-2 3HP 220V
| Thông số | Giá trị theo ảnh thông số sản phẩm |
|---|---|
| Model | YL90L-2 |
| Công suất | 2,2 kW / 3HP |
| Nguồn điện | 1 pha, 220V, 50Hz |
| Tốc độ | 2.800 vòng/phút |
| Dòng điện | 13,5 A |
| Cấp cách điện | B |
| Cấp bảo vệ | IP54 |
| Tụ đề | 300 µF / 300V |
| Tụ ngậm | 50 µF / 450V |
| Kiểu lắp | Chân đế, trục ngoài |
Thông số trên áp dụng cho mẫu trong bộ ảnh HKE. Khi thay tụ hoặc kiểm tra điện, cần đối chiếu tem của chính động cơ đang sử dụng; không lấy thông số của phiên bản khác chỉ vì cùng công suất 3HP.

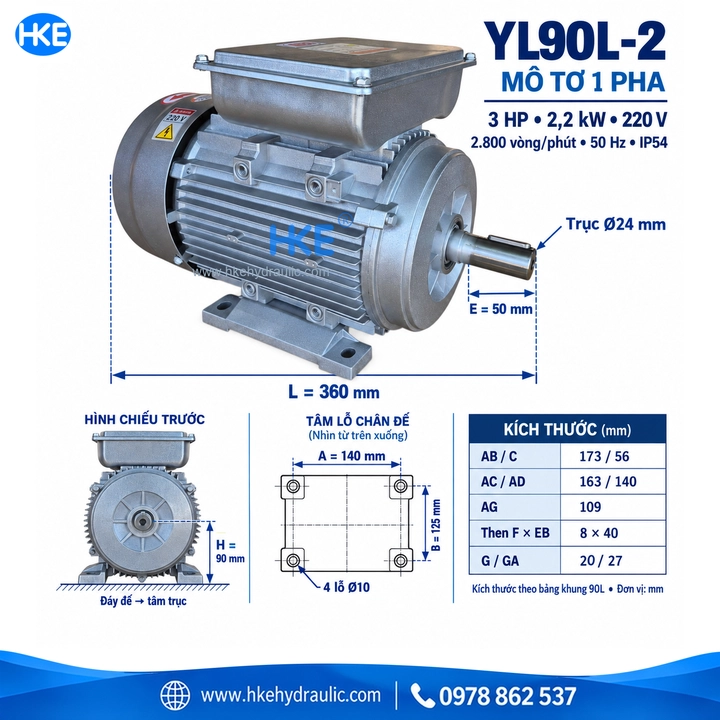

Kích thước trục 24 mm và chân đế khung 90L
| Vị trí kiểm tra | Kích thước trên bản vẽ |
|---|---|
| Đường kính trục | Ø24 mm |
| Chiều dài phần trục nhô E | 50 mm |
| Chiều cao từ đáy đế đến tâm trục H | 90 mm |
| Tâm lỗ chân đế A × B | 140 × 125 mm |
| Lỗ bắt chân đế | 4 lỗ Ø10 mm |
| Then F × EB | 8 × 40 mm |
| Tổng chiều dài L | 360 mm |
| AB / C | 173 / 56 mm |
| AC / AD | 163 / 140 mm |
| AG | 109 mm |
| G / GA | 20 / 27 mm |
Bản vẽ ghi kích thước theo bảng khung 90L. Với bệ máy hoặc puly gia công sẵn, nên đo đối chiếu mẫu thực tế trước khi chốt lắp đặt, đặc biệt ở lỗ trục, rãnh then và vị trí chân đế.
5 điểm kiểm tra trước khi thay mô tơ cũ
- Đúng nguồn điện: xác nhận hệ thống dùng một pha 220V và mạch điện phù hợp với động cơ.
- Đúng tốc độ: mẫu này ghi 2.800 vòng/phút. Khi thay một động cơ tốc độ khác, phải kiểm tra lại tốc độ máy và tỷ số truyền.
- Đúng trục và then: đối chiếu lỗ puly hoặc khớp nối với trục Ø24 mm, phần nhô 50 mm và then rộng 8 mm.
- Đúng cao tâm: H = 90 mm ảnh hưởng đến vị trí đồng tâm khớp nối hoặc đường chạy của dây đai.
- Đúng chân đế: kiểm tra tâm lỗ 140 × 125 mm, không chỉ so chiều dài tổng thể của thân máy.
Khi gửi yêu cầu thay thế mô tơ 1 pha YL90L-2, ảnh tem cũ và số đo bệ máy giúp đối chiếu chính xác hơn chỉ ghi “motor 3 ngựa”.
Ứng dụng mô tơ 1 pha YL90L-2 trong xưởng
Máy chà nhám đĩa, chà nhám băng và đánh bóng
Động cơ có thể được xem xét làm nguồn dẫn động khi công suất và đặc tính tải của máy phù hợp. Tốc độ mô tơ không đồng nghĩa với tốc độ băng nhám: còn phải xét tỷ số truyền và đường kính lô chủ động. Khi thay đổi puly, cần kiểm tra cả tốc độ cho phép của các chi tiết quay và khả năng chịu tải của bộ truyền.
Bơm nước, máy trộn và truyền động dây đai

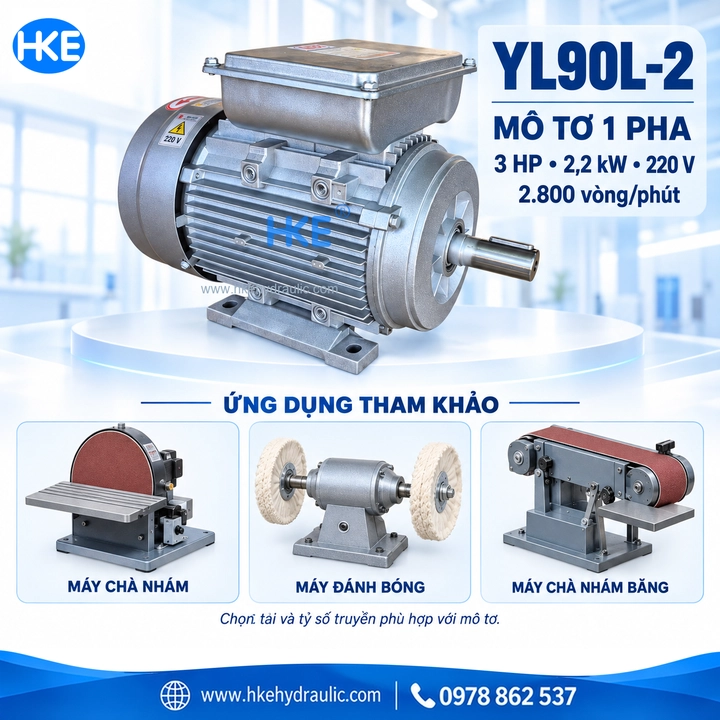

Ảnh ứng dụng thể hiện các nhóm máy tham khảo. Việc chọn motor 2,2 kW 220V cần dựa vào tải thực tế, yêu cầu khởi động và chu kỳ làm việc. Với máy trộn hoặc máy xay, không suy ra khả năng kéo tải chỉ từ tên ứng dụng trên hình.
Phân biệt với mô tơ cốt âm lắp bơm thủy lực
| Đặc điểm | YL90L-2 trong bài | Mẫu cốt âm GPY/HGP-2A đã giới thiệu |
|---|---|---|
| Nguồn điện – công suất | 1 pha 220V – 3HP | 1 pha 220V – 3HP |
| Tốc độ ghi trên mẫu | 2.800 vòng/phút | 1.400 vòng/phút |
| Đầu trục | Trục ngoài Ø24 mm | Cốt âm Ø12,5 mm |
| Cách kiểm tra lắp ghép | Puly/khớp nối, chân đế, cao tâm | Đầu trục bơm, gờ định vị, mặt bích |
Hai mẫu cùng công suất nhưng khác đầu lắp và tốc độ. Mô tơ 1 pha YL90L-2 không thay trực tiếp cho bản cốt âm chỉ dựa trên thông số 3HP. Nếu dùng để dẫn động bơm thủy lực, cần thiết kế bộ nối phù hợp và kiểm tra tốc độ cho phép của bơm. Tham khảo cách chọn mô tơ điện cho bơm thủy lực.
Câu hỏi thường gặp về YL90L-2
Mô tơ này dùng trục 24 mm hay 28 mm?
Mẫu trong ảnh dùng trục Ø24 mm, chiều dài phần nhô 50 mm. Không sử dụng kích thước trục của một dòng motor 3HP khác để đặt puly cho mẫu này.
Tụ đề và tụ ngậm có cùng thông số không?
Không. Ảnh sản phẩm ghi tụ đề 300 µF/300V và tụ ngậm 50 µF/450V. Hai loại có chức năng khác nhau; khi thay cần kiểm tra đúng loại, thông số và sơ đồ của động cơ thực tế.
Cần gửi thông tin gì để chọn mô tơ thay thế?
Gửi ảnh tem, ảnh đầu trục, kích thước chân đế, tốc độ máy mong muốn và loại tải đang kéo. Nếu dùng dây đai, bổ sung đường kính hai puly để kiểm tra tỷ số truyền.
Liên hệ chọn mô tơ 1 pha YL90L-2
Liên hệ HKE Hydraulic qua 0978 862 537, gửi mã hàng, số lượng và ảnh máy cần lắp để đối chiếu cấu hình, xác nhận tình trạng hàng và nhận báo giá. Khi đặt motor 3HP 220V, nên ghi thêm “YL90L-2, 2.800 vòng/phút, trục 24 mm” để phân biệt đúng phiên bản.
