Phốt bụi LBH NBR – Bảng kích thước và cách chọn đúng

1. Phốt bụi LBH NBR: đúng đường kính ty chưa chắc đã đúng phốt

Phốt bụi LBH, còn gọi là phớt bụi LBH hoặc phớt gạt bụi LBH, là chi tiết gạt tạp chất tại đầu xi lanh. Sản phẩm trong bộ ảnh HKE sử dụng cao su nitrile NBR, màu đen. Khi chọn thay thế, cần đối chiếu kích thước, biên dạng và rãnh lắp thực tế.

Chỉ nói “ty 50” chưa đủ để chốt hàng. Đường kính ngoài, chiều cao và kích thước lắp cũng quyết định phốt có nằm đúng rãnh hay không. Bảng tra dưới đây giúp thu hẹp quy cách trước khi gửi mẫu hoặc ảnh cho HKE Hydraulic.

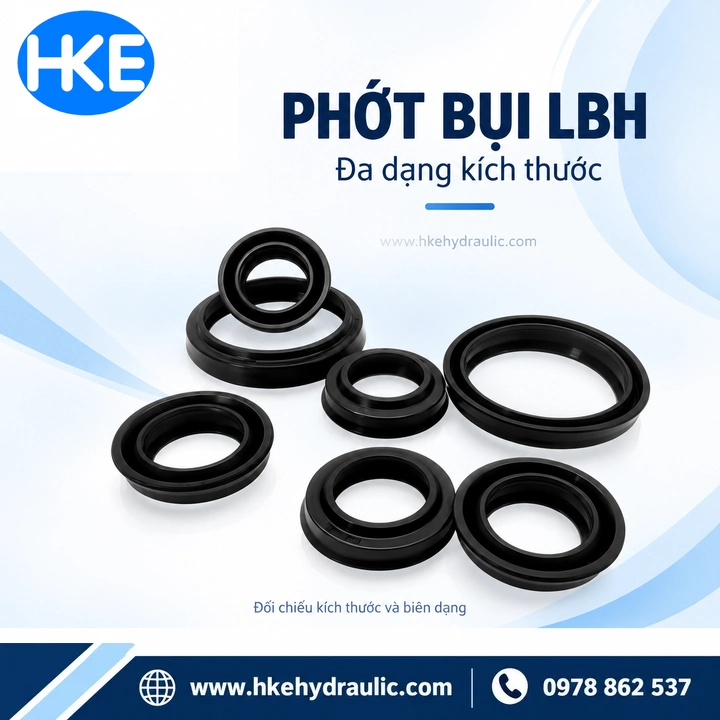

2. Thông số kỹ thuật và bảng kích thước phốt bụi LBH

Bảng kích thước phốt bụi LBH là bảng đối chiếu quy cách; không phải xác nhận tồn kho từng cỡ. Nhập d hoặc kết hợp d và D để lọc. Xóa bộ lọc để xem toàn bộ bảng.

Bảng kích thước phốt bụi LBH

Cao su NBR · Phớt bụi cho chuyển động tịnh tiến

Đơn vị: mm · Đường kính trong từ 11.2 đến 300 mm

Ký hiệu: d: đường kính trong; D: đường kính ngoài; T, H: chiều cao theo bản vẽ; S, HA: kích thước lắp theo bản vẽ.

R ≤ 0.3 mm. Quan hệ T → B (mm): 4.5 → 2; 5 → 2; 6 → 2.5; 7 → 3; 9 → 3.5; 10 → 3.5.

Đường kính trong d (mm)Đường kính ngoài D (mm)Xóa bộ lọc

69 / 69 quy cách

Loại	Ø d	Ø D	T	H	Ø S	HA
LBH	11.2	19.2	4.5	6	15.5	5
LBH	12	20	4.5	6	16.3	5
LBH	12.5	20.5	4.5	6	16.8	5
LBH	14	22	4.5	6	18.3	5
LBH	16	24	4.5	6	20.3	5
LBH	18	26	4.5	6	22.3	5
LBH	20	28	4.5	6	24.3	5
LBH	22	30	4.5	6	26.3	5
LBH	22.4	30.4	4.5	6	26.7	5
LBH	23.5	31.5	4.5	6	27.8	5
LBH	25	33	4.5	6	29.3	5
LBH	28	36	4.5	6	32.3	5
LBH	30	38	4.5	6	34.3	5
LBH	31.5	39.5	5	6.5	35.8	6
LBH	32	40	5	6.5	36.3	6
LBH	35	43	5	6.5	39.3	6
LBH	35.5	43.5	5	6.5	39.8	6
LBH	36	44	5	6.5	40.3	6
LBH	38	46	5	6.5	42.3	6
LBH	40	48	5	6.5	44.3	6
LBH	45	53	5	6.5	49.3	6
LBH	48	56	5	6.5	52.3	6
LBH	50	58	5	6.5	54.3	6
LBH	53	61	5	6.5	57.3	6
LBH	55	63	5	6.5	59.3	6
LBH	56	64	5	6.5	60.3	6
LBH	58	66	5	6.5	62.3	6
LBH	60	68	5	6.5	64.3	6
LBH	63	71	5	6.5	67.3	6
LBH	65	73	5	6.5	69.3	6
LBH	67	75	5	6.5	71.3	6
LBH	70	80	6	8	75.5	7
LBH	71	81	6	8	76.5	7
LBH	75	85	6	8	80.5	7
LBH	80	90	6	8	85.5	7
LBH	85	95	6	8	90.5	7
LBH	90	100	6	8	95.5	7
LBH	95	105	6	8	100.5	7
LBH	98	108	6	8	103.5	7
LBH	100	110	6	8	105.5	7
LBH	105	115	6	8	110.5	7
LBH	106	116	6	8	111.5	7
LBH	110	120	6	8	115.5	7
LBH	112	122	6	8	117.5	7
LBH	115	125	6	8	120.5	7
LBH	120	133	7	9.5	127	8
LBH	125	138	7	9.5	132	8
LBH	130	143	7	9.5	137	8
LBH	135	148	7	9.5	142	8
LBH	136	149	7	9.5	143	8
LBH	140	153	7	9.5	147	8
LBH	145	158	7	9.5	152	8
LBH	150	163	7	9.5	157	8
LBH	155	168	7	9.5	162	8
LBH	160	173	7	9.5	167	8
LBH	165	178	7	9.5	172	8
LBH	170	183	7	9.5	177	8
LBH	175	188	7	9.5	182	8
LBH	180	193	7	9.5	187	8
LBH	200	213	7	9.5	207	8
LBH	205	218	7	9.5	212	8
LBH	210	223	7	9.5	217	8
LBH	220	233	7	9.5	227	8
LBH	224	237	7	9.5	231	8
LBH	230	243	7	9.5	237	8
LBH	240	256	10	13	248.4	11
LBH	250	266	10	13	258.4	11
LBH	280	296	9	12	288.4	10
LBH	300	316	9	12	308.4	10

Không tìm thấy quy cách phù hợp.

Đối chiếu đủ d, D, T, H, S và HA trước khi chọn phớt.

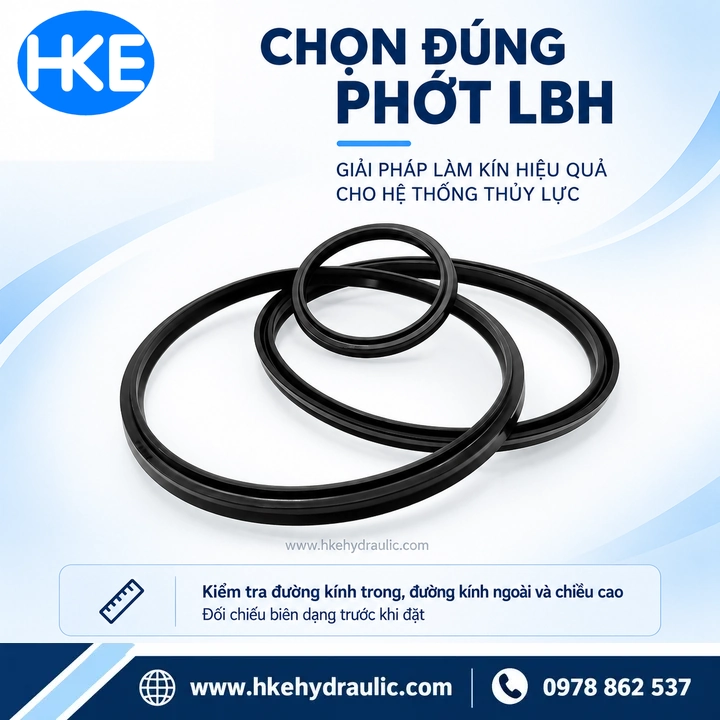

Đọc một dòng trước khi đặt phốt LBH NBR

Ví dụ dòng LBH d50 × D58 trong bảng này có T=5, H=6,5, S=54,3 và HA=6 mm. Các ký hiệu phải đọc cùng bản vẽ đi kèm, không gộp tất cả thành một “chiều cao”. Quan hệ T → B trong tệp cho T=5 là B=2 mm.

Không lấy số đo của phốt đã mòn, giãn hoặc biến dạng làm căn cứ duy nhất. Đối chiếu thêm ty, rãnh lắp, mã cũ và mặt cắt. Nhiệt độ, tốc độ và độ cứng cần tài liệu đúng sản phẩm trước khi xác nhận; không suy ra từ màu đen hay tên LBH.

3. Cấu tạo và nguyên lý hoạt động của phớt gạt bụi LBH

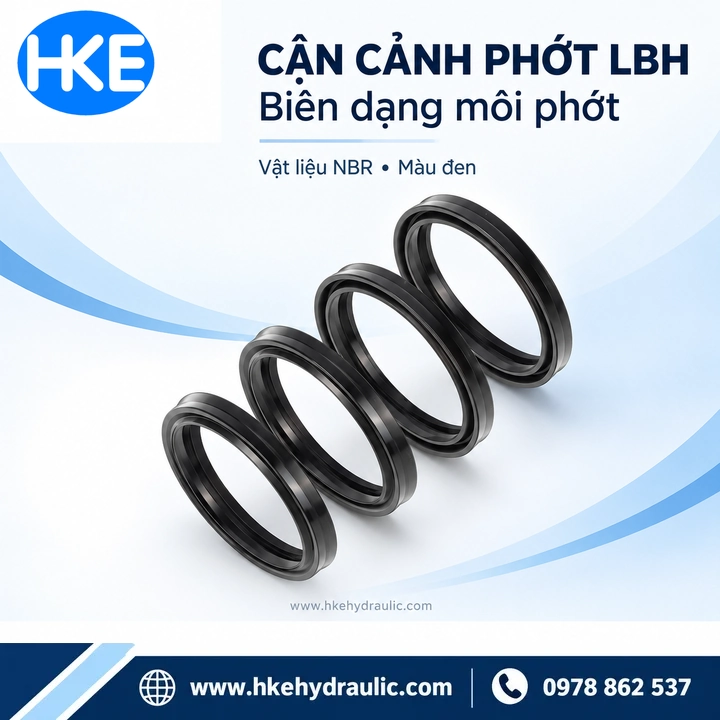

Ảnh cận cảnh cho thấy thân vòng và biên dạng môi phốt. Khi ty chuyển động, vùng môi tiếp xúc giúp gạt tạp chất bám trên bề mặt ty trước khi chúng đi sâu vào cụm làm kín. Khả năng làm việc phụ thuộc vào độ phù hợp của phốt với ty, rãnh và điều kiện sử dụng.

Phốt bụi và phốt ty có vai trò khác nhau trong cụm xi lanh. Không dùng LBH thay cho phốt ty giữ áp chỉ vì kích thước gần giống. Nếu đầu xi lanh có dầu, cần kiểm tra cả phốt ty và bề mặt ty.

4. Ứng dụng thực tế: kiểm tra vị trí lắp trước khi chọn LBH

Phốt bụi LBH được xem xét khi sửa cụm đầu xi lanh có mã hoặc biên dạng tương ứng. Với máy ép, thiết bị nâng hạ hoặc cơ cấu thủy lực trong xưởng, cần xác định rãnh thực tế trước khi chọn hàng.

Môi trường có mạt kim loại, bụi hoặc bùn cần được mô tả khi yêu cầu tư vấn. Nếu ty bị xước, rỗ hoặc rãnh có ba via, thay phốt mới đơn thuần có thể chưa xử lý hết nguyên nhân. Không mặc định một quy cách LBH dùng được cho mọi xi lanh cùng đường kính ty.

5. So sánh phốt bụi LBH với DKB và DH/DHS

Các dòng đều thuộc nhóm phốt bụi nhưng không tự động thay thế lẫn nhau. Ký hiệu và cách ghi kích thước khác nhau giữa các bảng; đọc bản vẽ của đúng dòng thay vì áp cách hiểu từ DKB hoặc DH sang LBH.

6. Ưu điểm nổi bật của bộ thông tin phốt bụi LBH tại HKE

Bộ ảnh nhận diện, bảng số liệu và bản vẽ giúp khách đối chiếu theo cùng một quy cách. Bộ lọc hỗ trợ tìm nhanh đường kính cần kiểm tra; các cột kích thước lắp giúp tránh bỏ sót thông tin sau khi đã tìm được d và D.

Vật liệu NBR được nêu rõ theo thông tin sản phẩm anh cung cấp. HKE không gắn mã vật liệu riêng của hãng khác vào dòng này nếu chưa có căn cứ. Chọn đúng phớt gạt bụi LBH cần kết hợp quy cách với mẫu và điều kiện làm việc.

7. Lỗi thường gặp: kiểm tra gì khi phốt LBH nhanh hỏng?

Đây là các hướng kiểm tra, không phải kết luận nguyên nhân chỉ từ một dấu hiệu. Khi tháo cụm, ghi lại vị trí và chiều lắp cũ, đồng thời chụp rãnh và mặt cắt để đối chiếu.

8. Lý do chọn HKE Hydraulic: gửi đủ dữ liệu để chốt đúng hàng

Khi hỏi phốt bụi LBH, hãy gửi mã cũ nếu còn đọc được; đường kính ty; đường kính và kích thước rãnh; ảnh phốt cũ nhìn nghiêng; số lượng; loại dầu và điều kiện làm việc. Nếu chưa tháo được, nói rõ số đo nào là ước tính.

Mẫu tin nhắn: “Cần LBH, d… D…, các kích thước còn lại…, số lượng…, ảnh mẫu và rãnh đính kèm. Nhờ HKE đối chiếu quy cách trước khi báo hàng.” Liên hệ 0978 862 537 để trao đổi thông tin sản phẩm.

9. FAQ về phốt bụi LBH

Phốt bụi và phớt bụi LBH có khác nhau không?

Đây là các cách gọi sản phẩm trong bài. HKE dùng “phốt bụi LBH” làm tên chính và bổ sung “phớt gạt bụi LBH” để khách dễ nhận diện.

Chỉ biết đường kính ty có chọn được không?

Chưa đủ để chốt. Cần đối chiếu đường kính ngoài, các kích thước còn lại và biên dạng với rãnh thực tế.

Mất mã cũ thì làm thế nào?

Gửi số đo ty và rãnh cùng ảnh mẫu phốt, đặc biệt ảnh nhìn nghiêng hoặc mặt cắt. Phốt cũ đã biến dạng cần được kiểm tra thêm bằng số đo vị trí lắp.

LBH trong bài có phải hàng NOK không?

Bài này mô tả dòng LBH NBR của HKE theo dữ liệu được cung cấp; chưa xác nhận thương hiệu NOK hoặc mã vật liệu A505.

Bảng 69 quy cách có nghĩa là mọi cỡ đều có sẵn?

Không. Bảng dùng để tra quy cách. Tồn kho, số lượng và thời gian cung cấp cần xác nhận khi báo hàng.

Thay phốt bụi rồi mà vẫn rò dầu?

Cần kiểm tra cả phốt ty, bề mặt ty và cụm làm kín bên trong; không kết luận chỉ do LBH.
