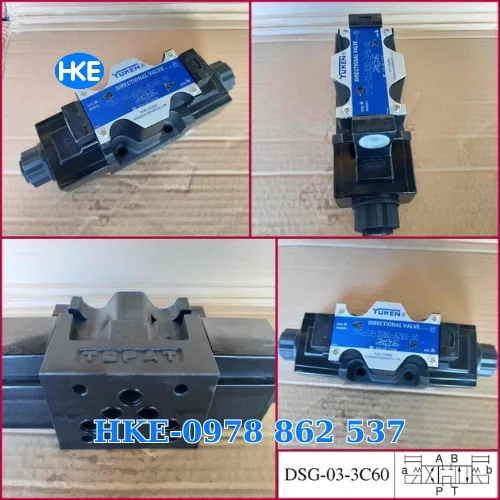

Van điện từ thủy lực DSG-03-3C60 AC220V NG6 HKE Hydraulic.

Chi tiết cuộn coil AC220V của van DSG-03.

Van Điện Từ Thủy Lực DSG-03-3C60 AC220V NG6 CETOP3 giá tốt, lắp bộ nguồn thuỷ lực

Name: Van Điện Từ Thủy Lực DSG-03-3C60 AC220V NG6 CETOP3 | HKE
SKU: DSG-03-3C60-A220-LW
Availability: InStock

Liên hệ

Van điện từ thủy lực DSG-03-3C60 AC220V tiêu chuẩn NG6/CETOP3 dùng để điều khiển đảo chiều dòng dầu trong hệ thống thủy lực. Van có áp suất làm việc tối đa 31.5 MPa (315 bar), lưu lượng đến 120L/phút, kiểu 4 cửa 3 vị trí (4/3 Way) với spool 3C60, phù hợp cho máy ép thủy lực, bàn nâng, máy chấn, bộ nguồn thủy lực và hệ thống tự động hóa. Sản phẩm tương thích với đế van DG-03, dễ thay thế các dòng Yuken, Nachi, Tokimec và Rexroth NG6.

SKU: DSG-03-3C60-A220-LW Danh mục: VAN ĐIỆN TỪ THUỶ LỰC, VAN THỦY LỰC Thẻ: DSG-03, DSG-03-3C60, hke hydraulic, van CETOP3, van điện từ ac220v, van điện từ bàn nâng, van điện từ máy ép, van điện từ thủy lực, van ISO4401, van NG6 Thương hiệu: HKE HYDRAULIC

Mô tả
Đánh giá (0)

Van Điện Từ Thủy Lực DSG-03-3C60 AC220V NG6 CETOP3 chính hãng HKE hydraulic

1. Giới Thiệu Sản Phẩm

Van điện từ thủy lực DSG-03-3C60 AC220V là dòng van đảo chiều điện từ tiêu chuẩn NG6 (CETOP3 / ISO4401) được sử dụng phổ biến trong các hệ thống thủy lực công nghiệp. Van có nhiệm vụ điều khiển hướng dòng dầu đến xi lanh hoặc mô tơ thủy lực thông qua tín hiệu điện, giúp hệ thống thực hiện các thao tác nâng, hạ, ép, kẹp hoặc đảo chiều chính xác.

Model DSG-03-3C60-A220-LW sử dụng cuộn coil AC220V, kiểu 4 cửa 3 vị trí (4/3 Way) với spool 3C60 có đặc tính P thông T, A và B khóa ở vị trí trung gian. Đây là cấu hình phù hợp cho các hệ thống cần giữ tải an toàn khi van không được kích hoạt.

2. Thông Số Kỹ Thuật

Thông số	Giá trị
Model	DSG-03-3C60-A220-LW
Loại van	Van điện từ đảo chiều
Kiểu điều khiển	4 cửa 3 vị trí (4/3 Way)
Kiểu con trượt	3C60
Tiêu chuẩn lắp	NG6 / CETOP3 / ISO4401-03
Điện áp coil	AC220V 50/60Hz
Công suất coil	30W
Áp suất tối đa	31.5 MPa (315 bar)
Lưu lượng tối đa	120 L/phút
Áp suất cổng T	16 MPa
Nhiệt độ dầu	-15°C đến +70°C
Dầu sử dụng	Dầu thủy lực gốc khoáng
Kiểu lắp	Đế DG-03

3. Ý Nghĩa Model DSG-03-3C60-A220-LW

Ký hiệu	Ý nghĩa
DSG	Directional Solenoid Valve
03	Kích thước NG6
3C60	Kiểu con trượt (Spool)
A220	Cuộn coil AC220V
LW	Phiên bản đầu coil theo nhà sản xuất

4. Cấu Tạo Và Nguyên Lý Hoạt Động

Giải thích cấu tạo:

Thân van.
Con trượt.
Hai cuộn coil.
Lò xo định tâm.
Các cổng P, T, A, B.

Mô tả nguyên lý hoạt động khi:

Không cấp điện.
Kích cuộn coil A.
Kích cuộn coil B.

5. Đặc Điểm Của Spool 3C60

Giải thích sơ đồ dầu:

Trung gian:
- P → T
- A khóa
- B khóa

Ưu điểm:

Giảm tải cho bơm.
Giữ nguyên vị trí xi lanh.
Hạn chế phát sinh nhiệt.
Phù hợp máy ép và bàn nâng.

6. So Sánh Các Kiểu Spool DSG-03

Model	Trung gian	Ứng dụng
3C2	P,A,B,T thông	Tuần hoàn dầu
3C3	T thông	Mạch đặc biệt
3C4	A,B về T	Xả áp xi lanh
3C60	P→T, A B khóa	Máy ép, bàn nâng
3C9	Tất cả khóa	Giữ áp

7. Ứng Dụng Thực Tế

Máy ép thủy lực.
Máy chấn tôn.
Máy cắt.
Bàn nâng.
Xi lanh thủy lực.
Bộ nguồn thủy lực.
Máy đột.
Dây chuyền tự động.

8. Ưu Điểm Nổi Bật

Tiêu chuẩn NG6 quốc tế.
Thay thế trực tiếp Yuken, Nachi, Tokimec.
Áp suất đến 315 bar.
Lưu lượng lớn.
Coil AC220V dễ thay.
Độ bền cao.
Hoạt động ổn định.
Dễ bảo trì.

9. Những Lỗi Thường Gặp

Van không đảo chiều.
Coil bị cháy.
Kẹt spool.
Rò rỉ dầu.
Áp suất thấp.
Van nóng bất thường.

Kèm nguyên nhân và cách khắc phục.

10. Vì Sao Chọn HKE Hydraulic?

Kiểm tra van trước khi giao.
Hỗ trợ kỹ thuật.
Linh kiện thay thế đầy đủ.
Bảo hành.
Giao hàng toàn quốc.

11.Câu Hỏi Thường Gặp (FAQ)

1. Van điện từ thủy lực DSG-03-3C60 chịu được bao nhiêu bar?

Van điện từ DSG-03-3C60 có áp suất làm việc tối đa 31.5 MPa (315 bar) theo tiêu chuẩn của dòng van NG6/CETOP3. Lưu lượng làm việc tối đa đạt 120 L/phút, phù hợp với các hệ thống thủy lực công nghiệp như máy ép, bàn nâng, máy chấn và bộ nguồn thủy lực. Để tăng tuổi thọ van, nên cài đặt áp suất vận hành đúng theo thiết kế của hệ thống thay vì sử dụng liên tục ở mức áp suất cực đại.

2. Van DSG-03-3C60 có dùng được cuộn coil DC24V không?

Có. Thân van DSG-03-3C60 có thể sử dụng nhiều loại cuộn coil khác nhau nếu đúng kích thước và tiêu chuẩn lắp. Ngoài phiên bản AC220V, van còn có các tùy chọn:

DC24V
AC110V
AC24V
DC12V (tùy nhà sản xuất)

Nếu hệ thống điều khiển sử dụng PLC hoặc nguồn điện một chiều, phiên bản DC24V là lựa chọn phổ biến nhờ khả năng điều khiển ổn định và dễ tích hợp với tủ điện công nghiệp.

3. Van DSG-03-3C60 có thay thế được van Yuken DSG-03 không?

Có. Van điện từ DSG-03-3C60 được sản xuất theo tiêu chuẩn ISO 4401-03 / CETOP3 / NG6, vì vậy có thể thay thế trực tiếp cho nhiều dòng van Yuken DSG-03, cũng như các thương hiệu có cùng tiêu chuẩn như Nachi, Tokimec, Rexroth (4WE10G)

Khi thay thế, cần kiểm tra các thông số sau:

Kiểu con trượt (Spool 3C60).
Điện áp cuộn coil (AC220V hoặc DC24V).
Tiêu chuẩn đế van NG6/CETOP3.
Lưu lượng và áp suất làm việc của hệ thống.

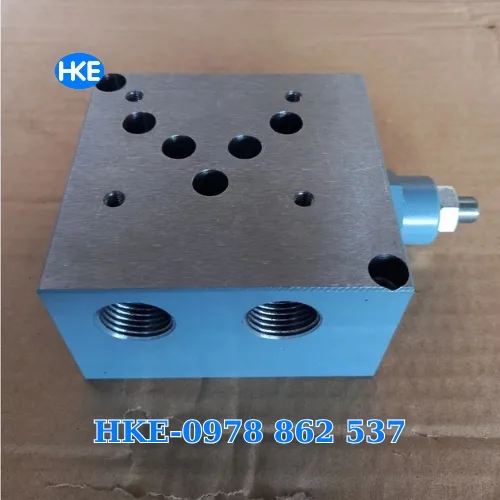

4. Van DSG-03-3C60 có lắp chung với đế van DSG-03 không?

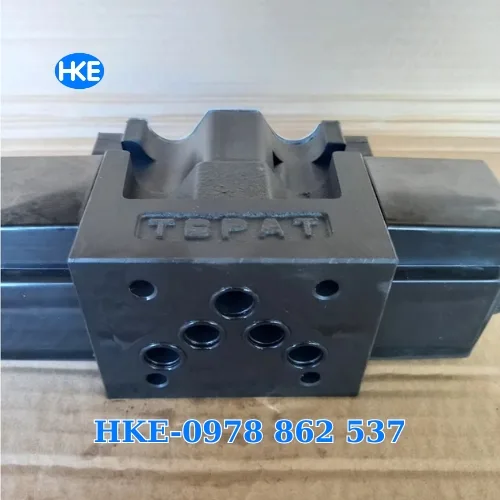

Có. Van DSG-03-3C60 được thiết kế để lắp trực tiếp trên đế van DSG-03 theo tiêu chuẩn CETOP3 (NG6). Các cổng dầu P, T, A và B có kích thước và vị trí tiêu chuẩn, giúp việc thay thế hoặc nâng cấp van trở nên nhanh chóng mà không cần gia công lại hệ thống.

Để đảm bảo kín khít và tránh rò rỉ dầu, nên sử dụng gioăng đúng tiêu chuẩn và siết bu lông theo mô-men khuyến nghị của nhà sản xuất.

5. Van điện từ DSG-03-3C60 phù hợp với những ứng dụng nào?

Van điện từ DSG-03-3C60 là lựa chọn phù hợp cho nhiều hệ thống thủy lực công nghiệp nhờ kiểu spool 3C60 với đặc tính P thông T, A và B khóa ở vị trí trung gian, giúp giảm tải cho bơm đồng thời giữ nguyên vị trí của xi lanh khi van ở trạng thái nghỉ.

Các ứng dụng phổ biến gồm:

Máy ép thủy lực.
Bàn nâng thủy lực.
Máy chấn tôn.
Máy cắt kim loại.
Máy đột dập.
Hệ thống xi lanh thủy lực.
Bộ nguồn thủy lực công nghiệp.
Dây chuyền tự động hóa.

Đối với các hệ thống yêu cầu giữ tải ổn định và điều khiển đảo chiều chính xác, DSG-03-3C60 là một trong những kiểu van được sử dụng phổ biến nhất hiện nay.
