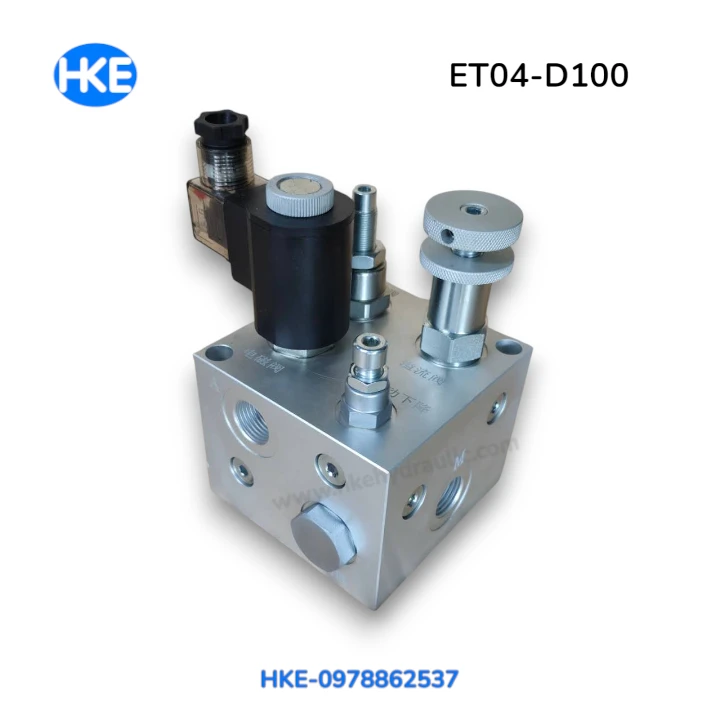

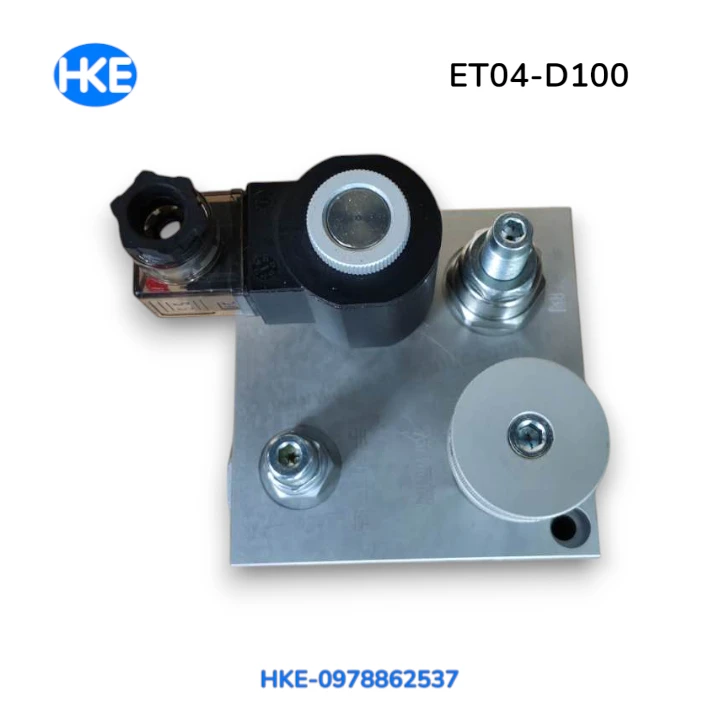

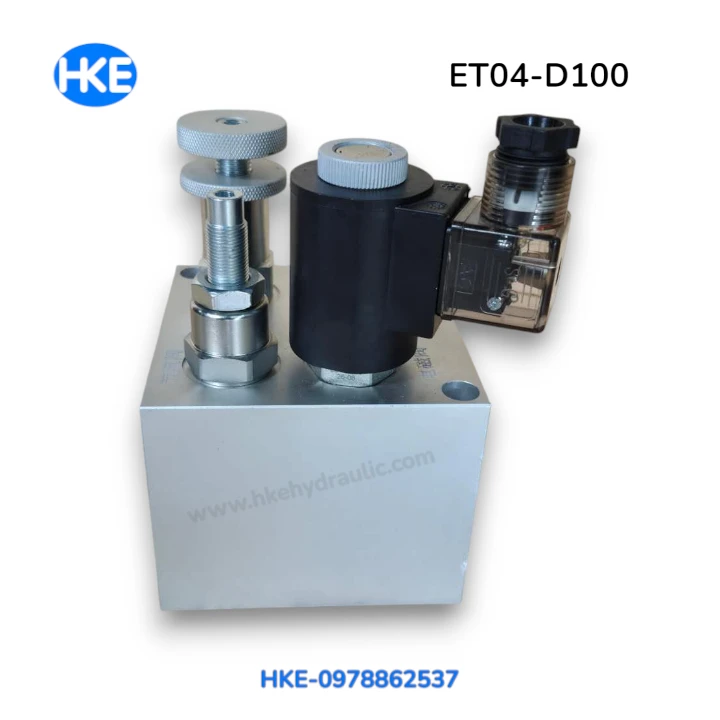

Van thủy lực bàn nâng ET04-D100 – Lưu lượng định mức 50 L/phút

1. Giới thiệu van thủy lực bàn nâng ET04-D100

Van thủy lực bàn nâng ET04-D100 là cụm van dùng để điều khiển quá trình nâng và hạ trong mạch thủy lực bàn nâng. Mã D100 cần được phân biệt với ET04-D90 khi chọn lưu lượng và cấu hình đầu nối. ET04-D100 có lưu lượng định mức 50 L/phút; ET04-D90 có lưu lượng tối đa 40 L/phút. Khi đặt hàng, hãy gửi ảnh tem, ảnh các cổng và sơ đồ mạch của bộ nguồn để kiểm tra đúng phiên bản.

2. Thông số kỹ thuật ET04-D100

Lưu ý về lưu lượng và ren: 50 L/phút là lưu lượng định mức của ET04-D100, không phải lưu lượng cố định của hệ thống. Lưu lượng vận hành phụ thuộc bơm và mạch. Bản vẽ ET04-D100 thể hiện mã cổng 4F là G1/2 và mã ren G là ren ống thẳng; kiểm tra đúng mã ren 4F khi lắp.

3. Cấu tạo và nguyên lý hoạt động của van thủy lực bàn nâng ET04-D100

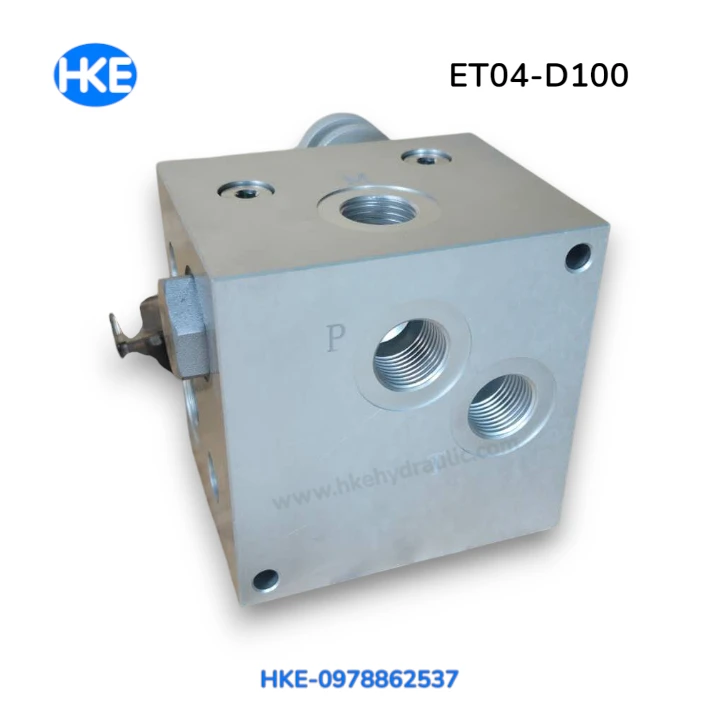

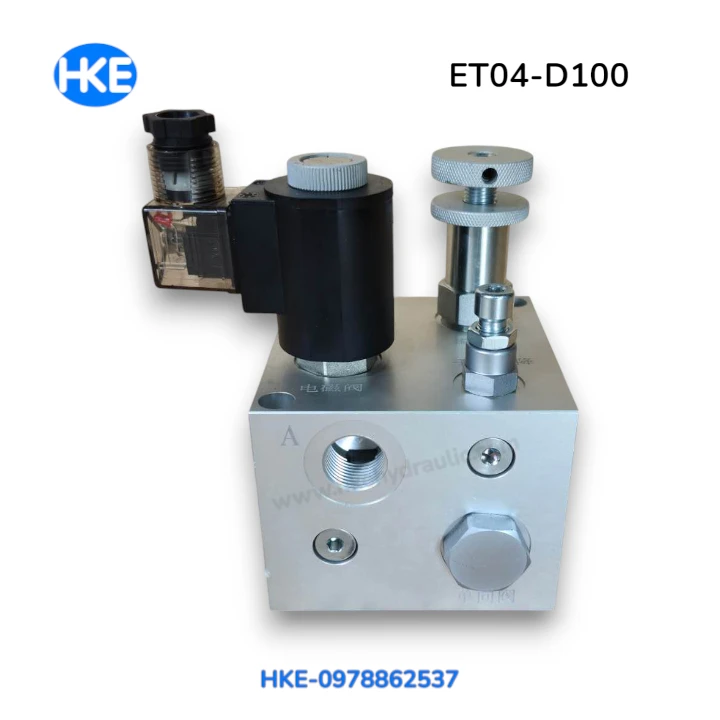

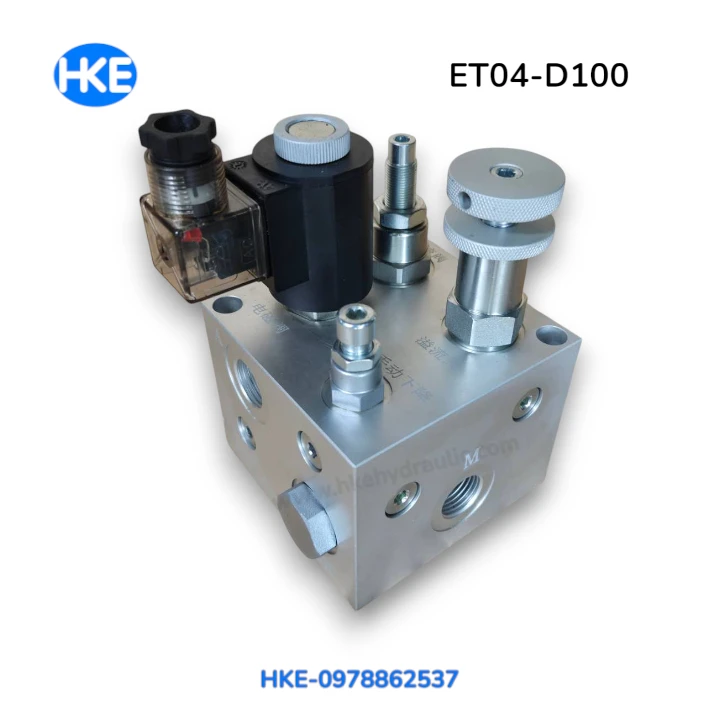

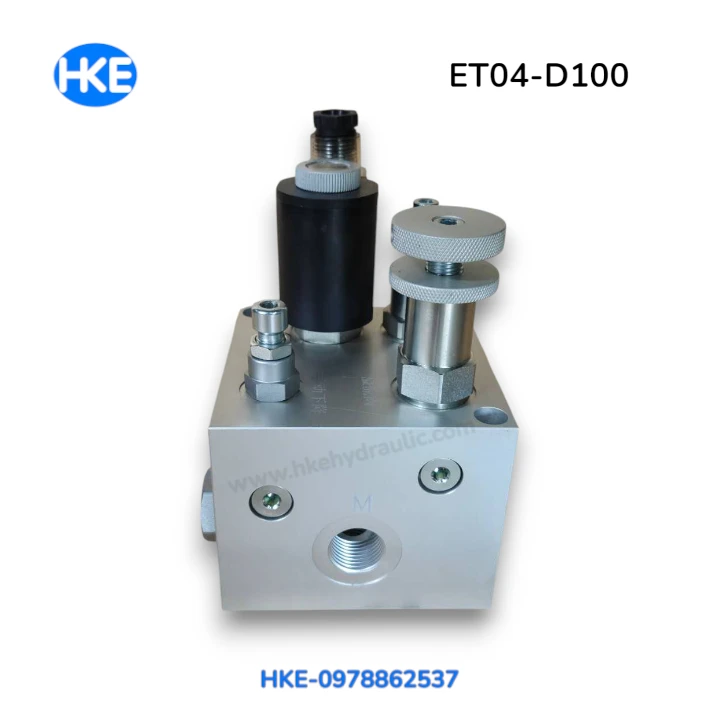

Cụm van bàn nâng kết hợp đường cấp dầu, đường ra cơ cấu chấp hành và đường hồi dầu. Tùy cấu hình thực tế có thể gồm van điện từ điều khiển, van một chiều giữ dầu, van tràn giới hạn áp và tiết lưu điều chỉnh tốc độ hạ. Khi cấp lệnh nâng, bơm đẩy dầu qua cụm van vào xi lanh; khi hạ, đường dầu hồi được mở có kiểm soát. Phải đọc đúng ký hiệu P, A, T, M trên thân hoặc sơ đồ đi kèm trước khi đấu nối, vì đấu sai cổng có thể khiến bàn nâng hoạt động sai.

4. Ứng dụng thực tế

Van thủy lực bàn nâng ET04-D100 phù hợp để xem xét cho bộ nguồn bàn nâng, sàn nâng hàng và các mạch nâng hạ dùng xi lanh một chiều khi yêu cầu lưu lượng nằm trong giới hạn của van. Cần tính lưu lượng thực của bơm, áp làm việc, phương án giữ tải và chế độ hạ an toàn cho từng thiết bị; không lựa chọn chỉ theo tên mã.

5. So sánh ET04-D100 với ET04-D90

Xem chi tiết van thủy lực bàn nâng ET04-D90 để so sánh ảnh thực tế, lưu lượng và đầu nối. Các thông số D90 không tự động áp dụng cho D100.

6. Ưu điểm khi chọn đúng cấu hình

Cụm van tích hợp giúp sắp xếp các chức năng điều khiển nâng hạ tại bộ nguồn gọn hơn, thuận tiện kiểm tra đường dầu và bảo trì. Với van thủy lực bàn nâng ET04-D100, việc chọn đúng lưu lượng, ren và điện áp coil giúp tránh thiếu lưu lượng, không lắp vừa đường ống hoặc điều khiển sai điện áp. Hiệu quả giữ tải và tốc độ hạ còn phụ thuộc thiết kế toàn mạch.

7. Lỗi thường gặp ở van thủy lực bàn nâng ET04-D100 và cách kiểm tra

• Không nâng: kiểm tra nguồn điện, chiều quay bơm, mức dầu, áp suất và trạng thái coil.
• Hạ quá nhanh hoặc hạ giật: kiểm tra vị trí tiết lưu, khí trong dầu, tải và hướng đấu cổng.
• Rò dầu ở đầu nối: so đúng kiểu ren và gioăng làm kín; không ép lắp ren khác chuẩn.
• Không giữ được tải: kiểm tra van một chiều, phớt xi lanh và mạch an toàn trước khi vận hành tiếp.

8. Vì sao chọn HKE Hydraulic?

HKE hỗ trợ đối chiếu mã van, ảnh cổng dầu và cấu hình bộ nguồn trước khi chọn sản phẩm. Khách hàng tại Quy Nhơn và khu vực lân cận có thể gửi ảnh tem coil, kích thước đầu nối, lưu lượng bơm và sơ đồ đang sử dụng để được tư vấn mẫu phù hợp. Xem thêm danh mục van thủy lực bàn nâng.

9. Câu hỏi thường gặp về van thủy lực bàn nâng ET04-D100

ET04-D100 có lưu lượng bao nhiêu?

Lưu lượng định mức 50 L/phút; lưu lượng thực của hệ phụ thuộc bơm và mạch thủy lực.

ET04-D100 có dùng chung ren với ET04-D90 không?

Bản vẽ ET04-D100 nêu 4F tương ứng G1/2; hãy xác nhận đúng mã ren trên thân van và tiêu chuẩn đầu nối của mẫu đang mua.

Có thể thay D90 bằng D100 không?

Chỉ thay sau khi xác nhận lưu lượng, áp làm việc, vị trí cổng, ren, điện áp coil và cách lắp thực tế tương thích với bộ nguồn.
