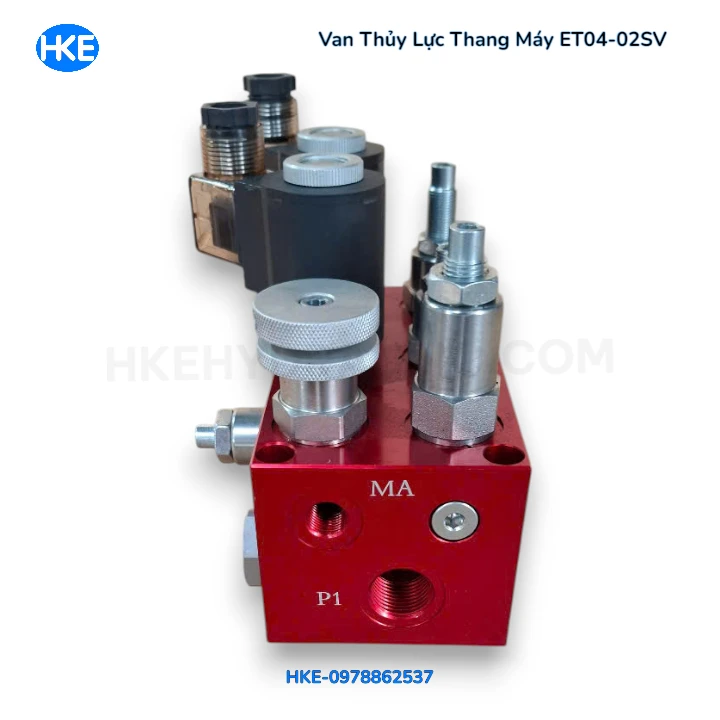

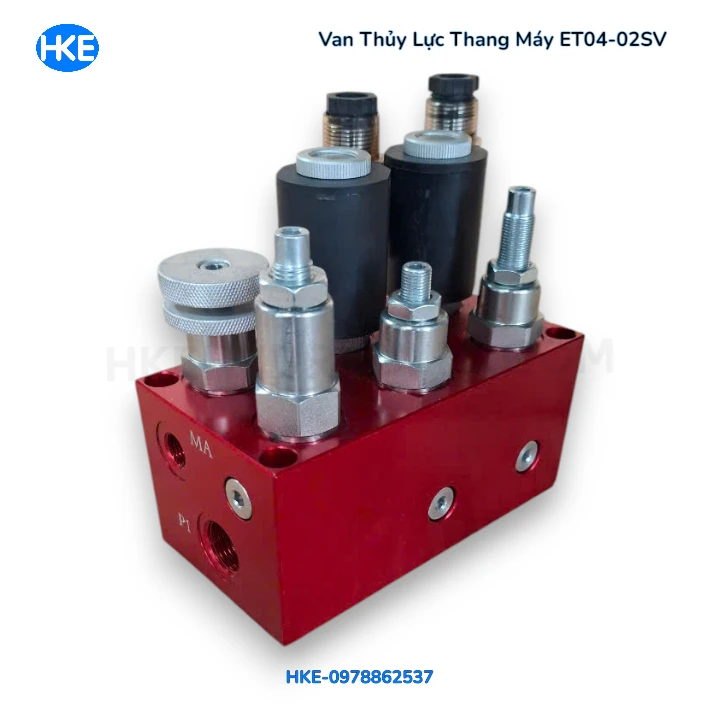

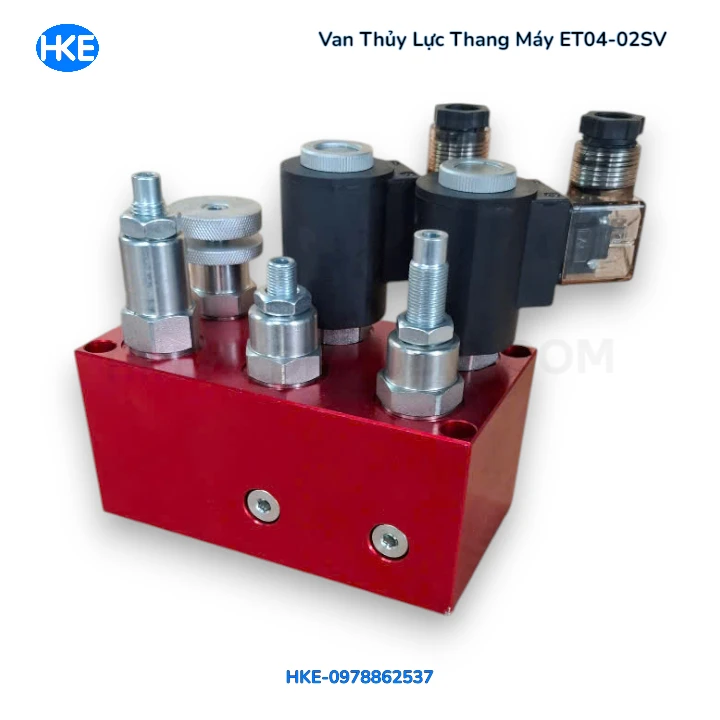

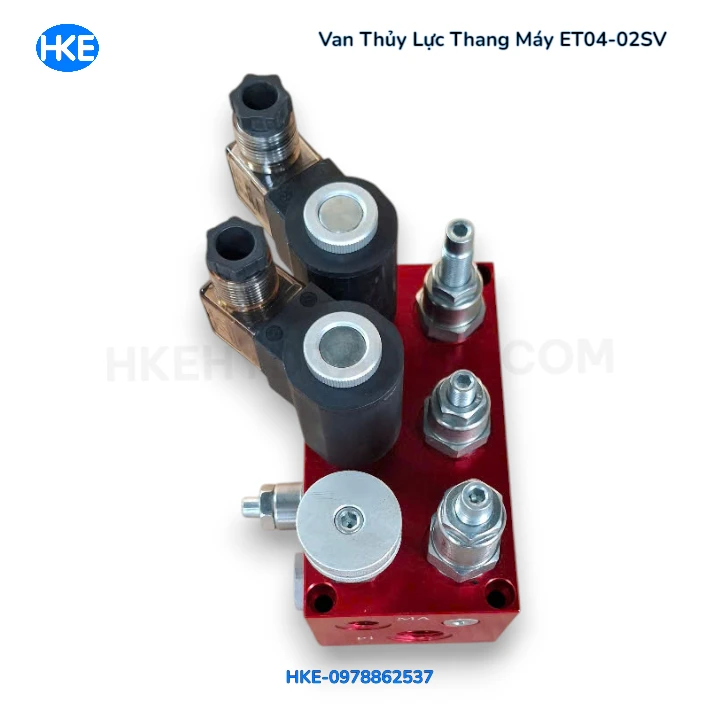

Van thủy lực thang máy ET04-02SV 2 van điện từ – Cụm van nâng hạ

Van thủy lực thang máy ET04-02SV là cụm van điều khiển chuyên dụng được thiết kế cho bộ nguồn thủy lực thang máy gia đình, thang nâng hàng, bàn nâng và hệ thống xi lanh thủy lực một chiều. Van tích hợp đầy đủ 02 van điện từ, van một chiều, van tràn, van tiết lưu, van hạ khẩn và van điều chỉnh tốc độ nâng hạ, giúp hệ thống vận hành êm ái, an toàn và ổn định.

Model ET04-02SV được sử dụng phổ biến trên các bộ nguồn thủy lực 220V và 380V, đặc biệt phù hợp với những hệ thống yêu cầu hai cấp tốc độ lên xuống nhằm tăng độ êm khi khởi động và dừng cabin.

Thông số kỹ thuật

Cấu tạo cụm van ET04-02SV

Van ET04-02SV là một khối điều khiển tích hợp nhiều chức năng trong cùng một thân van, gồm:

• 02 van điện từ thường đóng (Normally Closed Solenoid Valve)
• Van một chiều chống tụt tải
• Van tràn bảo vệ áp suất
• Van tiết lưu điều chỉnh tốc độ nâng
• Van tiết lưu điều chỉnh tốc độ hạ
• Van hạ khẩn bằng tay
• Van điều chỉnh lưu lượng lớn
• Thân van hợp kim nhôm độ bền cao

Thiết kế tích hợp giúp giảm số lượng đường ống, hạn chế rò rỉ dầu và tiết kiệm không gian lắp đặt.

Nguyên lý hoạt động Van Thủy Lực Thang Máy

Khi nâng thang

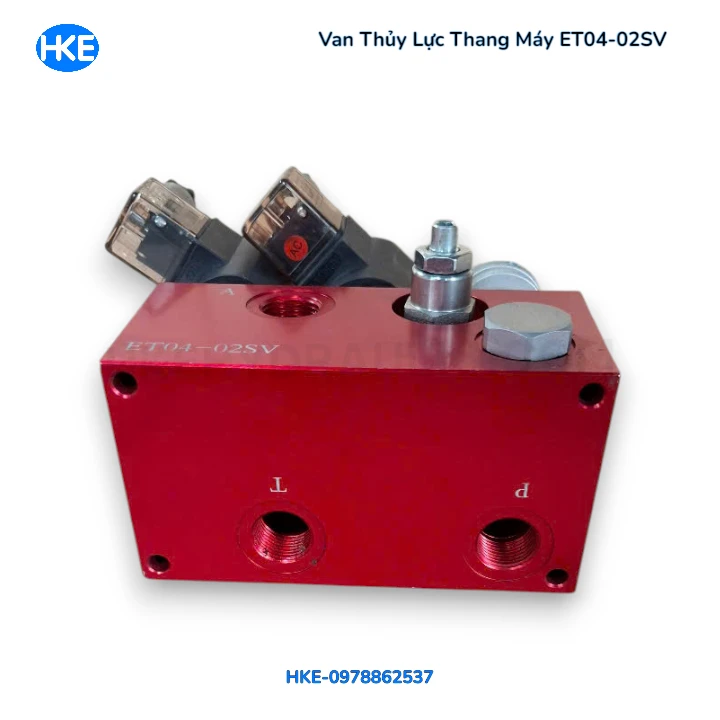

Bơm thủy lực cấp dầu từ cổng P vào cụm van.

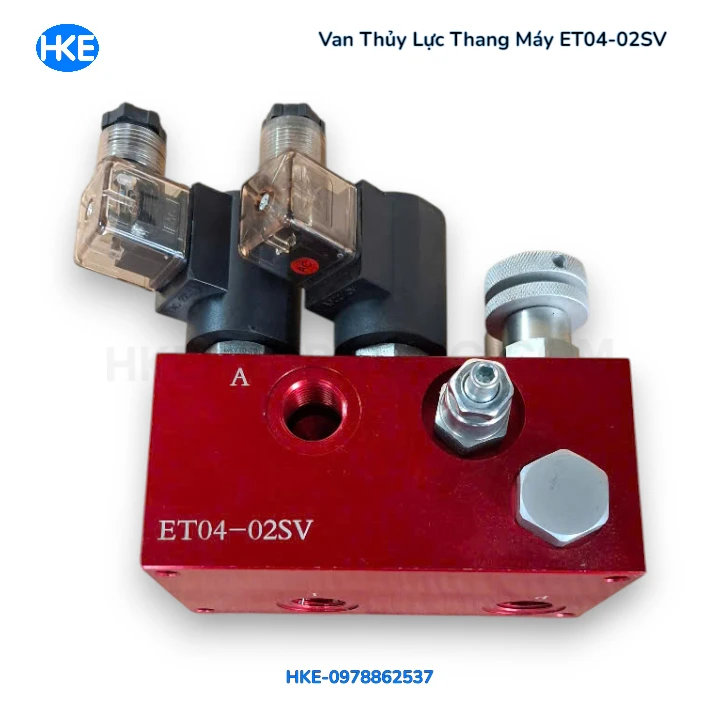

Hai van điện từ phối hợp điều khiển lưu lượng dầu đi đến xi lanh qua cổng A.

Van tiết lưu giúp điều chỉnh tốc độ nâng phù hợp với tải trọng.

Van tràn bảo vệ hệ thống khi áp suất vượt giá trị cài đặt.

Khi hạ thang

Van điện từ mở theo tín hiệu điều khiển.

Dầu hồi từ xi lanh qua van tiết lưu xuống.

Van tiết lưu điều chỉnh tốc độ hạ giúp cabin xuống mềm, không giật.

Van một chiều đảm bảo tải không tụt khi mất điện hoặc mất áp.

Khi mất điện

Van hạ khẩn bằng tay cho phép đưa cabin xuống vị trí an toàn.

Đây là chức năng bắt buộc đối với nhiều hệ thống thang máy thủy lực.

Các chức năng nổi bật

Hai van điện từ độc lập

Cho phép điều khiển hai cấp tốc độ nâng và hạ.

Cabin khởi động và dừng êm hơn.

Van một chiều

• Giữ tải
• Chống tụt xi lanh
• Tăng độ an toàn

Van tiết lưu

Điều chỉnh:

• tốc độ nâng
• tốc độ hạ

Có thể tinh chỉnh theo từng tải trọng.

Van tràn

Giới hạn áp suất làm việc.

Bảo vệ:

• bơm thủy lực
• xi lanh
• đường ống
• mô tơ

Van hạ khẩn

Cho phép hạ cabin bằng tay khi:

• mất điện
• bảo trì
• xử lý sự cố

Ưu điểm nổi bật

• Thiết kế tích hợp gọn gàng.
• Lưu lượng lớn đến 70 L/phút.
• Điều khiển hai cấp tốc độ nâng hạ.
• Vận hành êm, giảm rung lắc.
• Chống tụt tải hiệu quả.
• Giảm số lượng đường ống.
• Dễ bảo trì và thay thế.
• Độ bền cao.
• Phù hợp nhiều loại bộ nguồn thủy lực.

Ứng dụng

Van ET04-02SV được sử dụng cho:

• Thang máy gia đình
• Thang máy thủy lực
• Thang nâng hàng
• Bàn nâng thủy lực
• Dock Leveler
• Sàn nâng thủy lực
• Xe nâng chuyên dụng
• Máy ép thủy lực
• Thiết bị nâng hạ công nghiệp

So sánh Van Thủy Lực Thang Máy ET02 và ET04-02SV

Vì sao nên chọn HKE Hydraulic?

HKE Hydraulic hỗ trợ đối chiếu điện áp trên tem coil, bản vẽ cổng dầu và cấu hình bộ nguồn trước khi chọn cụm van ET04-02SV, hỗ trợ tư vấn lựa chọn theo lưu lượng bơm, tải trọng và hành trình xi lanh. Đội ngũ kỹ thuật hỗ trợ đấu nối, cài đặt áp suất và hướng dẫn lắp đặt tận tình.

Câu hỏi thường gặp

ET04-02SV dùng cho loại bơm nào?

Có thể sử dụng với bơm bánh răng, bơm cánh gạt hoặc bộ nguồn thủy lực có lưu lượng phù hợp.

Van có những điện áp nào?

• AC220V
• AC110V
• DC24V
• DC12V

Có điều chỉnh được tốc độ lên xuống không?

Có. Van tích hợp các van tiết lưu để điều chỉnh độc lập tốc độ nâng và tốc độ hạ.

Van có chức năng chống tụt không?

Có. Van một chiều tích hợp giúp giữ tải và chống tụt xi lanh khi mất áp.
