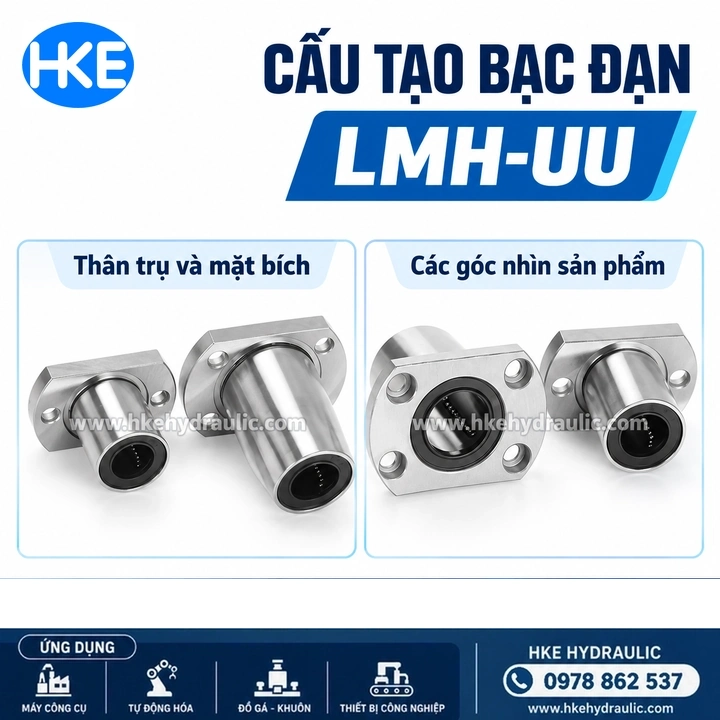

Con trượt tròn LMH10UU mặt bích oval 2 lỗ - Ảnh 2

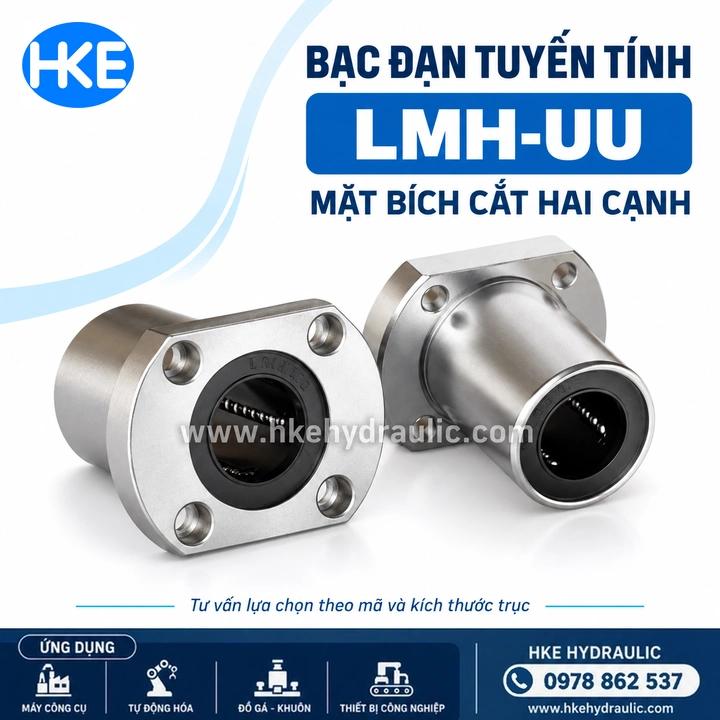

Con trượt tròn LMH10UU mặt bích oval 2 lỗ - Ảnh 3

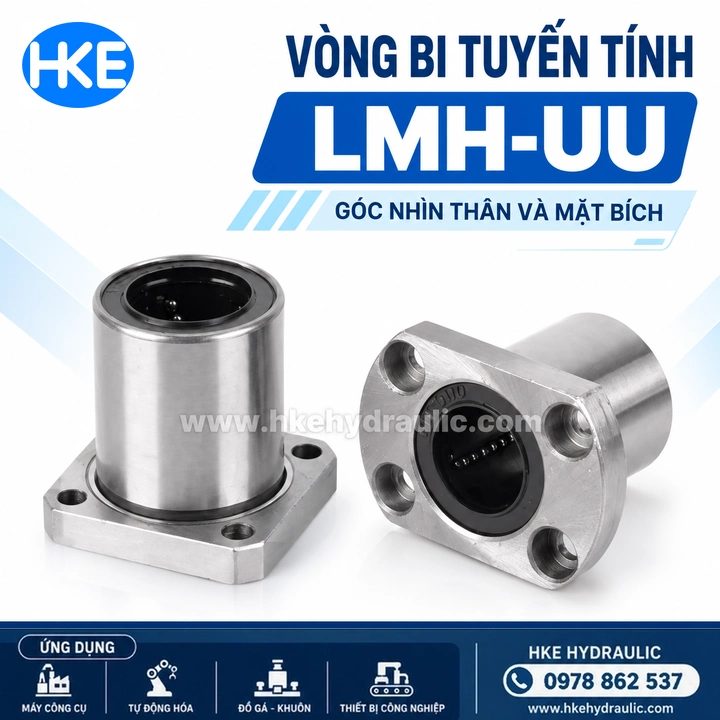

Con trượt tròn LMH10UU mặt bích oval 2 lỗ - Ảnh 4

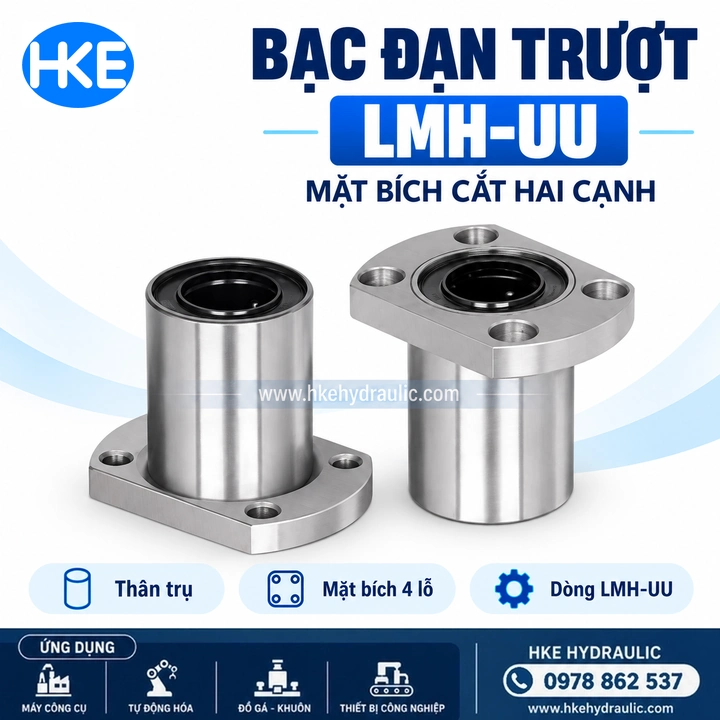

Con trượt tròn LMH10UU mặt bích oval 2 lỗ - Ảnh 5

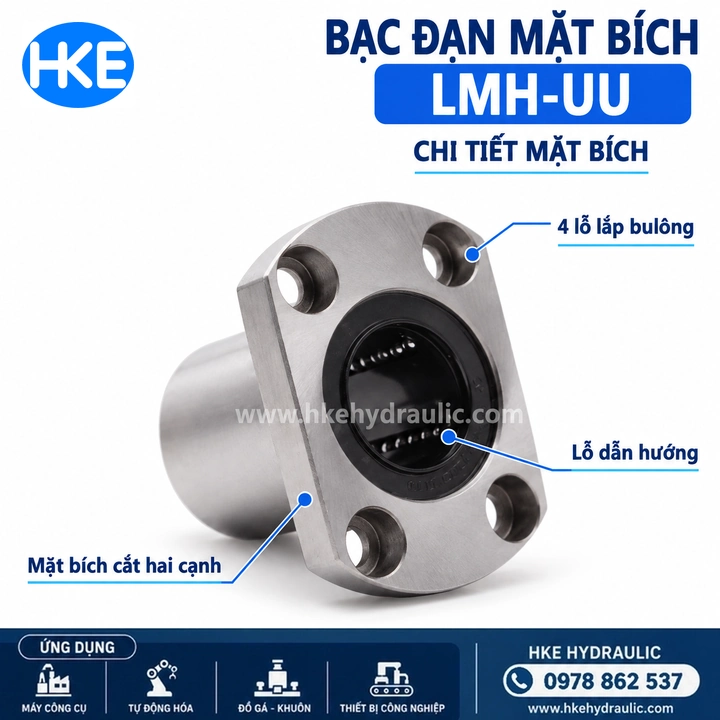

Con trượt tròn LMH10UU mặt bích oval 2 lỗ - Ảnh 6

Con trượt tròn LMH10UU mặt bích oval 2 lỗ

Liên hệ

Con trượt tròn LMH10UU mặt bích oval 2 lỗ, dùng trục Ø10 mm, thân Ø19 × 29 mm.

Bích 40 × 25 mm, dày 6 mm.
Tâm 2 lỗ 29 mm; lỗ xuyên Ø4,5 mm.
Khoét bậc Ø7,5 mm, sâu 4,1 mm.
Liên hệ HKE 0978 862 537 để đối chiếu và báo giá.

SKU: LMH10UU Danh mục: Con trượt tròn mặt bích oval LMH, Bi trượt tròn, VÒNG BI Thẻ: vòng bi mặt bích oval, vòng bi tuyến tính Thương hiệu: HKE HYDRAULIC

1. Giới thiệu con trượt tròn LMH10UU

Con trượt tròn LMH10UU là bạc đạn tuyến tính mặt bích oval 2 lỗ, dùng cho trục Ø10 mm. Kích thước trong × ngoài × dài của thân là 10 × 19 × 29 mm. Mặt bích cắt phẳng hai cạnh cho phép bắt bạc vào tấm gá bằng bulông.

Với LMH10UU, cần kiểm tra lỗ gá thân Ø19 mm và mặt bích 40 × 25 mm trước khi thay thế. Tâm hai lỗ 29 mm, lỗ xuyên Ø4,5 mm và khoét bậc Ø7,5 mm là các điểm giúp đối chiếu tấm gá hiện có.

2. Thông số kỹ thuật LMH10UU

Bảng dưới đây ghi theo ảnh kích thước HKE cung cấp cho LMH10UU. Đơn vị kích thước: mm.

Thông số	Giá trị
Mã sản phẩm	LMH10UU
Kiểu thân	Thân ngắn
Kiểu mặt bích	Oval, 2 lỗ
Đường kính trong / trục (dr)	10
Đường kính thân (D)	19
Tổng chiều dài (L)	29
Chiều dài bích (D1)	40
Rộng bích (W)	25
Dày bích (H)	6
Khoảng cách tâm 2 lỗ (A)	29
Lỗ xuyên	2 lỗ Ø4,5
Khoét bậc	Ø7,5, sâu 4,1

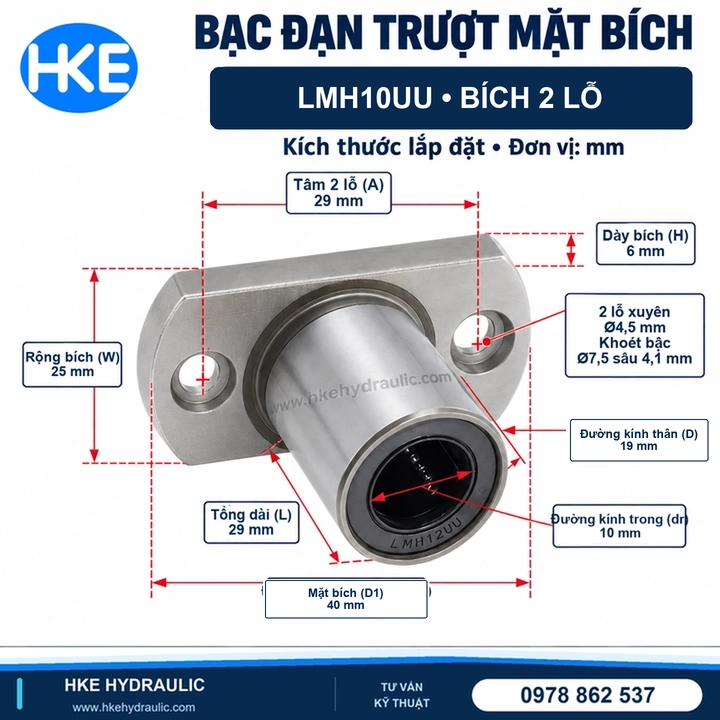

Con trượt tròn LMH10UU mặt bích oval 2 lỗ và kích thước 10x19x29 mm HKE — Ảnh minh họa kiểu dáng dùng chung có chữ khắc LMH12UU; các kích thước chú thích áp dụng cho LMH10UU.

3. Cấu tạo và nguyên lý làm việc

Bạc trượt gồm thân, mặt bích, các viên bi và bộ phận dẫn hướng bi. Khi bạc và trục dịch chuyển tương đối theo phương dọc trục, bi tuần hoàn để hỗ trợ chuyển động tuyến tính. Mặt bích cố định bạc với chi tiết gá; lực dẫn động phải do cơ cấu khác cung cấp.

Hậu tố UU thường chỉ phớt bảo vệ hai đầu. Khi làm việc gần phoi, bụi mài hoặc chất bẩn, cần cân nhắc che chắn ngoài phù hợp; không coi phớt là khả năng chống nước hoàn toàn.

4. Ứng dụng của bạc đạn LMH10UU

LMH10UU có thể được xem xét cho bàn trượt nhỏ, cơ cấu cấp chi tiết và đồ gá tự động sử dụng trục Ø10 mm. Kiểu bắt bích phù hợp khi chi tiết di chuyển có tấm gá để cố định bạc trực tiếp.

Khi lựa chọn, cần xét tải, hành trình, hướng lực và độ võng của trục. Bộ ảnh hiện có chưa cung cấp tải trọng, tốc độ giới hạn hoặc dung sai lắp ghép, nên các yêu cầu này cần xác nhận trước khi chốt thiết kế.

5. So sánh LMH10UU với các mã liên quan

Mã / dòng	Điểm cần phân biệt
LMH10UU	Thân 10 × 19 × 29 mm, bích oval 2 lỗ, tâm 29 mm
LMH8UU	Thân 8 × 15 × 24 mm, tâm 2 lỗ 24 mm; không thay trực tiếp
LM10UU	Thân trụ không có mặt bích
LMF10UU	Mặt bích tròn
LMK10UU	Mặt bích vuông
LMH10LUU	Bản thân dài; cần kiểm tra lại chiều dài và không gian lắp

Phân biệt LMH với LMF và LMK bằng kiểu mặt bích, không chỉ bằng số lỗ. Series LMH của HKE có cả phiên bản 2 lỗ và 4 lỗ theo từng mã.

6. Ưu điểm của thiết kế mặt bích oval

Bắt trực tiếp vào tấm gá qua hai lỗ trên bích.
Hai cạnh phẳng giúp bố trí khi hạn chế không gian theo chiều rộng bích.
Bảng kích thước riêng của LMH10UU giúp kiểm tra thân, bích và tâm lỗ trước khi đặt hàng.

7. Lỗi thường gặp và lưu ý lắp đặt

Nếu bạc trượt nặng sau khi siết bulông, cần kiểm tra độ phẳng mặt gá, độ đồng tâm và độ song song các trục. Không ép siết để kéo bạc vào một vị trí bị lệch. Nếu có tiếng hoặc độ rơ, kiểm tra bề mặt trục, bụi bẩn, tình trạng bạc và bôi trơn.

Với LMH10UU, hãy đo tâm lỗ 29 mm và kiểm tra khoảng trống cho bích 40 × 25 mm. Làm sạch trục và loại bỏ ba via trước khi lắp; không đóng búa trực tiếp vào bạc. Loại chất bôi trơn và chu kỳ bảo dưỡng cần phù hợp hướng dẫn nhà cung cấp và môi trường làm việc.

8. Tư vấn chọn LMH10UU tại HKE Hydraulic

Khi cần mua hoặc thay bạc trượt, gửi mã LMH10UU, số lượng, ảnh chi tiết cũ và kích thước tấm gá cho HKE. Với cơ cấu mới, bổ sung hành trình và hướng tải để đối chiếu lựa chọn. Liên hệ 0978 862 537 để được tư vấn kỹ thuật, xác nhận tình trạng hàng và báo giá.
