Tay siết nhanh là gì? Cách chọn ren trong, ren ngoài M5–M16

Tay siết nhanh là phụ kiện kẹp cơ khí có tay cầm điều chỉnh hướng, giúp siết hoặc nới liên kết ren bằng tay. Bạn có thể gặp tên gọi tay khóa nhanh, tay siết điều chỉnh hay adjustable clamping lever. Để chọn đúng, cần biết kiểu ren, đường kính, bước ren, chiều dài phần ren và khoảng trống thao tác.

Một tay khóa trông giống mẫu cũ vẫn có thể không lắp được. Ren ngoài quá dài có thể chạm đáy lỗ trước khi giữ chặt chi tiết; ren trong đúng cỡ nhưng sai bước có thể kẹt. Bài này hướng dẫn đọc thông số và kiểm tra chỗ lắp trước khi đặt hàng.

Tay siết nhanh là gì và vì sao nhấc tay để đổi hướng?

Ở loại có cơ cấu đổi hướng, tay cầm ăn khớp với đầu ren để truyền chuyển động khi xoay. Nhấc tay cầm cho phép đặt lại hướng tay mà không cần xoay phần ren theo; thả xuống để ăn khớp lại, rồi tiếp tục siết hoặc nới.

Nhấc tay không có nghĩa là nhả lực kẹp. Nếu đang giữ một cữ chặn, bạn có thể đổi hướng tay để tránh vướng vỏ máy. Muốn tháo hoặc điều chỉnh cữ, cần thả tay cho ăn khớp rồi xoay nới ren.

Cơ cấu này hữu ích khi không gian chỉ cho phép xoay một góc nhỏ. Không mặc định mọi tay đều có cùng kiểu ăn khớp, hành trình nhấc hay lực siết cho phép; cần kiểm tra đúng mẫu.

Khi tra cứu tài liệu quốc tế, nhóm tay kẹp này thường mang tên clamping levers. Đây là tên nhóm sản phẩm, không phải xác nhận thương hiệu của mẫu đang bán tại HKE.

Phân biệt tay siết nhanh ren trong và tay siết nhanh ren ngoài

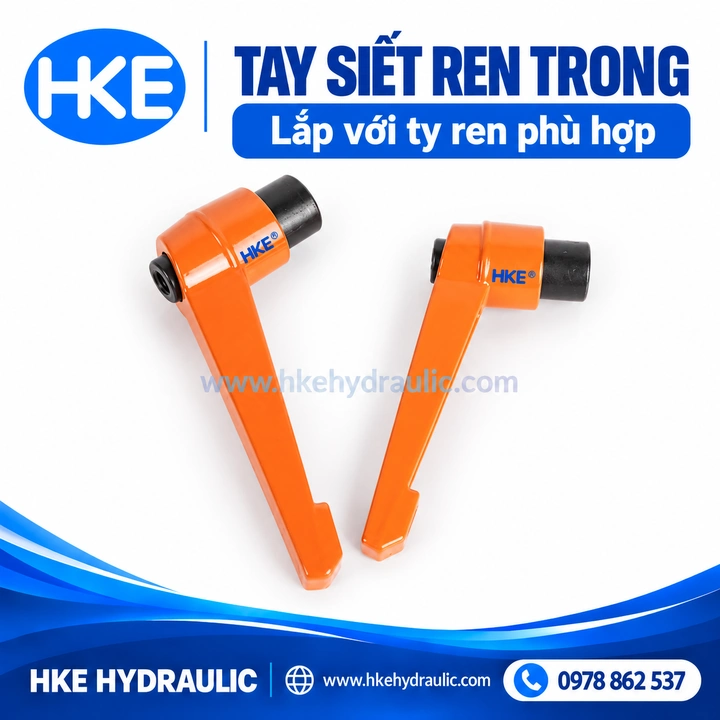

Tay khóa nhanh ren ngoài và ren trong không thay trực tiếp cho nhau. Nếu cơ cấu đã có ty M8 nhô ra, bạn cần xem xét tay ren trong M8; nếu cơ cấu có lỗ ren M8, cần xem xét tay ren ngoài M8. Trong cả hai trường hợp vẫn phải đối chiếu bước ren.

Đọc M12×1,75 và M12×50: tránh nhầm bước ren với chiều dài

Hai cách ghi có thể xuất hiện trên cùng một mẫu nhưng mô tả hai thông số khác nhau. Hãy đọc cùng phần chú thích, thay vì suy đoán từ dấu nhân.

Ví dụ, tay siết M12 ren ngoài được giới thiệu với bước ren 1,75 mm; ảnh mẫu ghi chiều dài ren 50 mm và tay dài 95 mm. Khi đặt hàng, ghi đủ cả ba thông số sẽ rõ hơn chỉ ghi “M12”.

Bảng bước ren tay siết nhanh M5–M16

Bước ren là khoảng cách giữa hai đỉnh ren liền nhau, đơn vị mm. Các mẫu ren trong và ren ngoài tại HKE trong bài này dùng thông số sau:

Ví dụ: M10×1,5 là đường kính danh nghĩa 10 mm và bước ren 1,5 mm. M10×50 trên ảnh có chú thích chiều dài ren nghĩa là phần ren ngoài dài 50 mm, không phải bước ren.

Bảng kích thước tham khảo M5–M16

Đơn vị: mm. Dữ liệu dưới đây thuộc các mẫu HKE đang giới thiệu, không phải bảng kích thước chung cho mọi hãng. M5 lấy chiều dài tay từ ảnh; các cỡ M6–M16 theo bảng dòng sản phẩm đã xác nhận.

Ảnh thực tế còn có mẫu M6 và M8 ren ngoài dài 32 mm, ngoài các mức liệt kê trong bảng. Vì vậy, hãy xác nhận đúng mẫu và tình trạng hàng trước khi chốt lựa chọn. Không suy ra chiều cao tổng từ cột H* chưa có chú giải vị trí đo.

Cách chọn tay siết nhanh qua 5 bước kiểm tra

1. Xác định cơ cấu đang có lỗ ren hay ty ren

Đây là bước chọn ren ngoài hoặc ren trong. Chụp rõ đầu kết nối của tay cũ và vị trí lắp. Với đồ gá mới, dùng bản vẽ liên kết thay vì chọn theo ảnh gần giống.

2. Kiểm tra đường kính và bước ren

Tay siết M10 trong dòng sản phẩm này có bước ren 1,5 mm. Khi thay tay cũ, đối chiếu cả đường kính danh nghĩa và bước ren của chỗ lắp. Thước cặp hỗ trợ kiểm tra đường kính; dưỡng ren hoặc bản vẽ giúp xác định bước. Không ép hai ren khác bước vào nhau.

3. Đo chiều dài cần ăn khớp

Ren ngoài cần phù hợp bề dày chi tiết kẹp và chiều sâu lỗ. Với ren trong, kiểm tra phần ty nhô ra sau khi xuyên qua chi tiết. Không đưa ra một chiều dài ăn khớp cố định cho mọi vật liệu và tải.

4. Chừa khoảng trống cho tay xoay và nhấc

Tay dài thuận tiện thao tác nhưng có thể vướng vỏ máy. Kiểm tra cả khoảng quay, khoảng nhấc và vị trí tay sau khi siết. Cơ cấu đổi hướng không khắc phục được mọi trường hợp thiếu khoảng trống.

5. Kiểm tra yêu cầu kẹp của toàn bộ cụm

Khả năng giữ còn phụ thuộc ren, mặt tựa, vật liệu cơ cấu và lực tác dụng. Không kết luận M16 chịu tải bao nhiêu chỉ từ đường kính; cấp bền 8.8 của vít cũng không phải tải kẹp cho phép của toàn bộ tay.

Ba tình huống thường gặp khi thay tay khóa nhanh

Sau khi lắp, kiểm tra cữ hoặc giá đỡ không dịch chuyển và tay không vướng bộ phận chuyển động. Không dùng ống nối tăng lực siết. Khi phát hiện tay nứt, ty cong hoặc ren sứt, cần ngừng sử dụng để kiểm tra.

Tra cứu mẫu và gửi thông tin hỏi giá

Chọn sản phẩm theo cỡ ren và kiểu kết nối

Khi hỏi mua, gửi SKU trên trang sản phẩm cùng chiều dài ren cần dùng và số lượng. SKU là mã hàng để tra cứu; bước ren và chiều dài phần ren là thông số kỹ thuật riêng.

Xem danh mục tay siết nhanh điều chỉnh để chọn cỡ và loại ren. Một số mẫu: M6 ren ngoài, M8 ren trong, M10 ren ngoài và M16 ren ngoài.

Mẫu tin nhắn rõ để hỏi hàng: “Cần tay siết M12 ren ngoài, bước 1,75 mm, chiều dài ren 50 mm, tay 95 mm, màu cam, số lượng …; gửi kèm ảnh chỗ lắp.” Liên hệ 0978 862 537 để xác nhận mẫu và báo giá.

Câu hỏi thường gặp

M5 có bước ren bao nhiêu?

M5×0,8 có bước ren 0,8 mm, áp dụng cho các mẫu M5 ren trong và ren ngoài đang giới thiệu.

Bước ren có phải chiều dài ren không?

Không. M12×1,75 thể hiện bước ren 1,75 mm; chiều dài ren ngoài 50 mm là thông số riêng. Khi đặt hàng ghi cả cỡ ren, bước ren và chiều dài ren.

Tay siết nhanh có giống tay khóa nhanh không?

Đây là các cách gọi thường gặp của nhóm tay siết điều chỉnh. Để chọn đúng, vẫn phải ghi rõ cỡ ren, loại ren và kích thước kết nối.

Có thể thay ren trong bằng ren ngoài cùng cỡ không?

Không thay trực tiếp, vì một loại lắp với ty ren và loại kia lắp vào lỗ ren. Cần đối chiếu cấu tạo chỗ lắp.

Tay dài hơn có chắc chắn kẹp khỏe hơn không?

Không đủ căn cứ để kết luận. Lực sử dụng phải phù hợp giới hạn của tay, vít và toàn bộ cơ cấu; cần thông số đúng phiên bản hoặc yêu cầu thiết kế.
