Con trượt SCS là gì? Phân biệt ngắn, dài và 5 bước chọn
Con trượt SCS là cụm bạc trượt tuyến tính đặt trong thân gối, dùng để liên kết bàn trượt hoặc tấm gá với trục tròn dẫn hướng. Khi chọn hàng, cần xác định đồng thời đường kính trục, kiểu thân ngắn hay dài, chiều cao tâm và vị trí lỗ bắt vít. Chỉ trùng mã đường kính chưa đủ để bảo đảm lắp thay trực tiếp.
Bài viết này hướng dẫn đọc mã, phân biệt SCS-UU với SCS-LUU và kiểm tra kích thước bằng các ví dụ trong bộ bản vẽ HKE. Nội dung phù hợp với người đặt hàng thay thế, thợ lắp máy và người đang thiết kế tấm gá cho cơ cấu chuyển động tuyến tính.
Xem nhanh: Cấu tạo · Đọc mã · Ngắn và dài · 5 bước chọn · Lỗi lắp đặt · Tra mã
Con trượt SCS là gì? Nhận diện cụm có gối

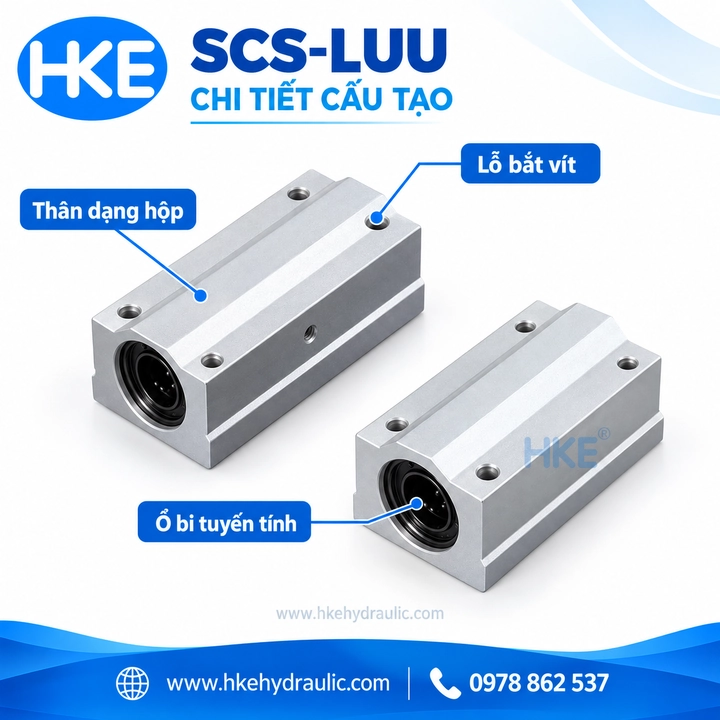

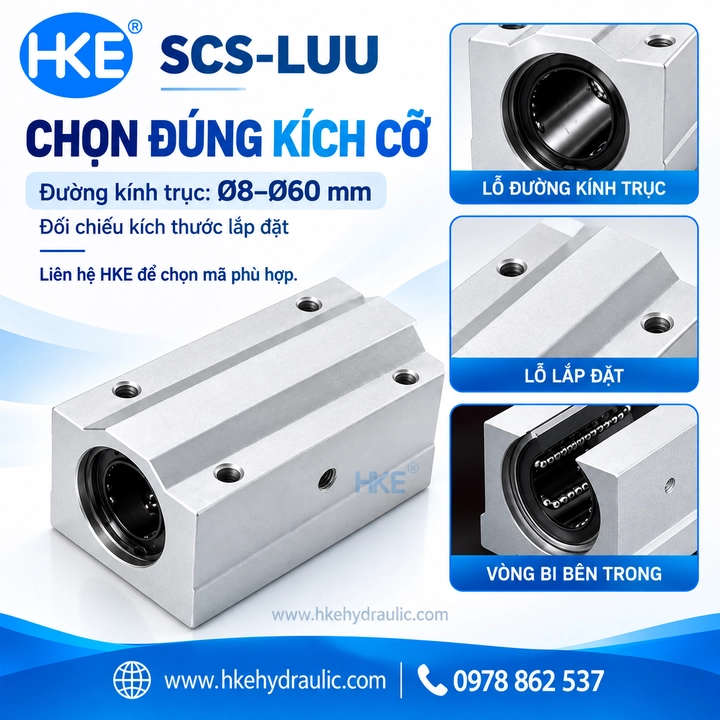

Điểm dễ nhận biết là thân dạng hộp bao quanh bạc trượt, kèm các lỗ liên kết để gá lên chi tiết chuyển động. Trục đi qua lỗ tâm của bạc. Khi xem ảnh sản phẩm, cần phân biệt thân gối bên ngoài, bộ phận dẫn hướng bên trong và vị trí vít lắp; chúng đảm nhiệm các chức năng khác nhau.
Cụm có gối giúp người thiết kế có sẵn các vị trí liên kết. Tuy nhiên, mặt gá trên máy vẫn phải phù hợp với chiều cao tâm và khoảng cách lỗ của đúng model. Một thân gối có vẻ giống nhau trong ảnh chưa chắc có cùng kích thước hoặc cùng cấu tạo bên trong.
Không nên mặc định mọi cụm dài đều sử dụng cùng một kiểu bạc. Chẳng hạn, THK mô tả dòng SL của hãng gồm hai bạc tiêu chuẩn trong vỏ nhôm. Đây là ví dụ cho thấy phải tra cấu tạo theo đúng nhà sản xuất, không lấy thông số của dòng tương tự để gán cho hàng đang chọn.
Cách đọc mã SCS-UU và SCS-LUU
Trong series đang giới thiệu tại HKE, số giữa mã cho biết đường kính trục danh nghĩa tính bằng mm; hậu tố có chữ L phân biệt phiên bản thân dài. Khi yêu cầu báo giá, nên ghi đủ mã thay vì chỉ ghi “SCS20” hoặc “bi trượt phi 20”.
| Ví dụ mã | Trục tương ứng | Kiểu trong series HKE |
|---|---|---|
| SCS8UU | Ø8 mm | Thân ngắn |
| SCS8LUU | Ø8 mm | Thân dài |
| SCS20UU | Ø20 mm | Thân ngắn |
| SCS20LUU | Ø20 mm | Thân dài |
Các cách gọi như “bi trượt có gối”, “bạc đạn tuyến tính có gối” hoặc “con trượt tròn có vỏ” có thể xuất hiện khi trao đổi mua hàng. Mã đầy đủ và bản vẽ vẫn là căn cứ rõ hơn tên gọi chung. Với ký hiệu SC, SCS hoặc mã hãng khác, cần đối chiếu catalog trước khi xem là tương đương.

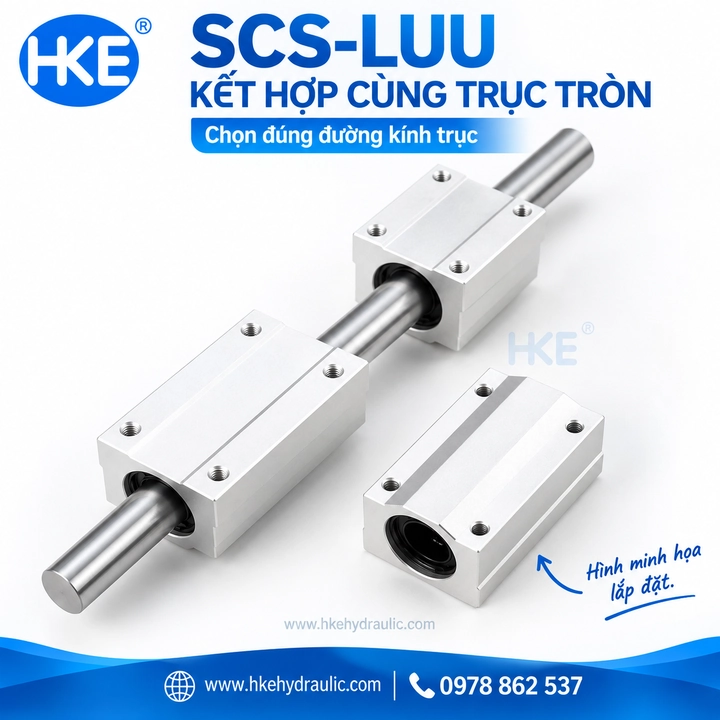

Con trượt SCS ngắn và dài khác nhau thế nào?
Khác biệt dễ thấy là chiều dài thân, nhưng điểm ảnh hưởng trực tiếp đến việc thay thế còn có khoảng cách lỗ dọc và vùng chiếm chỗ khi cơ cấu chạy. Không lấy kích thước loại ngắn nhân đôi để tạo bản vẽ loại dài.
| Thông số theo ảnh HKE | SCS8UU | SCS8LUU | SCS20UU | SCS20LUU |
|---|---|---|---|---|
| Đường kính trục, mm | 8 | 8 | 20 | 20 |
| Dài × rộng × cao, mm | 30 × 34 × 22 | 58 × 34 × 22 | 50 × 53 × 40 | 95 × 53 × 40 |
| Cao tâm, mm | 11 | 11 | 21 | 21 |
| Tâm lỗ ngang × dọc, mm | 24 × 18 | 24 × 42 | 40 × 40 | 40 × 70 |
Ví dụ cỡ trục 8 mm: cao tâm vẫn 11 mm nhưng khoảng cách lỗ dọc thay đổi từ 18 lên 42 mm. Do đó, tấm gá khoan theo bản ngắn không tự động khớp với bản dài. Với cỡ trục 20 mm, chiều dài tăng từ 50 lên 95 mm, không phải 100 mm.
Các số liệu trên lấy từ bộ ảnh HKE, phục vụ đối chiếu sản phẩm trong danh mục. Khi gặp một bản vẽ khác cùng mã, cần kiểm tra sai khác và xác nhận hàng thực tế trước khi gia công. Xem chi tiết SCS8LUU hoặc SCS20LUU.
Thân dài cũng không đồng nghĩa tải cho phép tăng gấp đôi. Khả năng làm việc của cụm phụ thuộc bạc, trục, hướng lực và bố trí các điểm đỡ; cần số liệu của đúng sản phẩm để tính toán.
5 bước chọn con trượt SCS đúng kích thước
1. Xác nhận đường kính trục
Khi chọn con trượt SCS, hãy đo trục và đọc mã chi tiết cũ nếu có. Đặc biệt chú ý các cỡ gần nhau như 12 và 13 mm: nhìn ảnh khó phân biệt, nhưng không thể thay thế cho nhau. Nếu trục đã mòn hoặc từng được sửa, cần kiểm tra thêm tình trạng bề mặt thay vì chỉ tin vào mã trên bạc.
2. Chọn kiểu thân theo không gian lắp
Trước khi lắp con trượt SCS, kiểm tra vùng gá, khoảng cách đến gối đỡ đầu trục và vị trí chặn hành trình. Một cụm dài hơn có thể chiếm thêm không gian tại hai vị trí biên. Chọn loại dài khi thiết kế phù hợp; không dùng chiều dài thân như tiêu chí duy nhất để xử lý rung hoặc độ rơ.
3. Đối chiếu chiều cao tâm và kích thước bao
Trên bản vẽ con trượt SCS, chiều cao từ đáy đến tâm trục khác với chiều cao tổng và chiều cao vai. Khi nhiều gối cùng đỡ một bàn trượt, phải xác định thống nhất mặt chuẩn. Lắp đúng đường kính nhưng lệch cao tâm vẫn có thể làm cụm khó căn chỉnh.
4. Kiểm tra lỗ bắt vít theo đúng phương
Đọc tâm lỗ ngang, tâm lỗ dọc và ký hiệu ren ở mặt sẽ sử dụng. Tính chiều dài vít theo độ dày tấm gá, vòng đệm và phần ăn ren, tránh chạm đáy lỗ. Không hoán đổi hai khoảng cách tâm lỗ chỉ vì chúng được ghi cạnh nhau trong bảng.
5. Đánh giá điều kiện làm việc
Để chọn con trượt SCS phù hợp, cần ghi nhận tải, vị trí trọng tâm, hành trình, tốc độ và môi trường bụi. Đây là dữ liệu để chọn cấu hình, không phải những thông số có thể suy ra từ tên mã. Với máy cần tính tuổi thọ hoặc tải cho phép, phải có catalog của đúng bạc và bố trí cụm máy.
Phân biệt bạc rời, bạc mặt bích và cụm có gối
| Nhóm | Đặc điểm nhận diện | Điểm cần xem khi chọn |
|---|---|---|
| LM | Bạc dạng trụ rời | Kích thước bạc và kết cấu giữ bạc trên máy |
| LMF, LMK, LMH | Bạc có mặt bích | Kiểu mặt bích, lỗ bắt và kích thước bao |
| SCS | Bạc lắp trong thân gối dạng hộp | Cao tâm, mặt gá và tâm lỗ của thân gối |
Không nên chuyển giữa các nhóm chỉ dựa vào cùng đường kính trục. Cách cố định và mặt chuẩn lắp khác nhau có thể đòi hỏi thay đổi kết cấu máy. Đọc thêm vòng bi trượt tròn: phân loại và cách chọn để xem tổng quan các nhóm.
Những lỗi thường gặp khi thay con trượt SCS
- Đặt nhầm bản ngắn và dài: kiểm tra hậu tố mã cùng chiều dài thực tế trước khi nhận hàng.
- Chỉ đo đường kính trục: bổ sung cao tâm và tâm lỗ để xác định khả năng lắp thay.
- Sao chép kích thước của sản phẩm khác hãng: đối chiếu bản vẽ và hàng thực tế, nhất là khi chuẩn bị khoan tấm gá.
- Siết vít để kéo cụm lệch vào vị trí: kiểm tra lại căn chỉnh trục và mặt gá; không dùng lực siết để bù sai lệch hình học.
- Quy mọi hiện tượng kẹt cho bạc mới: cần kiểm tra phoi, tình trạng trục và hiện tượng thay đổi sau khi siết liên kết.
Trước khi tháo lắp, dừng máy và giữ ổn định cơ cấu theo quy trình của thiết bị. Sau khi lắp, kiểm tra chuyển động và khoảng hở trước khi đưa máy trở lại chế độ làm việc. Chất bôi trơn, chu kỳ bổ sung và lực siết cần theo hướng dẫn của đúng sản phẩm; không áp một giá trị chung cho mọi cỡ.
Tra nhanh series tại HKE Hydraulic
Danh mục con trượt tròn có gối SCS hiện gồm nhóm UU thân ngắn từ cỡ 6 và nhóm LUU thân dài từ cỡ 8. Mỗi trang sản phẩm có bản vẽ riêng để đối chiếu trước khi chọn.
| Trục, mm | Bản ngắn | Bản dài |
|---|---|---|
| 6 | SCS6UU | Không nằm trong bộ series dài HKE đang giới thiệu |
| 8 | SCS8UU | SCS8LUU |
| 10 | SCS10UU | SCS10LUU |
| 12 | SCS12UU | SCS12LUU |
| 13 | SCS13UU | SCS13LUU |
| 16 | SCS16UU | SCS16LUU |
| 20 | SCS20UU | SCS20LUU |
| 25 | SCS25UU | SCS25LUU |
| 30 | SCS30UU | SCS30LUU |
| 35 | SCS35UU | SCS35LUU |
| 40 | SCS40UU | SCS40LUU |
| 50 | SCS50UU | SCS50LUU |
| 60 | SCS60UU | SCS60LUU |
Câu hỏi thường gặp
Có thể thay hai gối ngắn bằng một gối dài không?
Không thể kết luận chỉ từ chiều dài tổng. Khoảng cách giữa các điểm đỡ và vị trí tải sẽ thay đổi. Cần xem lại bố trí, thông số tải và cách liên kết của cả cơ cấu.
Tại sao cùng đường kính trục nhưng lắp không vừa?
Hai con trượt SCS có thể khác cao tâm, tâm lỗ, kích thước bao hoặc mặt lắp. Hãy đối chiếu bản vẽ đúng mã và đo lại chi tiết cũ trước khi chỉnh sửa tấm gá.
Khi nhờ chọn con trượt SCS cần gửi thông tin nào?
Gửi mã đầy đủ, số lượng, đường kính trục, ảnh mặt đầu và mặt gá. Nếu không còn mã, bổ sung dài × rộng × cao, cao tâm và khoảng cách lỗ thực đo.
Để kiểm tra mã và bản vẽ phù hợp, liên hệ HKE Hydraulic qua 0978 862 537. Với yêu cầu thiết kế mới, gửi thêm bố trí tải và hành trình để có đủ cơ sở trao đổi phương án.
