Con trượt tròn LMF40UU mặt bích tròn, kích thước 40x60x80 mm, PCD 78 mm

Con trượt tròn LMF40UU mặt bích tròn 40x60x80 mm - Ảnh 2

Con trượt tròn LMF40UU mặt bích tròn 40x60x80 mm - Ảnh 3

Vòng bi trượt tròn LMF-UU mặt bích tròn nhìn từ hai phía

Con trượt tròn LMF40UU mặt bích tròn 40x60x80 mm - Ảnh 5

Con trượt tròn LMF40UU mặt bích tròn 40x60x80 mm - Ảnh 6

Con trượt tròn LMF40UU mặt bích tròn 40x60x80 mm

Liên hệ

Con trượt tròn LMF40UU mặt bích tròn 4 lỗ, thân ngắn, dùng cho trục Ø40 mm.

dr × D × L: 40 × 60 × 80 mm.
Bích Ø96 mm, dày 13 mm; PCD 78 mm.
4 lỗ xuyên Ø9 mm; khoét bậc Ø14, sâu 8,1 mm.

Gửi ảnh mẫu hoặc kích thước gá để HKE đối chiếu mã. Tư vấn: 0978 862 537.

SKU: LMF40UU Danh mục: Con trượt tròn mặt bích tròn LMF, Bi trượt tròn, VÒNG BI Thẻ: vòng bi mặt bích tròn, vòng bi tuyến tính Thương hiệu: HKE HYDRAULIC

1. Con trượt tròn LMF40UU: chọn đúng trục Ø40 mm

Con trượt tròn LMF40UU là bạc đạn tuyến tính mặt bích tròn, thân ngắn, có kích thước đường kính trong × đường kính thân × tổng chiều dài 40 × 60 × 80 mm. Mặt bích ngoài Ø96 mm có 4 lỗ bắt vít trên vòng tâm PCD 78 mm.

Sản phẩm còn được gọi là vòng bi LMF40UU, bạc đạn trượt LMF40UU hoặc bạc trượt mặt bích tròn phi 40. Khi đặt hàng, ghi đầy đủ mã LMF40UU cùng số lượng và ảnh mẫu để tránh nhầm với bản thân dài hoặc kiểu bích khác.

Kiểm tra đầu vít và phần khoét bậc

LMF40UU có lỗ xuyên Ø9 mm, khoét bậc Ø14 mm sâu 8,1 mm. Khi chọn vít, cần kiểm tra kích thước đầu vít và chiều dài ăn ren thực tế trong tấm gá.

2. Bảng kích thước LMF40UU và cách đo mẫu

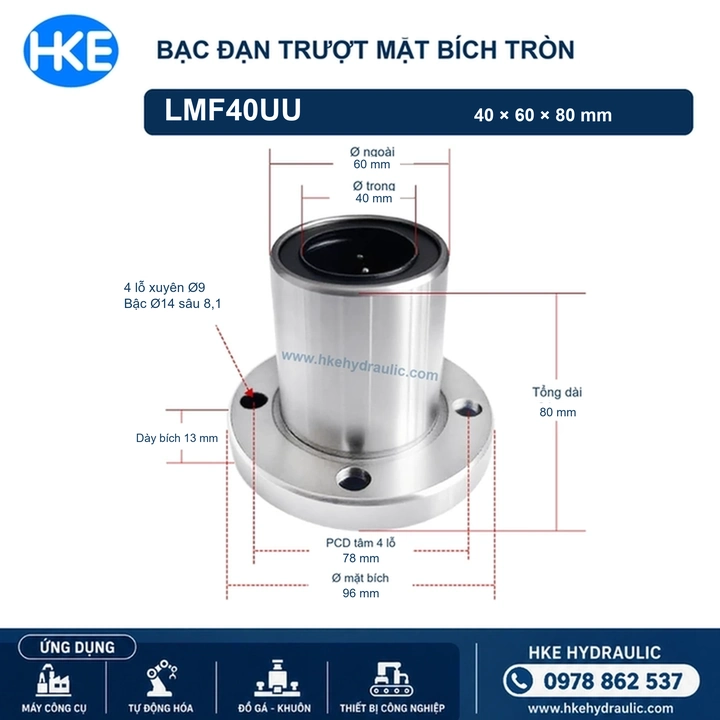

Thông số bên dưới được đối chiếu từ ảnh kích thước sản phẩm đã tải lên. Đơn vị: mm.

Thông số	LMF40UU
Đường kính trong dr	40
Đường kính thân D	60
Tổng chiều dài L	80
Đường kính mặt bích	96
Chiều dày bích	13
PCD vòng tâm 4 lỗ	78
Lỗ xuyên	4 lỗ Ø9
Khoét bậc	Ø14, sâu 8,1
Kiểu thân	Thân ngắn
Kiểu bích	Tròn

PCD là đường kính đường tròn đi qua tâm các lỗ bắt vít. Không lấy đường kính ngoài bích Ø96 mm làm PCD. Khi đo mẫu, kiểm tra riêng lỗ trong, thân ngoài, chiều dài, bích và vòng tâm lỗ; ảnh chụp chính diện giúp nhận biết bố trí lỗ rõ hơn.

3. Cấu tạo và nguyên lý của bạc đạn LMF40UU

Bạc đạn tuyến tính sử dụng bi tuần hoàn để hỗ trợ chuyển động tịnh tiến dọc trục dẫn hướng. Thân bạc định vị trong cụm lắp, mặt bích tạo vị trí bắt vít vào tấm gá. Độ thẳng của trục, độ đồng tâm, bôi trơn và bụi bẩn đều ảnh hưởng đến chuyển động thực tế.

LMF là kiểu bích tròn, khác LMK bích vuông và LMH bích oval. Có thể tham khảo cách phân loại tại tài liệu các kiểu bạc đạn bích tròn của THK. Thông số tải của một hãng không tự động áp dụng cho sản phẩm khác cùng mã.

4. Ứng dụng và điều kiện lựa chọn

Con trượt tròn LMF40UU có thể được xem xét cho đồ gá di chuyển, bàn trượt, cơ cấu cấp phôi hoặc cụm dẫn hướng của máy tự động dùng trục Ø40 mm. Việc chọn cho máy cụ thể phải xét tải, hành trình, tốc độ, độ chính xác và môi trường vận hành.

Với cụm máy có sẵn, ưu tiên đối chiếu mẫu tháo ra và vị trí gá. Với máy thiết kế mới, cần dữ liệu tải và dung sai của đúng sản phẩm trước khi chốt. Không suy ra tải cho phép từ đường kính trục hoặc số lỗ bắt vít.

5. So sánh LMF40UU với các mã gần cỡ

Mã	dr × D × L (mm)	Bích / PCD (mm)
LMF35UU	35 × 52 × 70	Ø82 / 67
LMF40UU	40 × 60 × 80	Ø96 / 78
LMF50UU	50 × 80 × 100	Ø116 / 98

LMF50UU có cùng kích thước lỗ xuyên và khoét bậc, nhưng bích Ø116 mm và PCD 98 mm, khác LMF40UU bích Ø96 và PCD 78 mm.

UU thân ngắn và LUU thân dài: trang này mô tả LMF40UU dài 80 mm. Khi cần bản LUU, đối chiếu chiều dài và bản vẽ riêng; không nhân chiều dài theo một tỷ lệ cố định để suy ra thông số. Cùng cỡ trục cũng không bảo đảm thay trực tiếp giữa LMF, LMK và LMH.

6. Ưu điểm của thiết kế mặt bích tròn

Mặt bích tích hợp tạo vị trí lắp vào tấm gá theo bản vẽ.
Bốn lỗ trên vòng tâm giúp xác định bố trí bắt vít rõ ràng.
Kiểu thân ngắn phù hợp để xem xét khi không gian dọc trục bị giới hạn, sau khi kiểm tra tải và điều kiện làm việc.

7. Lỗi thường gặp khi lắp con trượt tròn LMF40UU

Lỗ bích không khớp: kiểm tra PCD 78 mm, lỗ xuyên Ø9 mm và hướng bố trí lỗ. Không lấy đường kính bích thay vòng tâm.

Đầu vít không vào bậc: kiểm tra khoét bậc Ø14 mm, sâu 8,1 mm và kích thước đầu vít thực tế. Chiều dài vít phụ thuộc tấm gá, không chọn chỉ theo chiều dày bích.

Trượt nặng, có tiếng hoặc nhanh mòn: kiểm tra trục xước, lệch đồng tâm, bạc lắp nghiêng, bụi bẩn và bôi trơn. Không đóng búa trực tiếp vào vòng giữ bi để ép qua trục. Sau lắp, kiểm tra chuyển động toàn hành trình trước khi vận hành máy.

8. Báo giá LMF40UU tại HKE Hydraulic

HKE Hydraulic hỗ trợ đối chiếu mã và kích thước lắp đặt cho khách hàng tại Quy Nhơn và khu vực lân cận. Để báo giá đúng, gửi mã LMF40UU, số lượng, ảnh mẫu hoặc bản vẽ và yêu cầu giao hàng.

Mẫu yêu cầu nhanh: “Cần LMF40UU, trục Ø40, thân Ø60, dài 80, bích Ø96, PCD 78 mm; số lượng …”. Liên hệ 0978 862 537 để xác nhận tình trạng hàng và giá tại thời điểm đặt mua.
