Con trượt tròn LMF50UU mặt bích tròn 50x80x100 mm
Liên hệ
Con trượt tròn LMF50UU mặt bích tròn 4 lỗ, thân ngắn, dùng cho trục Ø50 mm.
- dr × D × L: 50 × 80 × 100 mm.
- Bích Ø116 mm, dày 13 mm; PCD 98 mm.
- 4 lỗ xuyên Ø9 mm; khoét bậc Ø14, sâu 8,1 mm.
Gửi ảnh mẫu hoặc kích thước gá để HKE đối chiếu mã. Tư vấn: 0978 862 537.
1. Con trượt tròn LMF50UU: chọn đúng trục Ø50 mm
Con trượt tròn LMF50UU là bạc đạn tuyến tính mặt bích tròn, thân ngắn, có kích thước đường kính trong × đường kính thân × tổng chiều dài 50 × 80 × 100 mm. Mặt bích ngoài Ø116 mm có 4 lỗ bắt vít trên vòng tâm PCD 98 mm.
Sản phẩm còn được gọi là vòng bi LMF50UU, bạc đạn trượt LMF50UU hoặc bạc trượt mặt bích tròn phi 50. Khi đặt hàng, ghi đầy đủ mã LMF50UU cùng số lượng và ảnh mẫu để tránh nhầm với bản thân dài hoặc kiểu bích khác.
Bích Ø116 cần khoảng trống lắp đặt riêng
LMF50UU dùng trục Ø50 mm, thân Ø80 mm và dài 100 mm. Cần kiểm tra cả lỗ định vị thân, khoảng trống quanh bích và khoảng cách tới chi tiết chuyển động.

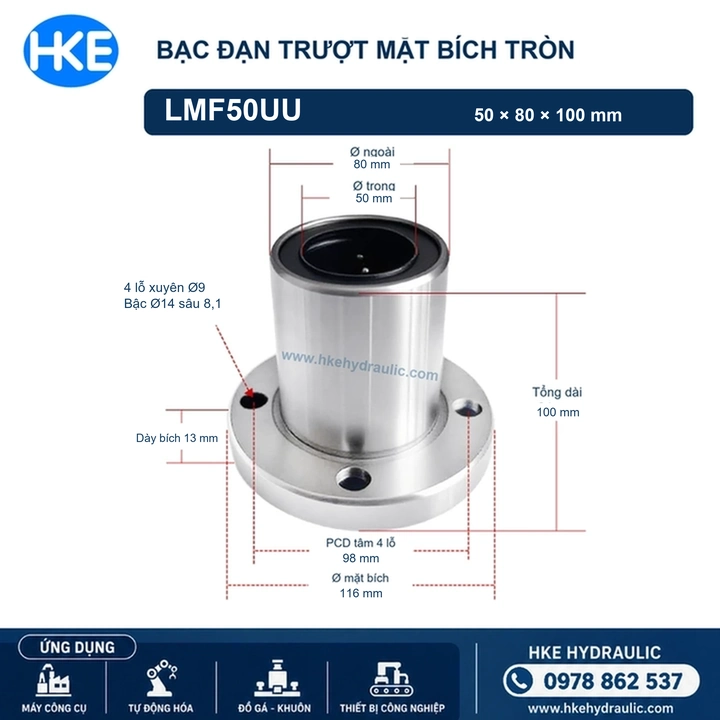

2. Bảng kích thước LMF50UU và cách đo mẫu
Thông số bên dưới được đối chiếu từ ảnh kích thước sản phẩm đã tải lên. Đơn vị: mm.
| Thông số | LMF50UU |
|---|---|
| Đường kính trong dr | 50 |
| Đường kính thân D | 80 |
| Tổng chiều dài L | 100 |
| Đường kính mặt bích | 116 |
| Chiều dày bích | 13 |
| PCD vòng tâm 4 lỗ | 98 |
| Lỗ xuyên | 4 lỗ Ø9 |
| Khoét bậc | Ø14, sâu 8,1 |
| Kiểu thân | Thân ngắn |
| Kiểu bích | Tròn |
PCD là đường kính đường tròn đi qua tâm các lỗ bắt vít. Không lấy đường kính ngoài bích Ø116 mm làm PCD. Khi đo mẫu, kiểm tra riêng lỗ trong, thân ngoài, chiều dài, bích và vòng tâm lỗ; ảnh chụp chính diện giúp nhận biết bố trí lỗ rõ hơn.
3. Cấu tạo và nguyên lý của bạc đạn LMF50UU
Bạc đạn tuyến tính sử dụng bi tuần hoàn để hỗ trợ chuyển động tịnh tiến dọc trục dẫn hướng. Thân bạc định vị trong cụm lắp, mặt bích tạo vị trí bắt vít vào tấm gá. Độ thẳng của trục, độ đồng tâm, bôi trơn và bụi bẩn đều ảnh hưởng đến chuyển động thực tế.
LMF là kiểu bích tròn, khác LMK bích vuông và LMH bích oval. Có thể tham khảo cách phân loại tại tài liệu các kiểu bạc đạn bích tròn của THK. Thông số tải của một hãng không tự động áp dụng cho sản phẩm khác cùng mã.
4. Ứng dụng và điều kiện lựa chọn
Con trượt tròn LMF50UU có thể được xem xét cho đồ gá di chuyển, bàn trượt, cơ cấu cấp phôi hoặc cụm dẫn hướng của máy tự động dùng trục Ø50 mm. Việc chọn cho máy cụ thể phải xét tải, hành trình, tốc độ, độ chính xác và môi trường vận hành.
Với cụm máy có sẵn, ưu tiên đối chiếu mẫu tháo ra và vị trí gá. Với máy thiết kế mới, cần dữ liệu tải và dung sai của đúng sản phẩm trước khi chốt. Không suy ra tải cho phép từ đường kính trục hoặc số lỗ bắt vít.
5. So sánh LMF50UU với các mã gần cỡ
| Mã | dr × D × L (mm) | Bích / PCD (mm) |
|---|---|---|
| LMF40UU | 40 × 60 × 80 | Ø96 / 78 |
| LMF50UU | 50 × 80 × 100 | Ø116 / 98 |
| LMF60UU | 60 × 90 × 110 | Ø134 / 112 |
Bích LMF50UU và LMF40UU cùng dày 13 mm; điều đó không đồng nghĩa cùng kết cấu gá hoặc khả năng thay lắp.
UU thân ngắn và LUU thân dài: trang này mô tả LMF50UU dài 100 mm. Khi cần bản LUU, đối chiếu chiều dài và bản vẽ riêng; không nhân chiều dài theo một tỷ lệ cố định để suy ra thông số. Cùng cỡ trục cũng không bảo đảm thay trực tiếp giữa LMF, LMK và LMH.
6. Ưu điểm của thiết kế mặt bích tròn
- Mặt bích tích hợp tạo vị trí lắp vào tấm gá theo bản vẽ.
- Bốn lỗ trên vòng tâm giúp xác định bố trí bắt vít rõ ràng.
- Kiểu thân ngắn phù hợp để xem xét khi không gian dọc trục bị giới hạn, sau khi kiểm tra tải và điều kiện làm việc.
7. Lỗi thường gặp khi lắp con trượt tròn LMF50UU
Lỗ bích không khớp: kiểm tra PCD 98 mm, lỗ xuyên Ø9 mm và hướng bố trí lỗ. Không lấy đường kính bích thay vòng tâm.
Đầu vít không vào bậc: kiểm tra khoét bậc Ø14 mm, sâu 8,1 mm và kích thước đầu vít thực tế. Chiều dài vít phụ thuộc tấm gá, không chọn chỉ theo chiều dày bích.
Trượt nặng, có tiếng hoặc nhanh mòn: kiểm tra trục xước, lệch đồng tâm, bạc lắp nghiêng, bụi bẩn và bôi trơn. Không đóng búa trực tiếp vào vòng giữ bi để ép qua trục. Sau lắp, kiểm tra chuyển động toàn hành trình trước khi vận hành máy.
8. Báo giá LMF50UU tại HKE Hydraulic
HKE Hydraulic hỗ trợ đối chiếu mã và kích thước lắp đặt cho khách hàng tại Quy Nhơn và khu vực lân cận. Để báo giá đúng, gửi mã LMF50UU, số lượng, ảnh mẫu hoặc bản vẽ và yêu cầu giao hàng.
Mẫu yêu cầu nhanh: “Cần LMF50UU, trục Ø50, thân Ø80, dài 100, bích Ø116, PCD 98 mm; số lượng …”. Liên hệ 0978 862 537 để xác nhận tình trạng hàng và giá tại thời điểm đặt mua.
9. Câu hỏi thường gặp
LMF50UU lắp trục bao nhiêu?
Dùng với trục đường kính danh nghĩa 50 mm. Cần kiểm tra dung sai và tình trạng bề mặt trục khi lắp.
PCD 98 mm có phải đường kính bích không?
Không. PCD 98 mm là vòng đi qua tâm 4 lỗ; đường kính ngoài bích của LMF50UU là 116 mm.
LMF50UU có thay được bản thân dài không?
Không thay chỉ dựa vào đường kính trong. Bản này dài 100 mm; cần so sánh chiều dài, vị trí gá và yêu cầu làm việc với đúng bản thân dài.
