Con trượt tròn LMH8UU mặt bích oval 2 lỗ

1. Giới thiệu con trượt tròn LMH8UU

Con trượt tròn LMH8UU là bạc đạn tuyến tính mặt bích oval 2 lỗ, dùng cho trục Ø8 mm. Kích thước trong × ngoài × dài của thân là 8 × 15 × 24 mm. Mặt bích cắt phẳng hai cạnh cho phép bắt bạc vào tấm gá bằng bulông.

Điểm cần chú ý khi thay LMH8UU là tổng chiều dài và tâm hai lỗ đều bằng 24 mm nhưng là hai kích thước khác nhau. Thân ngoài Ø15 mm và bích rộng 21 mm cũng cần được đo riêng để tránh chọn đúng trục nhưng sai tấm gá.

2. Thông số kỹ thuật LMH8UU

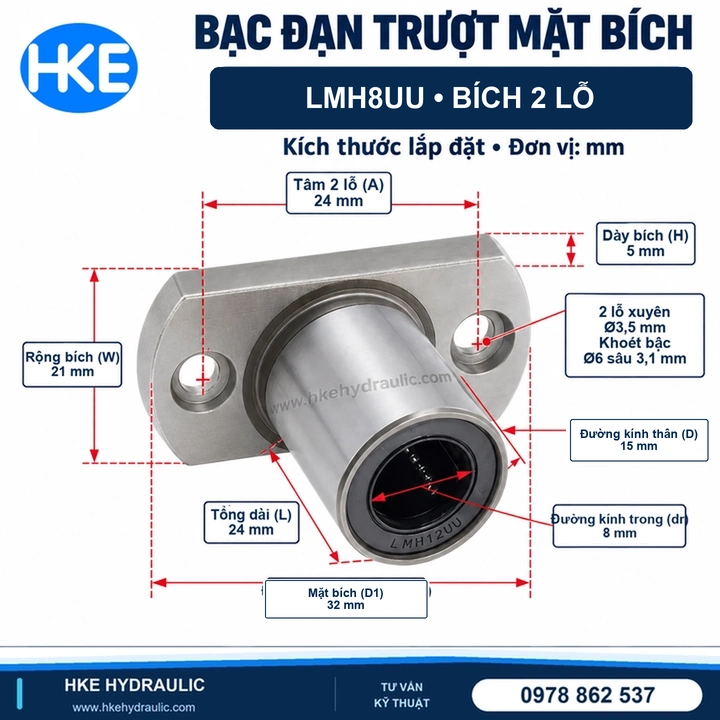

Bảng dưới đây ghi theo ảnh kích thước HKE cung cấp cho LMH8UU. Đơn vị kích thước: mm.

3. Cấu tạo và nguyên lý làm việc

Bạc trượt gồm thân, mặt bích, các viên bi và bộ phận dẫn hướng bi. Khi bạc và trục dịch chuyển tương đối theo phương dọc trục, bi tuần hoàn để hỗ trợ chuyển động tuyến tính. Mặt bích cố định bạc với chi tiết gá; lực dẫn động phải do cơ cấu khác cung cấp.

Hậu tố UU thường chỉ phớt bảo vệ hai đầu. Khi làm việc gần phoi, bụi mài hoặc chất bẩn, cần cân nhắc che chắn ngoài phù hợp; không coi phớt là khả năng chống nước hoàn toàn.

4. Ứng dụng của bạc đạn LMH8UU

LMH8UU có thể được xem xét cho cơ cấu trượt nhỏ, đồ gá kiểm tra và thiết bị lắp ráp sử dụng trục Ø8 mm. Kiểu bắt bích phù hợp khi chi tiết di chuyển có tấm gá để cố định bạc trực tiếp.

Khi lựa chọn, cần xét tải, hành trình, hướng lực và độ võng của trục. Bộ ảnh hiện có chưa cung cấp tải trọng, tốc độ giới hạn hoặc dung sai lắp ghép, nên các yêu cầu này cần xác nhận trước khi chốt thiết kế.

5. So sánh LMH8UU với các mã liên quan

Phân biệt LMH với LMF và LMK bằng kiểu mặt bích, không chỉ bằng số lỗ. Series LMH của HKE có cả phiên bản 2 lỗ và 4 lỗ theo từng mã.

6. Ưu điểm của thiết kế mặt bích oval

• Bắt trực tiếp vào tấm gá qua hai lỗ trên bích.
• Hai cạnh phẳng giúp bố trí khi hạn chế không gian theo chiều rộng bích.
• Bảng kích thước riêng của LMH8UU giúp kiểm tra thân, bích và tâm lỗ trước khi đặt hàng.

7. Lỗi thường gặp và lưu ý lắp đặt

Nếu bạc trượt nặng sau khi siết bulông, cần kiểm tra độ phẳng mặt gá, độ đồng tâm và độ song song các trục. Không ép siết để kéo bạc vào một vị trí bị lệch. Nếu có tiếng hoặc độ rơ, kiểm tra bề mặt trục, bụi bẩn, tình trạng bạc và bôi trơn.

Với LMH8UU, hãy đo tâm lỗ 24 mm và kiểm tra khoảng trống cho bích 32 × 21 mm. Làm sạch trục và loại bỏ ba via trước khi lắp; không đóng búa trực tiếp vào bạc. Loại chất bôi trơn và chu kỳ bảo dưỡng cần phù hợp hướng dẫn nhà cung cấp và môi trường làm việc.

8. Tư vấn chọn LMH8UU tại HKE Hydraulic

Khi cần mua hoặc thay bạc trượt, gửi mã LMH8UU, số lượng, ảnh chi tiết cũ và kích thước tấm gá cho HKE. Với cơ cấu mới, bổ sung hành trình và hướng tải để đối chiếu lựa chọn. Liên hệ 0978 862 537 để được tư vấn kỹ thuật, xác nhận tình trạng hàng và báo giá.

9. Câu hỏi thường gặp

LMH8UU dùng trục bao nhiêu?

Dùng trục danh nghĩa Ø8 mm. Cần kiểm tra thêm dung sai, độ thẳng và chất lượng bề mặt trục phù hợp với bạc tuyến tính.

Tâm lỗ và đường kính lỗ bắt bulông là bao nhiêu?

Tâm 2 lỗ 24 mm; lỗ xuyên Ø3,5 mm, khoét bậc Ø6 mm sâu 3,1 mm theo ảnh HKE.

Có thể thay bằng LM8UU không?

Không lắp thay trực tiếp theo cùng kiểu gá: LM8UU không có mặt bích, còn LMH8UU bắt bằng bích oval. Cần đối chiếu thiết kế cụm gá.

Bản LUU khác bản UU thế nào?

LMH8LUU là bản thân dài. Trước khi thay cần kiểm tra bản vẽ và không gian lắp, không chỉ đối chiếu đường kính trục.

10. Sản phẩm và tài liệu liên quan

• Danh mục con trượt tròn mặt bích oval LMH
• Con trượt tròn LMH6UU
• Vòng bi LMH16UU
• Dòng LMK mặt bích vuông
• THK: phân loại mặt bích cắt cạnh LMH — tham khảo kiểu kết cấu, không xác nhận thương hiệu hoặc tải trọng của sản phẩm HKE.
