Con trượt tròn SBR35LUU Ø35, kích thước 160 × 80 × 63 mm, bước lỗ 55 × 120 mm

Dòng con trượt tròn gối hở thân dài SBR-LUU

Ảnh giới thiệu con trượt tròn SBR-LUU thân dài

Ảnh sản phẩm dòng con trượt gối hở thân dài

Ảnh giới thiệu dòng SBR-LUU tại HKE Hydraulic

Con trượt tròn SBR35LUU gối hở thân dài – Ø35 mm

Liên hệ

SBR35LUU – gối trượt hở thân dài cho trục Ø35 mm. Kích thước 160 × 80 × 63 mm, bước lỗ 55 × 120 mm, 4 lỗ ren M8. Liên hệ HKE Hydraulic: 0978 862 537.

SKU: SBR35LUU Danh mục: Con trượt tròn gối hở SBR, Bi trượt tròn, VÒNG BI Thẻ: Bạc đạn trượt hở, Con trượt có gối hở, con trượt tròn phi 35, vòng bi tuyến tính Thương hiệu: HKE HYDRAULIC

Mô tả
Đánh giá (0)

Con trượt tròn SBR35LUU là gối bi hở thân dài dùng cho trục Ø35 mm có đế đỡ. Thân có kích thước 160 × 80 × 63 mm, bước lỗ 55 × 120 mm, dùng để liên kết bàn trượt hoặc tấm gá với hệ dẫn hướng.

Thông số kỹ thuật SBR35LUU

Các kích thước dưới đây theo ảnh sản phẩm HKE, đơn vị mm. Chiều cao ghi trong bảng là chiều cao tổng của thân gối.

Hạng mục	Thông số kỹ thuật
Mã sản phẩm	SBR35LUU
Kiểu gối	Gối hở, thân dài
Đường kính trục	Ø35 mm
Chiều dài thân	160 mm
Chiều rộng thân	80 mm
Chiều cao tổng	63 mm
Bước lỗ ngang × dọc	55 × 120 mm
Lỗ lắp trên mặt gá	4 lỗ ren M8

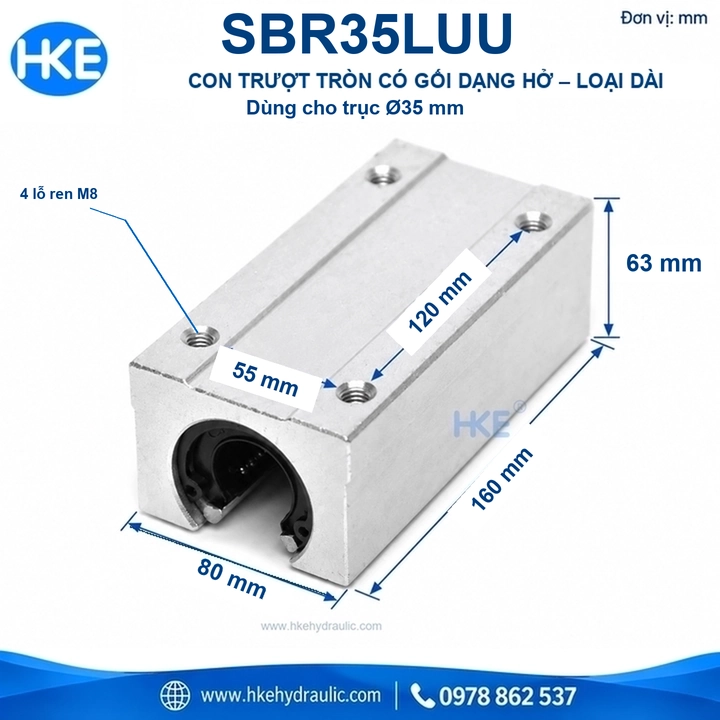

Kích thước con trượt tròn SBR35LUU gối hở thân dài Ø35 mm — Dài 160 × rộng 80 × cao 63 mm; bước lỗ 55 × 120 mm.

Chọn mặt gá theo kích thước thực tế

Mẫu HKE có thân dài 160 mm, bước lỗ 55 × 120 mm và 4 lỗ ren M8. Khi thay gối cũ, ưu tiên đối chiếu ba kích thước này vì cùng tên mã trên thị trường có thể có bản vẽ khác.

Mặt gá cần đủ chỗ cho thân rộng 80 mm và chiều cao tổng 63 mm. Cỡ ren M8 chỉ cho biết loại ren, không phải chiều dài bu lông cần dùng.

Khi tìm theo cách gọi rút gọn SBR35L, nên xác nhận rõ loại thân dài. Có thể xem phiên bản gối hở thân ngắn cùng cỡ trục để chọn đúng cấu hình. Hai phiên bản cần được kiểm tra riêng về chiều dài và vị trí lỗ lắp.

Cấu tạo gối hở thân dài

Phần khuyết phía dưới tạo khoảng trống cho đế đỡ dọc thanh trượt. Thân gối bao quanh cụm bi tuyến tính, còn mặt gá phía trên liên kết với bộ phận chuyển động của máy.

Ảnh chi tiết dòng dài cho thấy cụm bi và các lá thép chặn bố trí dọc thân. Gối trượt là bộ phận chuyển động trên ray; khi đặt cả bộ dẫn hướng, cần xác định thêm chiều dài ray và số gối trên mỗi thanh.

Cụm bi và lá thép chặn của dòng SBR-LUU thân dài — Ảnh minh họa cấu tạo chung dòng dài; kích thước từng mã xem ở bảng thông số.

Lắp đặt và sử dụng

Trước khi lắp con trượt tròn SBR35LUU, làm sạch mặt gá và bề mặt trục. Đưa gối vào thẳng tâm, tránh gõ vào phớt hoặc bộ phận giữ bi.

Gá sơ bộ rồi kiểm tra chuyển động chậm trên toàn hành trình.
Căn chỉnh ray và mặt gá trước khi siết hoàn tất.
Kiểm tra khoảng trống với chặn cuối hành trình và các chi tiết xung quanh.
Che chắn bụi, phoi; bôi trơn theo hướng dẫn của sản phẩm.

Đối với cụm máy mới, cần xét hướng tải, vị trí trọng tâm và khoảng cách giữa các gối. Không suy ra tải cho phép chỉ từ kích thước thân hoặc số lỗ bắt vít.
