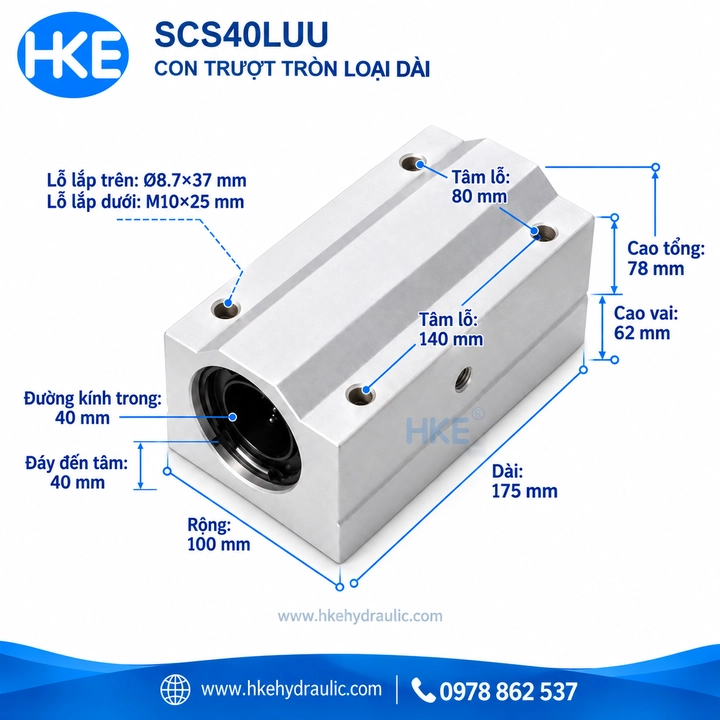

Con trượt tròn SCS40LUU là mẫu thân dài cho trục Ø40 mm, có kích thước 175 × 100 × 78 mm và tâm lỗ 80 × 140 mm theo ảnh kỹ thuật HKE. Nếu đang tìm SCS40 loại dài để thay thế hoặc làm cụm gá mới, cần đối chiếu cả cao tâm 40 mm và vị trí bắt vít, không chỉ đường kính trục.
Ảnh kỹ thuật mã trục 40 mm ghi lỗ trên Ø8,7 × 37 mm và lỗ dưới M10 × 25 mm. Đây là hai ký hiệu được ghi ở hai vị trí lắp; cần đối chiếu mặt sử dụng trước khi chọn vít hoặc dựng bản vẽ tấm gá.
Thông số con trượt tròn SCS40LUU
| Thông số | Giá trị theo ảnh HKE |
|---|---|
| Mã sản phẩm | SCS40LUU |
| Kiểu con trượt | Có gối, dạng kín, thân dài |
| Đường kính trục tương ứng | 40 mm |
| Chiều dài | 175 mm |
| Chiều rộng | 100 mm |
| Chiều cao tổng | 78 mm |
| Đáy đến tâm trục | 40 mm |
| Chiều cao vai | 62 mm |
| Tâm lỗ ngang × dọc | 80 × 140 mm |
| Lỗ lắp trên — ký hiệu trên ảnh | Ø8.7 × 37 mm |
| Lỗ lắp dưới — ký hiệu trên ảnh | M10 × 25 mm |
Đơn vị kích thước là mm. Ký hiệu lỗ trên và lỗ dưới được chép theo bản vẽ của đúng mã. Trước khi gia công tấm liên kết, kiểm tra mặt lắp, chiều sâu lỗ và chiều dài ăn ren trên chi tiết thực tế.
Đọc đúng lỗ lắp trên và ren lắp dưới
Thân dài 175 mm, rộng 100 mm, cao tổng 78 mm. Tâm lỗ 80 × 140 mm giúp bố trí lỗ liên kết, còn cao tâm 40 mm dùng để kiểm tra trục. Đừng nhầm chiều cao tâm với chiều cao vai 62 mm.
So sánh SCS40UU ngắn và bản dài
| Kích thước | Bản ngắn UU | Bản dài LUU |
|---|---|---|
| Trục dùng chung | Ø40 mm | Ø40 mm |
| Chiều dài thân | 89 mm | 175 mm |
| Tâm lỗ dọc | 60 mm | 140 mm |
| Cao tâm | 40 mm | 40 mm |
Theo bộ ảnh HKE, bản dài tăng 86 mm chiều dài thân và 80 mm khoảng cách lỗ dọc. Vì vậy, cùng đường kính trục và cao tâm chưa đủ để kết luận thay trực tiếp. Cần kiểm tra cả tấm gá và vị trí đầu, cuối hành trình.
Xem con trượt SCS40UU thân ngắn để đối chiếu đầy đủ bản vẽ. Khi cần tra các cỡ khác, vào danh mục con trượt tròn có gối SCS, phân biệt rõ hậu tố UU và LUU trong yêu cầu mua hàng.
Kiểm tra khi thay loại ngắn bằng loại dài
Theo bộ ảnh HKE, bản ngắn cùng đường kính dài 89 mm và tâm lỗ dọc 60 mm. Chuyển sang bản dài làm thay đổi cả vùng chiếm chỗ và vị trí lỗ; nên đối chiếu bản vẽ tổng thể thay vì chỉ kiểm tra mặt đầu lắp vừa trục.
Thân gối có các vị trí liên kết giúp gắn bạc trượt với tấm gá. Để hiểu sự khác nhau giữa bạc rời, bạc mặt bích và cụm có gối, tham khảo hướng dẫn chọn vòng bi trượt tròn. Chọn đúng kiểu kết cấu sẽ thuận tiện hơn khi bố trí máy và bảo trì.
4 bước kiểm tra trước khi lắp đặt
- Kiểm tra trục: xác nhận đường kính Ø40 mm, tình trạng bề mặt và độ thẳng; làm sạch vùng lắp để tránh đưa phoi vào bạc.
- Đối chiếu mặt gá: kiểm tra cao tâm 40 mm, độ phẳng tấm liên kết và tâm lỗ 80 × 140 mm theo đúng phương ngang, dọc.
- Chọn vít theo mặt lắp: đọc ký hiệu lỗ của bản vẽ, tính độ dày tấm cùng phần ăn ren; tránh dùng vít chạm đáy lỗ.
- Kiểm tra chuyển động: căn chỉnh cụm trước khi siết hoàn tất, kiểm tra khoảng hở tại các vị trí biên và chạy thử theo quy trình của máy.
Nếu xuất hiện kẹt sau khi siết, kiểm tra sự đồng trục và mặt gá trước khi đổi sang một mã khác. Không dùng lực siết để kéo một cụm lệch về vị trí. Với máy đang sử dụng, việc tháo lắp cần thực hiện khi cơ cấu đã được dừng và giữ ổn định.
Câu hỏi khi chọn SCS40LUU
Mẫu này có thay trực tiếp cho loại ngắn không?
Cần kiểm tra lại. Trong hai bản vẽ cùng cỡ trục, chiều dài thân lần lượt 89 và 175 mm; tâm lỗ dọc 60 và 140 mm. Tấm gá cũ có thể cần thiết kế lại dù đường kính trục giống nhau.
Có thể xác định tải cho phép từ kích thước không?
Không nên suy ra tải cho phép từ kích thước bao. Cần thông số tải của đúng bạc và điều kiện bố trí cụm máy. Bảng trên phục vụ đối chiếu lắp đặt, không phải bảng tải trọng.
Cần gửi gì để kiểm tra đúng hàng thay thế?
Gửi mã, số lượng, ảnh mặt đầu và mặt lắp của chi tiết cũ. Bổ sung đường kính trục, cao tâm và khoảng cách lỗ thực đo nếu tem mã đã mờ hoặc cụm máy từng được sửa đổi.
Báo giá con trượt tròn SCS40LUU tại HKE
Liên hệ HKE Hydraulic qua 0978 862 537 để kiểm tra giá, tình trạng hàng và thời gian giao theo số lượng. Ghi rõ mã thân dài cho trục Ø40 mm; gửi kèm bản vẽ cụm gá nếu cần đối chiếu trước khi đặt.
