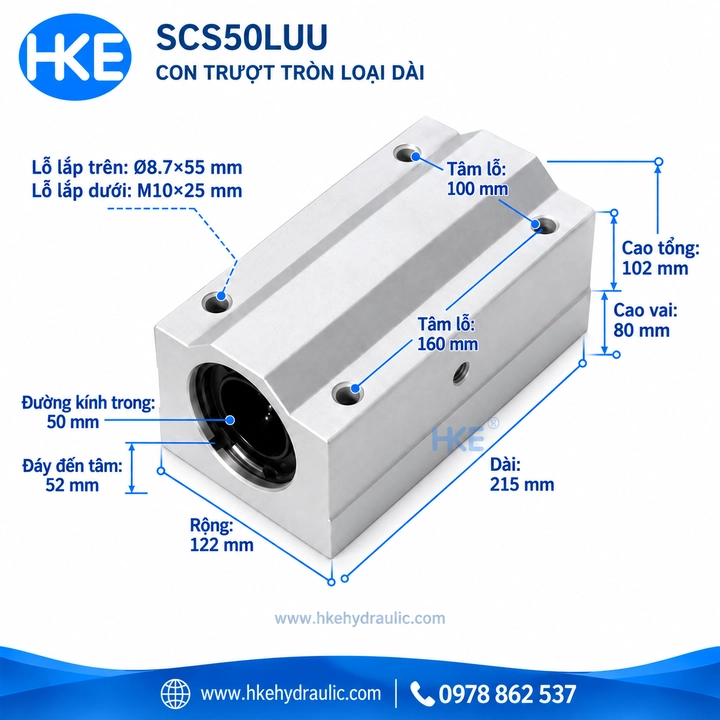

Con trượt tròn SCS50LUU là mẫu thân dài cho trục Ø50 mm, có kích thước 215 × 122 × 102 mm và tâm lỗ 100 × 160 mm theo ảnh kỹ thuật HKE. Nếu đang tìm SCS50 loại dài để thay thế hoặc làm cụm gá mới, cần đối chiếu cả cao tâm 52 mm và vị trí bắt vít, không chỉ đường kính trục.
Với con trượt dài 215 mm, khoảng chạy còn lại phụ thuộc cả vị trí hai đầu trục và các chi tiết chặn. Đo được chiều dài trục không có nghĩa toàn bộ chiều dài đó đều là hành trình sử dụng. Cần xem vùng chiếm chỗ của thân ở hai vị trí biên.
Thông số con trượt tròn SCS50LUU
| Thông số | Giá trị theo ảnh HKE |
|---|---|
| Mã sản phẩm | SCS50LUU |
| Kiểu con trượt | Có gối, dạng kín, thân dài |
| Đường kính trục tương ứng | 50 mm |
| Chiều dài | 215 mm |
| Chiều rộng | 122 mm |
| Chiều cao tổng | 102 mm |
| Đáy đến tâm trục | 52 mm |
| Chiều cao vai | 80 mm |
| Tâm lỗ ngang × dọc | 100 × 160 mm |
| Lỗ lắp trên — ký hiệu trên ảnh | Ø8.7 × 55 mm |
| Lỗ lắp dưới — ký hiệu trên ảnh | M10 × 25 mm |
Đơn vị kích thước là mm. Ký hiệu lỗ trên và lỗ dưới được chép theo bản vẽ của đúng mã. Trước khi gia công tấm liên kết, kiểm tra mặt lắp, chiều sâu lỗ và chiều dài ăn ren trên chi tiết thực tế.
Thân 215 mm cần kiểm tra toàn hành trình
Cao tổng 102 mm và cao tâm 52 mm phải được đối chiếu với bàn máy, nắp che và các cụm truyền động liên quan. Tâm lỗ 100 × 160 mm cho biết vị trí bắt vít; kiểm tra cả khoảng thao tác của dụng cụ khi lắp vào kết cấu sẵn có.
So sánh SCS50UU ngắn và bản dài
| Kích thước | Bản ngắn UU | Bản dài LUU |
|---|---|---|
| Trục dùng chung | Ø50 mm | Ø50 mm |
| Chiều dài thân | 110 mm | 215 mm |
| Tâm lỗ dọc | 80 mm | 160 mm |
| Cao tâm | 52 mm | 52 mm |
Theo bộ ảnh HKE, bản dài tăng 105 mm chiều dài thân và 80 mm khoảng cách lỗ dọc. Vì vậy, cùng đường kính trục và cao tâm chưa đủ để kết luận thay trực tiếp. Cần kiểm tra cả tấm gá và vị trí đầu, cuối hành trình.
Xem con trượt SCS50UU thân ngắn để đối chiếu đầy đủ bản vẽ. Khi cần tra các cỡ khác, vào danh mục con trượt tròn có gối SCS, phân biệt rõ hậu tố UU và LUU trong yêu cầu mua hàng.
Chuẩn bị số đo trước khi đặt thay thế
Với cỡ trục Ø50 mm, ảnh chụp nên thể hiện mặt đầu, mặt lắp và mã trên sản phẩm. Ngoài kích thước bao, cần ghi lại khoảng cách lỗ dọc của gối cũ: loại ngắn trong bộ ảnh HKE là 80 mm, khác 160 mm của bản dài.
Thân gối có các vị trí liên kết giúp gắn bạc trượt với tấm gá. Để hiểu sự khác nhau giữa bạc rời, bạc mặt bích và cụm có gối, tham khảo hướng dẫn chọn vòng bi trượt tròn. Chọn đúng kiểu kết cấu sẽ thuận tiện hơn khi bố trí máy và bảo trì.
4 bước kiểm tra trước khi lắp đặt
- Kiểm tra trục: xác nhận đường kính Ø50 mm, tình trạng bề mặt và độ thẳng; làm sạch vùng lắp để tránh đưa phoi vào bạc.
- Đối chiếu mặt gá: kiểm tra cao tâm 52 mm, độ phẳng tấm liên kết và tâm lỗ 100 × 160 mm theo đúng phương ngang, dọc.
- Chọn vít theo mặt lắp: đọc ký hiệu lỗ của bản vẽ, tính độ dày tấm cùng phần ăn ren; tránh dùng vít chạm đáy lỗ.
- Kiểm tra chuyển động: căn chỉnh cụm trước khi siết hoàn tất, kiểm tra khoảng hở tại các vị trí biên và chạy thử theo quy trình của máy.
Nếu xuất hiện kẹt sau khi siết, kiểm tra sự đồng trục và mặt gá trước khi đổi sang một mã khác. Không dùng lực siết để kéo một cụm lệch về vị trí. Với máy đang sử dụng, việc tháo lắp cần thực hiện khi cơ cấu đã được dừng và giữ ổn định.
Câu hỏi khi chọn SCS50LUU
Mẫu này có thay trực tiếp cho loại ngắn không?
Cần kiểm tra lại. Trong hai bản vẽ cùng cỡ trục, chiều dài thân lần lượt 110 và 215 mm; tâm lỗ dọc 80 và 160 mm. Tấm gá cũ có thể cần thiết kế lại dù đường kính trục giống nhau.
Có thể xác định tải cho phép từ kích thước không?
Không nên suy ra tải cho phép từ kích thước bao. Cần thông số tải của đúng bạc và điều kiện bố trí cụm máy. Bảng trên phục vụ đối chiếu lắp đặt, không phải bảng tải trọng.
Cần gửi gì để kiểm tra đúng hàng thay thế?
Gửi mã, số lượng, ảnh mặt đầu và mặt lắp của chi tiết cũ. Bổ sung đường kính trục, cao tâm và khoảng cách lỗ thực đo nếu tem mã đã mờ hoặc cụm máy từng được sửa đổi.
Báo giá con trượt tròn SCS50LUU tại HKE
Liên hệ HKE Hydraulic qua 0978 862 537 để kiểm tra giá, tình trạng hàng và thời gian giao theo số lượng. Ghi rõ mã thân dài cho trục Ø50 mm; gửi kèm bản vẽ cụm gá nếu cần đối chiếu trước khi đặt.
