Vòng bi LM10LUU là bạc trượt tuyến tính dạng ống dài, dùng cho trục Ø10 mm. Bộ kích thước tham khảo 10 × 19 × 55 mm lần lượt là đường kính trục, đường kính ngoài và chiều dài thân. Đây là bạc rời không có mặt bích, cần lắp trong vỏ gá hoặc thân cơ cấu phù hợp.
Vỏ gá cho thân Ø19 cần kiểm tra gì?
Đường kính ngoài 19 mm là kích thước danh nghĩa của bạc, không phải chỉ dẫn tự động để khoan một lỗ 19 mm rồi ép vào. Lỗ gá cần dung sai và độ đồng tâm phù hợp với đúng mẫu. Khi gia công mới, chuẩn bị bản vẽ đầy đủ thay vì chỉ lấy ba số d, D và L.

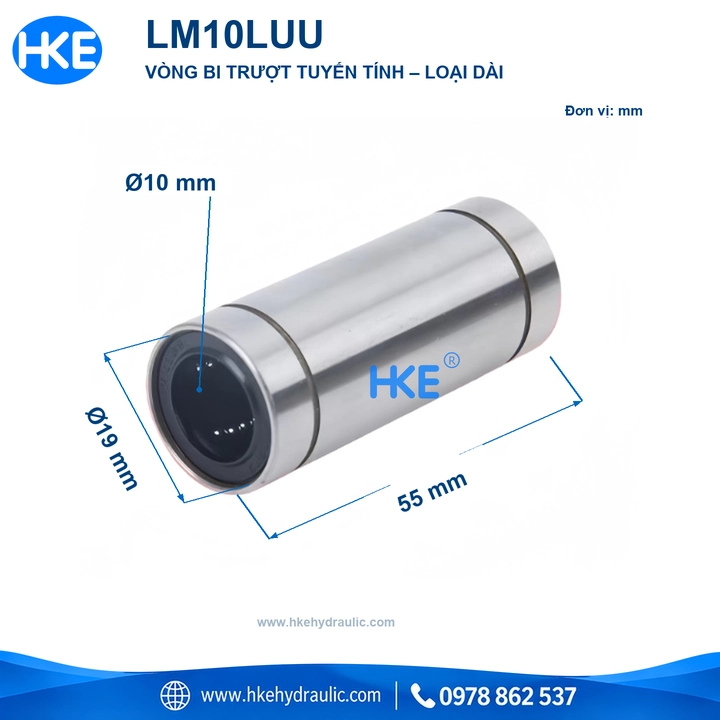

Thông số kỹ thuật vòng bi LM10LUU
| Thông số | Giá trị |
|---|---|
| Model | LM10LUU |
| Dòng | LM-LUU, loại dài |
| Đường kính trục d | 10 mm |
| Đường kính ngoài D | 19 mm |
| Chiều dài L | 55 mm |
| Kiểu thân | Ống tròn kín, không có mặt bích |
| Cách gá | Lắp trong vỏ hoặc thân cơ cấu phù hợp |
Kích thước d, D, L trong bảng là dữ liệu tham khảo từ bảng hãng đã đối chiếu. Cần xác nhận bản vẽ đúng mẫu hàng trước khi gia công. Bảng này chưa quy định dung sai lỗ gá, rãnh vòng hãm, tải trọng hoặc khối lượng.
Đối chiếu chỗ giữ bạc dọc trục
Chiều dài thân 55 mm phải đi cùng cách chặn phù hợp trong vỏ. Kiểm tra chi tiết nào giữ bạc không trôi ra khỏi vị trí lắp, đồng thời bảo đảm cơ cấu chặn không làm bạc lệch tâm. Không chọn vòng hãm chỉ dựa vào đường kính ngoài thân.
Ba điểm cần đo trước khi đặt bạc đạn LM10LUU
- Trục: xác nhận cỡ danh nghĩa 10 mm và tình trạng bề mặt làm việc. Không chọn theo số đo ước lượng từ ảnh toàn bộ máy.
- Vỏ: đối chiếu thân ngoài 19 mm với bản vẽ lỗ gá. Kích thước danh nghĩa không thay thế yêu cầu dung sai và độ đồng tâm.
- Chiều dài và chi tiết chặn: kiểm tra khoảng lắp cho thân dài 55 mm, vị trí vai, nắp hoặc vòng giữ. Nếu cần chọn vòng hãm, phải có kích thước rãnh đúng mẫu.
Khi mã trên bạc cũ không còn rõ, chụp thân ngoài, hai đầu và vị trí gá sau khi tháo. Gửi ảnh cùng ba số đo giúp xác nhận kiểu bạc trước khi đặt. Tránh chọn theo một đặc điểm duy nhất, chẳng hạn cùng cỡ trục hoặc cùng màu vỏ.
Lắp và kiểm tra chuyển động theo từng bước
Kiểm tra độ sạch của trục, mép lỗ gá và vị trí chặn trước khi lắp. Đưa trục vào thẳng tâm, thao tác nhẹ; không đập vào phớt hoặc tấm đầu. Việc giữ bạc cần theo kết cấu phù hợp, tránh một vít tì trực tiếp làm biến dạng thân. Sau mỗi bước cố định, thử chuyển động để phát hiện điểm cản mới xuất hiện.
| Hiện tượng | Hướng kiểm tra |
|---|---|
| Trượt nặng sau khi vào vỏ | Lỗ gá, ba via và cách cố định bạc |
| Nặng sau khi ghép các vị trí dẫn hướng | Đồng tâm vỏ và độ thẳng trục |
| Cản tại một đoạn hành trình | Vết xước, bụi hoặc hư hỏng cục bộ |
| Độ rơ hoặc tiếng kêu tăng | Tình trạng trục, bạc và bôi trơn |
Bảng trên là hướng khoanh vùng kiểm tra. Không tăng lực dẫn động để ép cụm chạy qua chỗ kẹt. Chất bôi trơn và chu kỳ bảo trì cần chọn theo hướng dẫn của nhà sản xuất và môi trường sử dụng.
Phân biệt LM10LUU với các kiểu bạc khác
Mã LM10UU là cách gọi bản ngắn cùng cỡ trục; cần xem bản vẽ riêng trước khi thay. Dòng có mặt bích như LMK-LUU có cách bắt lên tấm gá khác, còn cụm SCS có vỏ ngoài. Không dùng kích thước của một cụm hoàn chỉnh thay cho kích thước bạc rời.
Xem các mẫu trong danh mục bạc đạn tuyến tính LM hoặc đọc hướng dẫn chọn vòng bi trượt tròn. Khi làm mới cụm dẫn hướng, nên chọn đồng thời bạc, trục và vỏ gá thay vì chọn rời từng chi tiết rồi xử lý sai lệch lúc lắp.
Câu hỏi thường gặp
LM10L có phải mã đầy đủ không?
LM10L có thể được dùng như cách gọi rút gọn. Khi đặt hàng, ghi đầy đủ LM10LUU, kèm số đo và ảnh mẫu để xác nhận cấu hình.
Có thay trực tiếp bản ngắn bằng loại dài được không?
Chỉ xem xét khi vỏ, chi tiết chặn và không gian hành trình tương thích. Cùng đường kính trục 10 mm chưa đủ để khẳng định thay trực tiếp.
Có dùng bạc này cho trục quay liên tục không?
Đây là bạc dẫn hướng tuyến tính. Cơ cấu quay cần chọn ổ phù hợp; không thay ổ bi quay bằng bạc trượt chỉ vì cùng cỡ lỗ.
Báo giá vòng bi LM10LUU
Liên hệ HKE Hydraulic qua 0978 862 537, gửi mã LM10LUU, số lượng và ảnh vị trí lắp. Với hàng thay thế, bổ sung kích thước bạc cũ; với thiết kế mới, gửi bản vẽ và yêu cầu vận hành để xác nhận mẫu, tình trạng hàng và báo giá.
