Vòng bi LM12LUU là bạc trượt tuyến tính dạng ống dài, dùng cho trục Ø12 mm. Bộ kích thước tham khảo 12 × 21 × 57 mm lần lượt là đường kính trục, đường kính ngoài và chiều dài thân. Đây là bạc rời không có mặt bích, cần lắp trong vỏ gá hoặc thân cơ cấu phù hợp.
Đủ trục 12 mm nhưng chưa đủ để chọn thay thế
Bạc trượt trục 12 mm có nhiều kiểu gá và chiều dài. Với dạng ống dài, bộ kích thước tham khảo là 12 × 21 × 57 mm; cần phân biệt với loại có mặt bích hoặc cụm đã lắp vỏ nhôm. Chụp cả thân ngoài lẫn hai đầu bạc để tránh gọi nhầm dòng.
Thông số kỹ thuật vòng bi LM12LUU
| Thông số | Giá trị |
|---|---|
| Model | LM12LUU |
| Dòng | LM-LUU, loại dài |
| Đường kính trục d | 12 mm |
| Đường kính ngoài D | 21 mm |
| Chiều dài L | 57 mm |
| Kiểu thân | Ống tròn kín, không có mặt bích |
| Cách gá | Lắp trong vỏ hoặc thân cơ cấu phù hợp |
Kích thước d, D, L trong bảng là dữ liệu tham khảo từ bảng hãng đã đối chiếu. Cần xác nhận bản vẽ đúng mẫu hàng trước khi gia công. Bảng này chưa quy định dung sai lỗ gá, rãnh vòng hãm, tải trọng hoặc khối lượng.

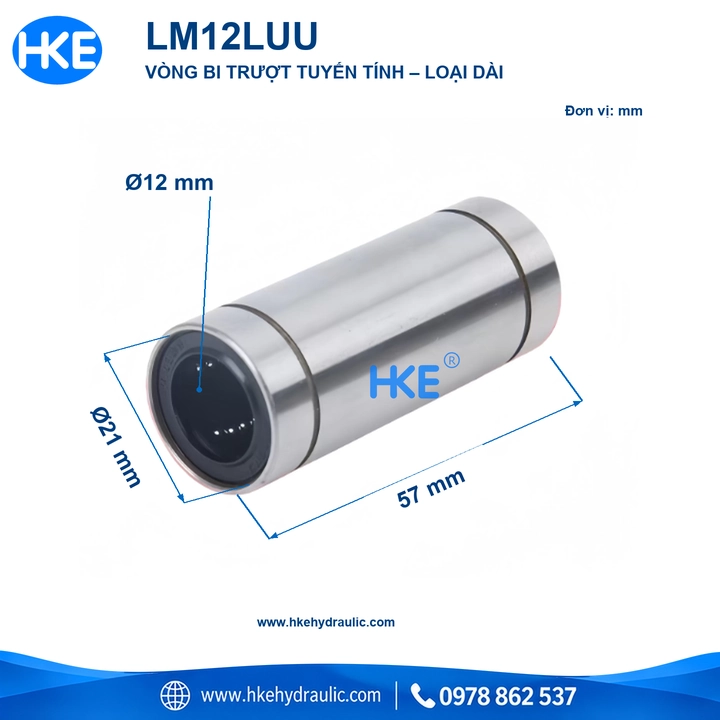

Ảnh mẫu và vị trí lắp cần khớp nhau
Khi đối chiếu ảnh kích thước, đọc riêng đường kính lỗ, thân ngoài và chiều dài. Nếu vỏ cũ có vai chặn hoặc vòng giữ, đo thêm vị trí đó. Chỉ xác nhận tương thích khi cả bạc và cách giữ trong vỏ đều phù hợp.
Ba điểm cần đo trước khi đặt bạc đạn LM12LUU
- Trục: xác nhận cỡ danh nghĩa 12 mm và tình trạng bề mặt làm việc. Không chọn theo số đo ước lượng từ ảnh toàn bộ máy.
- Vỏ: đối chiếu thân ngoài 21 mm với bản vẽ lỗ gá. Kích thước danh nghĩa không thay thế yêu cầu dung sai và độ đồng tâm.
- Chiều dài và chi tiết chặn: kiểm tra khoảng lắp cho thân dài 57 mm, vị trí vai, nắp hoặc vòng giữ. Nếu cần chọn vòng hãm, phải có kích thước rãnh đúng mẫu.
Khi mã trên bạc cũ không còn rõ, chụp thân ngoài, hai đầu và vị trí gá sau khi tháo. Gửi ảnh cùng ba số đo giúp xác nhận kiểu bạc trước khi đặt. Tránh chọn theo một đặc điểm duy nhất, chẳng hạn cùng cỡ trục hoặc cùng màu vỏ.
Lắp và kiểm tra chuyển động theo từng bước
Kiểm tra độ sạch của trục, mép lỗ gá và vị trí chặn trước khi lắp. Đưa trục vào thẳng tâm, thao tác nhẹ; không đập vào phớt hoặc tấm đầu. Việc giữ bạc cần theo kết cấu phù hợp, tránh một vít tì trực tiếp làm biến dạng thân. Sau mỗi bước cố định, thử chuyển động để phát hiện điểm cản mới xuất hiện.
| Hiện tượng | Hướng kiểm tra |
|---|---|
| Trượt nặng sau khi vào vỏ | Lỗ gá, ba via và cách cố định bạc |
| Nặng sau khi ghép các vị trí dẫn hướng | Đồng tâm vỏ và độ thẳng trục |
| Cản tại một đoạn hành trình | Vết xước, bụi hoặc hư hỏng cục bộ |
| Độ rơ hoặc tiếng kêu tăng | Tình trạng trục, bạc và bôi trơn |
Bảng trên là hướng khoanh vùng kiểm tra. Không tăng lực dẫn động để ép cụm chạy qua chỗ kẹt. Chất bôi trơn và chu kỳ bảo trì cần chọn theo hướng dẫn của nhà sản xuất và môi trường sử dụng.
Phân biệt LM12LUU với các kiểu bạc khác
Mã LM12UU là cách gọi bản ngắn cùng cỡ trục; cần xem bản vẽ riêng trước khi thay. Dòng có mặt bích như LMK-LUU có cách bắt lên tấm gá khác, còn cụm SCS có vỏ ngoài. Không dùng kích thước của một cụm hoàn chỉnh thay cho kích thước bạc rời.
Xem các mẫu trong danh mục bạc đạn tuyến tính LM hoặc đọc hướng dẫn chọn vòng bi trượt tròn. Khi làm mới cụm dẫn hướng, nên chọn đồng thời bạc, trục và vỏ gá thay vì chọn rời từng chi tiết rồi xử lý sai lệch lúc lắp.
Câu hỏi thường gặp
LM12L có phải mã đầy đủ không?
LM12L có thể được dùng như cách gọi rút gọn. Khi đặt hàng, ghi đầy đủ LM12LUU, kèm số đo và ảnh mẫu để xác nhận cấu hình.
Có thay trực tiếp bản ngắn bằng loại dài được không?
Chỉ xem xét khi vỏ, chi tiết chặn và không gian hành trình tương thích. Cùng đường kính trục 12 mm chưa đủ để khẳng định thay trực tiếp.
Có dùng bạc này cho trục quay liên tục không?
Đây là bạc dẫn hướng tuyến tính. Cơ cấu quay cần chọn ổ phù hợp; không thay ổ bi quay bằng bạc trượt chỉ vì cùng cỡ lỗ.
Báo giá vòng bi LM12LUU
Liên hệ HKE Hydraulic qua 0978 862 537, gửi mã LM12LUU, số lượng và ảnh vị trí lắp. Với hàng thay thế, bổ sung kích thước bạc cũ; với thiết kế mới, gửi bản vẽ và yêu cầu vận hành để xác nhận mẫu, tình trạng hàng và báo giá.
