Vòng bi LM4LUU là bạc trượt tuyến tính dạng ống dài, dùng cho trục Ø4 mm. Mẫu trong ảnh HKE có đường kính ngoài 8 mm và chiều dài 23 mm, tương ứng bộ kích thước 4 × 8 × 23 mm. Đây là bạc rời không có mặt bích, cần được lắp trong vỏ gá hoặc thân cơ cấu phù hợp.
Khi thay bạc cho một cụm trượt nhỏ, biết đường kính trục mới là bước đầu. Hai chi tiết cùng dùng trục 4 mm vẫn có thể khác chiều dài hoặc cách giữ trong vỏ. Đối chiếu đủ kích thước ngay từ đầu giúp tránh mua đúng cỡ trục nhưng không lắp vừa máy.
Thông số kỹ thuật vòng bi LM4LUU
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | LM4LUU |
| Dòng sản phẩm | LM-LUU, loại dài |
| Đường kính trục danh nghĩa d | 4 mm |
| Đường kính ngoài D | 8 mm |
| Chiều dài L | 23 mm |
| Kiểu thân | Ống tròn kín, không có mặt bích |
| Cách gá | Lắp trong vỏ hoặc thân cơ cấu được thiết kế phù hợp |

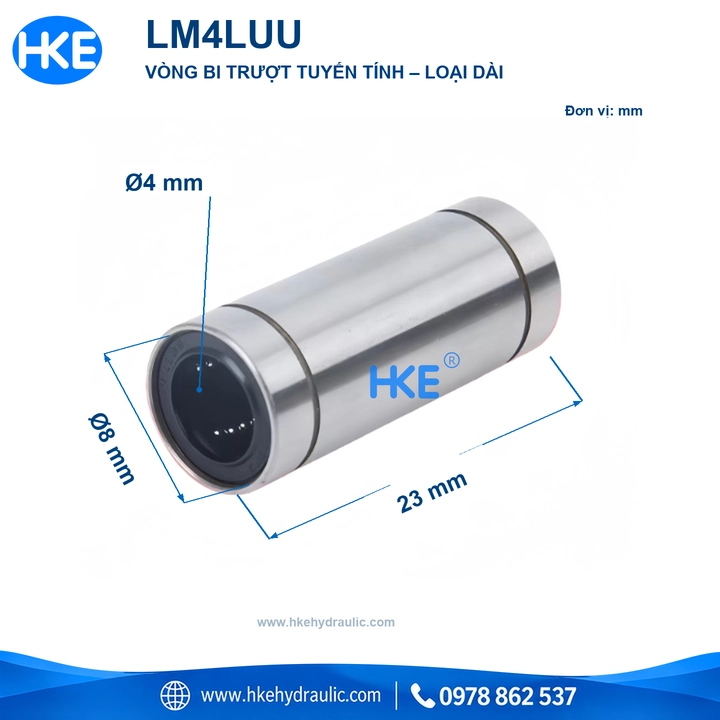

Ảnh hiện thể hiện ba kích thước chính. Khi cần gia công lỗ gá, chọn vòng hãm hoặc tính tải, phải bổ sung bản vẽ và catalog đúng mẫu; không suy ra dung sai, kích thước rãnh hay tải cho phép từ ảnh minh họa.
Đọc 4 × 8 × 23 mm để chọn đúng bạc
- 4 mm là cỡ trục: đo trục dẫn hướng hiện có, không đo đường kính ngoài của bạc rồi dùng số đó để đặt hàng.
- 8 mm là đường kính ngoài thân: dùng để đối chiếu với vỏ gá. Đây là kích thước danh nghĩa của bạc, chưa phải chỉ dẫn gia công lỗ có dung sai cụ thể.
- 23 mm là chiều dài: kiểm tra cả chiều sâu vị trí lắp và khoảng trống tháo bạc khi bảo trì.
Với bạc đạn LM4LUU, nên gửi kèm ảnh bạc cũ nằm cạnh thước và ảnh vỏ gá khi hỏi mua. Nếu mã trên thân đã mờ, bộ ba kích thước cùng hình dạng hai đầu sẽ hữu ích hơn một ảnh chụp xa toàn bộ máy.
Vì sao trượt nhẹ bên ngoài nhưng nặng sau khi lắp?
Đây là tình huống cần kiểm tra phần gá trước khi kết luận bạc hỏng. So sánh lực trượt ở từng bước: bạc trên trục trước khi đưa vào vỏ, sau khi vào vỏ và sau khi cố định cả cụm. Bước nào làm lực cản tăng sẽ giúp khoanh vùng vị trí cần kiểm tra.
| Hiện tượng | Điểm nên kiểm tra |
|---|---|
| Nặng ngay khi đưa vào vỏ | Kích thước lỗ gá, ba via và biến dạng do cách giữ bạc |
| Trượt nhẹ từng bạc, nặng khi ghép cả cụm | Độ đồng tâm các vị trí gá và độ thẳng của trục |
| Chỉ nặng tại một đoạn hành trình | Vết xước, bụi hoặc chỗ hư hỏng trên trục |
| Có tiếng kêu hoặc lực cản tăng khi sử dụng | Tình trạng bôi trơn, bụi bẩn và chi tiết bên trong |
Các dấu hiệu trên giúp định hướng kiểm tra, không thay cho việc đo và kiểm tra trực tiếp. Không tiếp tục ép chuyển động qua chỗ kẹt hoặc tăng lực dẫn động để che lỗi lắp.
Lắp bạc trượt trục 4 mm: giữ đúng vị trí, tránh bóp thân
Hướng dẫn lắp linear bushing của THK khuyến nghị giữ bạc bằng vòng hãm hoặc tấm chặn phù hợp, tránh dùng một vít tì trực tiếp vào thân ngoài vì có thể làm biến dạng bạc. Khi đưa trục vào, căn thẳng tâm và thao tác nhẹ; không đập vào phớt hoặc tấm đầu. Đây là nguyên tắc tham khảo, còn chi tiết giữ bạc phải theo bản vẽ đúng mẫu.
Với cơ cấu nhỏ, nên kiểm tra độ sạch của trục, mép vào và vị trí gá trước khi lắp. Sau khi cố định, thử toàn hành trình bằng tay khi cơ cấu ở trạng thái an toàn. Việc chọn dầu hoặc mỡ và chu kỳ bảo trì cần theo hướng dẫn của nhà sản xuất, môi trường làm việc và tần suất sử dụng.
Chọn loại dài khi nào?
Vòng bi LM4LUU phù hợp để xem xét khi thiết kế yêu cầu bạc 4 × 8 × 23 mm và vỏ gá đáp ứng đúng cấu hình đó. Nếu đang thay bản ngắn, không nên quyết định chỉ vì bản dài có diện tích thân lớn hơn: phải kiểm tra không gian, vị trí chặn và yêu cầu chịu tải của cơ cấu.
Tham khảo danh mục bi trượt tròn để chọn kiểu bạc, hoặc đọc hướng dẫn chọn vòng bi trượt tròn trước khi thiết kế cụm mới. Nếu cần bắt trực tiếp bằng mặt bích, hãy đối chiếu dòng có bích thay vì dùng tên LM-LUU để đặt hàng.
Câu hỏi thường gặp
LM4L có phải là LM4LUU không?
LM4L có thể xuất hiện như cách gọi rút gọn khi tìm hàng. Không mặc nhiên coi mọi cách ghi là cùng cấu hình; hãy xác nhận mã đầy đủ, kích thước 4 × 8 × 23 mm và mẫu thực tế trước khi đặt.
Có thể dùng làm bạc đạn cho trục quay liên tục không?
Đây là bạc dẫn hướng tuyến tính. Không chọn thay ổ bi quay chỉ vì cùng đường kính trục; cơ cấu có chuyển động quay cần loại ổ phù hợp.
Chỉ đo được lỗ trong 4 mm đã đủ đặt hàng chưa?
Chưa đủ. Cần kiểm tra thêm đường kính ngoài 8 mm, chiều dài 23 mm và cách giữ bạc trong vỏ. Khi không chắc mã, gửi ảnh cùng số đo để đối chiếu.
Báo giá vòng bi LM4LUU tại HKE Hydraulic
Gửi mã LM4LUU, số lượng và ảnh vị trí lắp qua số 0978 862 537. Với hàng thay thế, nên bổ sung ảnh bạc cũ và kích thước vỏ gá. HKE Hydraulic sẽ xác nhận mẫu, tình trạng hàng và báo giá theo yêu cầu trước khi đặt.
