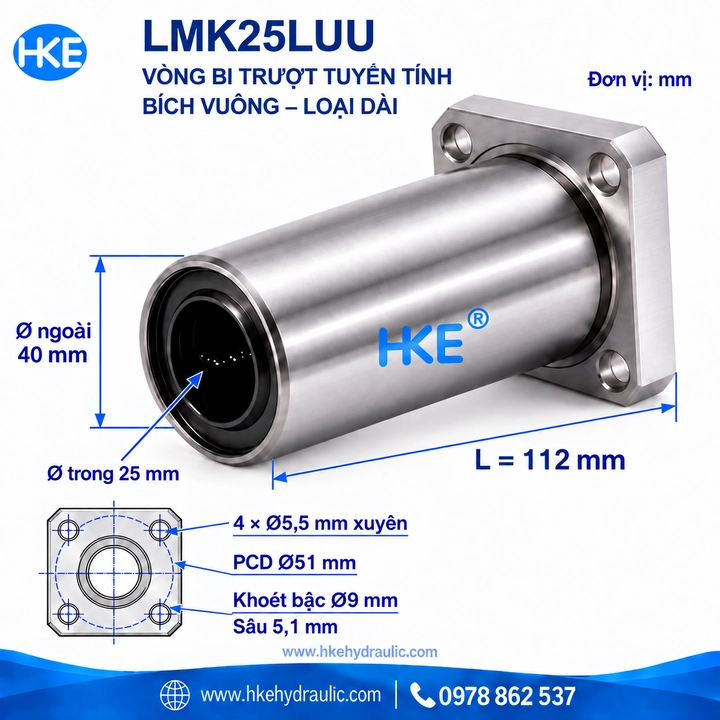

Vòng bi LMK25LUU là bạc đạn trượt tròn mặt bích vuông loại dài, dùng cho trục Ø25 mm. Theo bảng catalog đã đối chiếu, mẫu này có kích thước thân 25 × 40 × 112 mm, bích cạnh 50 mm và 4 lỗ bắt vít. Khi chọn cho cụm dẫn hướng, cần kiểm tra cả kích thước lắp, tải và khoảng trống hành trình.
Thân dài 112 mm: dự trù không gian tháo lắp
Ngoài khoảng trống vận hành, nên chừa đường tháo bạc ra khỏi trục khi bảo trì. Chiều dài 112 mm có thể khiến thao tác thay thế khó hơn trong khoang máy kín. Kiểm tra trình tự tháo gối đỡ, tấm gá và các chi tiết chặn trước khi chốt kết cấu.
Thông số kỹ thuật vòng bi LMK25LUU
| Thông số | Giá trị |
|---|---|
| Model | LMK25LUU |
| Kiểu bạc | Mặt bích vuông, loại dài |
| Đường kính trục d | 25 mm |
| Đường kính ngoài thân D | 40 mm |
| Chiều dài L | 112 mm |
| Cạnh bích K | 50 mm |
| Chiều dày bích t | 8 mm |
| Số lỗ bắt bích | 4 |
| Vòng chia tâm lỗ PCD | 51 mm |
| Lỗ xuyên X | Ø5,5 mm |
| Đường kính lỗ bậc Y | Ø9 mm |
| Chiều sâu lỗ bậc Z | 5,1 mm |
| Tải động cơ bản C | 1.560 N |
| Tải tĩnh cơ bản C₀ | 3.140 N |
| Khối lượng tham khảo | 500 g |
Bảng dùng dòng LMK25LUU trong catalog được cung cấp. C và C₀ là tải cơ bản, không phải tải làm việc cho phép của toàn bộ máy. Khi đặt mẫu từ nhà sản xuất khác, cần xác nhận lại kích thước và trị số tải.
Đọc tải cơ bản đúng mục đích
Các giá trị C và C₀ là thông số cơ bản của bạc trong catalog. Không chuyển trực tiếp chúng thành khối lượng hàng mà máy được phép mang. Tải thực tế còn phụ thuộc hướng lực, mô-men, số bạc cùng chịu lực và điều kiện vận hành.
Với bạc đạn LMK25LUU, vòng chia tâm lỗ PCD 51 mm và cạnh bích 50 mm là hai kích thước riêng. Lỗ xuyên Ø5,5 mm không phải ký hiệu lỗ ren; phần lỗ bậc Ø9 sâu 5,1 mm dành cho đầu vít phù hợp. Khi thiết kế tấm gá mới, cần có vị trí tâm từng lỗ, mặt chuẩn và yêu cầu dung sai, thay vì chỉ sao chép vài con số từ ảnh.
Cấu tạo và lưu ý khi lắp
Thân bạc chứa cơ cấu bi tuần hoàn để dẫn hướng chuyển động dọc trục. Mặt bích giúp cố định bạc lên tấm gá bằng bốn vị trí bắt vít. Hiệu quả vận hành còn phụ thuộc chất lượng bề mặt trục, độ đồng tâm, bôi trơn và cách ngăn bụi; hình thức thân dài không tự bảo đảm máy hết rung hoặc có độ chính xác cao hơn.
- Kiểm tra trước khi lắp: đo trục Ø25, xem vết xước, ba via và tình trạng phớt. Đối chiếu thân Ø40 cùng khoảng trống cho chiều dài 112 mm.
- Căn đồng tâm: đưa bạc vào trục nhẹ nhàng, giữ mặt bích áp đều lên tấm gá. Không đóng búa trực tiếp vào bạc hoặc dùng lực vít để ép qua chỗ kẹt.
- Siết và thử: siết dần các vị trí đối diện theo yêu cầu của vít và kết cấu. Thử chuyển động trên toàn hành trình, kiểm tra lực cản trước khi vận hành có tải.
- Bảo trì: chọn chất bôi trơn theo hướng dẫn của nhà sản xuất, vệ sinh bụi và kiểm tra lại nếu có tiếng kêu hoặc độ rơ tăng. Không tự quy định chu kỳ bôi trơn chung cho mọi môi trường.
Phân biệt LMK25LUU, LMK25UU và LMF25LUU
| Mã | Điểm cần phân biệt | Trước khi thay thế |
|---|---|---|
| LMK25LUU | Bích vuông, thân dài 112 mm theo catalog này | Kiểm tra bộ kích thước 25 × 40 × 112 mm và lỗ bích |
| LMK25UU | Bản bích vuông ngắn, cùng cỡ trục danh nghĩa | Đối chiếu chiều dài, mặt bích và khoảng hở |
| LMF25LUU | Bản dài có bích tròn | Kiểm tra hình dạng bích và bố trí lỗ; không thay chỉ theo đường kính trục |
Tham khảo LMK25UU mặt bích vuông loại ngắn hoặc xem nhóm bạc đạn mặt bích vuông LMK để đối chiếu kiểu lắp. Khi chưa rõ cách chọn trục và bạc, đọc thêm hướng dẫn vòng bi trượt tròn.
Câu hỏi thường gặp
LMK25L có phải mã đầy đủ không?
LMK25L là cách viết rút gọn có thể gặp khi tìm hàng. Khi đặt mua, nên dùng mã đầy đủ LMK25LUU và gửi ảnh hoặc bản vẽ để xác nhận đúng loại bích vuông dài.
Bạc này có dùng cho trục đường kính khác được không?
Cỡ danh nghĩa là 25 mm. Không dùng bạc khác cỡ rồi siết bích để bù độ rơ; cần xác nhận kích thước và dung sai trục phù hợp với catalog của bạc.
Có thể lấy tải tĩnh chia cho trọng lượng để chọn máy không?
Không nên chọn theo phép quy đổi đơn giản đó. Cần xét tải động, tải lệch tâm, cách chia tải giữa các bạc, tuổi thọ yêu cầu và điều kiện làm việc của cụm dẫn hướng.
Đặt vòng bi LMK25LUU tại HKE Hydraulic
Để nhận báo giá đúng mẫu, gửi mã LMK25LUU, số lượng, ảnh bạc cũ hoặc bản vẽ vị trí lắp. Nêu rõ cần thay thế hay làm mới, cùng yêu cầu về tải và hành trình. Liên hệ 0978 862 537 để xác nhận mẫu, tình trạng hàng và thời gian giao trước khi đặt.
