1. Giới thiệu con trượt tròn LMH12UU
Con trượt tròn LMH12UU là bạc đạn tuyến tính dùng trục Ø12 mm, có thân Ø21 mm, tổng dài 30 mm và mặt bích oval 2 lỗ. Sản phẩm được cố định vào tấm gá qua hai lỗ trên bích để hỗ trợ chuyển động dọc trục dẫn hướng.
LMH12UU cần được phân biệt với LMH13UU: dù hai mã có kiểu bích tương tự và cùng dùng lỗ xuyên Ø4,5 mm, đường kính trục, kích thước thân và tâm lỗ đều khác nhau. Với mã 12, cần đối chiếu bích 42 × 27 mm và tâm lỗ 32 mm.
2. Thông số kỹ thuật LMH12UU

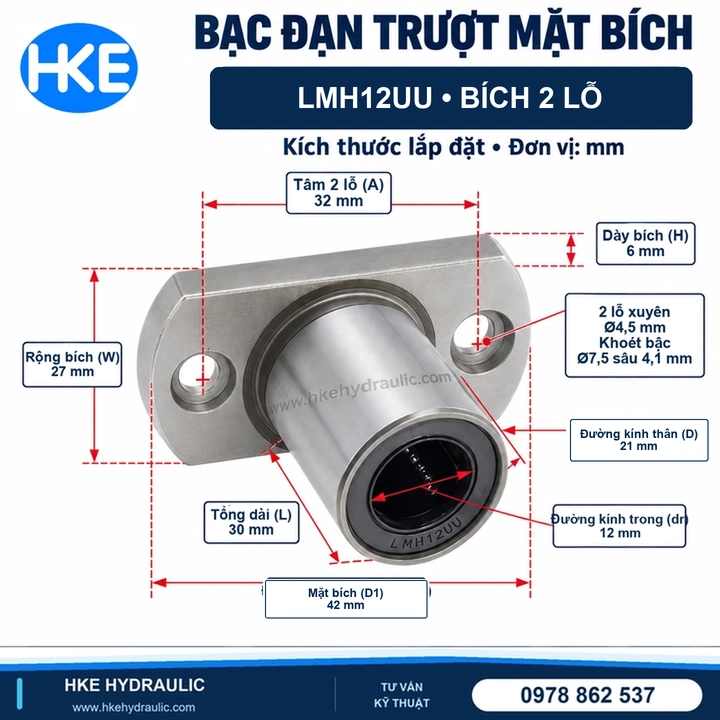

Các kích thước ghi theo ảnh HKE cung cấp. Đơn vị: mm.
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | LMH12UU |
| Kiểu thân / bích | Thân ngắn / oval 2 lỗ |
| Đường kính trục (dr) | 12 |
| Đường kính thân (D) | 21 |
| Tổng chiều dài (L) | 30 |
| Chiều dài bích (D1) | 42 |
| Rộng bích (W) | 27 |
| Dày bích (H) | 6 |
| Tâm hai lỗ (A) | 32 |
| Lỗ xuyên | 2 lỗ Ø4,5 |
| Khoét bậc | Ø7,5, sâu 4,1 |
3. Cấu tạo và nguyên lý làm việc
Bạc trượt có thân, mặt bích, bi và bộ phận dẫn hướng bi. Khi bạc dịch chuyển tương đối với trục theo phương dọc, bi lăn và tuần hoàn để hỗ trợ chuyển động tuyến tính. Mặt bích là vị trí cố định bạc với chi tiết gá; cơ cấu cần bộ phận dẫn động riêng để tạo chuyển động.
Hậu tố UU thường dùng cho cấu hình phớt bảo vệ hai đầu. Ở vị trí có bụi mài, phoi hoặc chất bẩn, cần lựa chọn biện pháp che chắn phù hợp ngoài phớt của bạc.
4. Ứng dụng của bạc đạn LMH12UU
LMH12UU có thể được xem xét cho đồ gá, bàn trượt nhỏ, cơ cấu cấp chi tiết và thiết bị lắp ráp tự động sử dụng trục Ø12 mm. Kiểu mặt bích giúp bố trí bạc ở vị trí có tấm gá bắt bulông.
Khả năng phù hợp còn phụ thuộc tải, hướng lực, hành trình và độ võng của trục. Không suy ra khả năng chịu tải chỉ từ đường kính trục. Ảnh kích thước chưa cung cấp tải trọng, tốc độ giới hạn hoặc dung sai nên các yêu cầu này cần được xác nhận riêng trước khi thiết kế.
5. So sánh LMH12UU và LMH13UU, phân biệt LMF và LMK
| Thông số | LMH12UU | LMH13UU |
|---|---|---|
| Trục × thân × dài (mm) | 12 × 21 × 30 | 13 × 23 × 32 |
| Bích D1 × W (mm) | 42 × 27 | 43 × 29 |
| Tâm 2 lỗ (mm) | 32 | 33 |
| Dày bích (mm) | 6 | 6 |
| Lỗ xuyên (mm) | Ø4,5 | Ø4,5 |
Hai mã không thay trực tiếp cho nhau. Dòng LMH có bích cắt phẳng hai cạnh, thường gọi bích oval; LMF là bích tròn và LMK là bích vuông. LM không bích cần kiểu gá khác. Với LMH12LUU thân dài, cần kiểm tra lại chiều dài và không gian lắp.
6. Ưu điểm của LMH12UU mặt bích oval
- Cố định trực tiếp qua hai vị trí bắt bulông trên mặt bích.
- Hai cạnh phẳng thuận tiện khi không gian bị giới hạn theo chiều rộng bích.
- Có bảng kích thước rõ để đối chiếu lỗ gá thân, mặt bích và tâm bulông.
Với bích 42 × 27 mm, cần dành đủ khoảng trống cho cả thân bạc và thao tác lắp bulông. Số lỗ không phải dấu hiệu nhận diện duy nhất của dòng LMH vì các mã khác có thể dùng bích 4 lỗ.
7. Lỗi thường gặp và lưu ý lắp đặt
| Hiện tượng | Điểm cần kiểm tra |
|---|---|
| Trượt nặng sau khi siết bích | Độ phẳng tấm gá, độ đồng tâm và độ song song của trục |
| Rơ hoặc phát tiếng | Bề mặt trục, bụi bẩn, bôi trơn và tình trạng bạc |
| Lỗ gá không khớp | Đường kính thân Ø21 mm, tâm hai lỗ 32 mm và kích thước bích |
Làm sạch trục và loại bỏ ba via trước khi lắp. Không đóng búa trực tiếp vào bạc hoặc ép siết để bù sai lệch tâm. Chọn chất bôi trơn và chu kỳ bảo dưỡng theo hướng dẫn nhà cung cấp cùng điều kiện vận hành thực tế.
8. Tư vấn chọn LMH12UU tại HKE Hydraulic
Gửi mã LMH12UU, số lượng, ảnh chi tiết cũ và kích thước tấm gá để HKE đối chiếu. Nếu chưa rõ mã, cần đo đường kính trục, chiều dài thân, kích thước bích và tâm hai lỗ. Với cơ cấu mới, cung cấp thêm hành trình và hướng tải. Liên hệ 0978 862 537 để được tư vấn, xác nhận tình trạng hàng và báo giá.
9. Câu hỏi thường gặp
LMH12UU dùng trục bao nhiêu?
Trục danh nghĩa Ø12 mm. Cần kiểm tra dung sai, độ thẳng và chất lượng bề mặt trục phù hợp bạc tuyến tính.
Tâm lỗ và khoét bậc là bao nhiêu?
Tâm hai lỗ 32 mm; lỗ xuyên Ø4,5 mm, khoét bậc Ø7,5 mm sâu 4,1 mm theo ảnh HKE.
LMH12UU và LMH13UU có lắp thay nhau được không?
Không thay trực tiếp: khác đường kính trục, thân, chiều dài và tâm lỗ. Cần chọn đúng mã theo cụm gá.
Bản thân dài có cùng kích thước không?
LMH12LUU có chiều dài khác bản LMH12UU. Cần đối chiếu bản vẽ, không chọn chỉ theo đường kính trục.
10. Sản phẩm và tài liệu liên quan
- Danh mục con trượt tròn mặt bích oval LMH
- Con trượt tròn LMH8UU
- Vòng bi LMH16UU
- Dòng LMK mặt bích vuông
- THK: kiểu mặt bích cắt cạnh LMH — tham khảo phân loại, không xác nhận thương hiệu hoặc thông số tải của sản phẩm HKE.
| Đường kính trục | 12 mm |
|---|---|
| Kiểu thân | Thân ngắn |
| Mặt bích | Oval 2 lỗ |
