Vòng bi LM25LUU là bạc trượt tuyến tính dạng ống dài, dùng cho trục Ø25 mm. Bộ kích thước tham khảo 25 × 40 × 112 mm lần lượt là đường kính trục, đường kính ngoài và chiều dài thân. Đây là bạc rời không có mặt bích, cần lắp trong vỏ gá hoặc thân cơ cấu phù hợp.
Dài 112 mm: tính cả khoảng tháo bạc
Một chi tiết có thể lắp vừa lúc chế tạo nhưng khó tháo khi máy đã hoàn thiện. Với thân dài 112 mm, nên dự trù đường rút bạc ra khỏi trục và thứ tự tháo gối đỡ. Điều này đặc biệt hữu ích khi vỏ nằm giữa các tấm máy hoặc trong khoang hẹp.

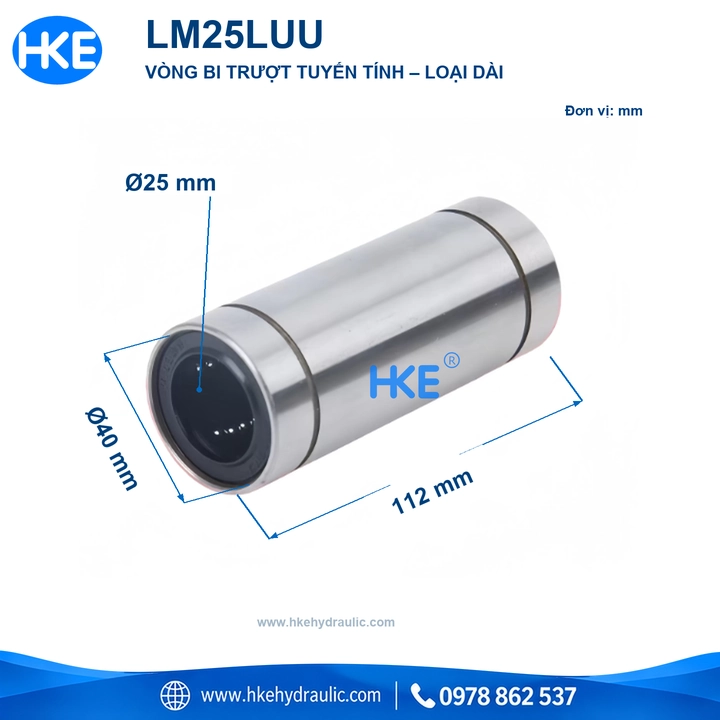

Thông số kỹ thuật vòng bi LM25LUU
| Thông số | Giá trị |
|---|---|
| Model | LM25LUU |
| Dòng | LM-LUU, loại dài |
| Đường kính trục d | 25 mm |
| Đường kính ngoài D | 40 mm |
| Chiều dài L | 112 mm |
| Kiểu thân | Ống tròn kín, không có mặt bích |
| Cách gá | Lắp trong vỏ hoặc thân cơ cấu phù hợp |
Kích thước d, D, L trong bảng là dữ liệu tham khảo từ bảng hãng đã đối chiếu. Cần xác nhận bản vẽ đúng mẫu hàng trước khi gia công. Bảng này chưa quy định dung sai lỗ gá, rãnh vòng hãm, tải trọng hoặc khối lượng.
Kiểm tra vị trí chặn trên vỏ hiện có
Ghi lại kiểu nắp, vai hoặc vòng giữ của bạc cũ. Các chi tiết này cần được đối chiếu cùng chiều dài bạc mới; đừng giả định hai mẫu cùng đường kính ngoài 40 mm sẽ có rãnh giữ giống nhau. Kích thước rãnh phải lấy từ bản vẽ đúng mẫu.
Ba điểm cần đo trước khi đặt bạc đạn LM25LUU
- Trục: xác nhận cỡ danh nghĩa 25 mm và tình trạng bề mặt làm việc. Không chọn theo số đo ước lượng từ ảnh toàn bộ máy.
- Vỏ: đối chiếu thân ngoài 40 mm với bản vẽ lỗ gá. Kích thước danh nghĩa không thay thế yêu cầu dung sai và độ đồng tâm.
- Chiều dài và chi tiết chặn: kiểm tra khoảng lắp cho thân dài 112 mm, vị trí vai, nắp hoặc vòng giữ. Nếu cần chọn vòng hãm, phải có kích thước rãnh đúng mẫu.
Khi mã trên bạc cũ không còn rõ, chụp thân ngoài, hai đầu và vị trí gá sau khi tháo. Gửi ảnh cùng ba số đo giúp xác nhận kiểu bạc trước khi đặt. Tránh chọn theo một đặc điểm duy nhất, chẳng hạn cùng cỡ trục hoặc cùng màu vỏ.
Lắp và kiểm tra chuyển động theo từng bước
Kiểm tra độ sạch của trục, mép lỗ gá và vị trí chặn trước khi lắp. Đưa trục vào thẳng tâm, thao tác nhẹ; không đập vào phớt hoặc tấm đầu. Việc giữ bạc cần theo kết cấu phù hợp, tránh một vít tì trực tiếp làm biến dạng thân. Sau mỗi bước cố định, thử chuyển động để phát hiện điểm cản mới xuất hiện.
| Hiện tượng | Hướng kiểm tra |
|---|---|
| Trượt nặng sau khi vào vỏ | Lỗ gá, ba via và cách cố định bạc |
| Nặng sau khi ghép các vị trí dẫn hướng | Đồng tâm vỏ và độ thẳng trục |
| Cản tại một đoạn hành trình | Vết xước, bụi hoặc hư hỏng cục bộ |
| Độ rơ hoặc tiếng kêu tăng | Tình trạng trục, bạc và bôi trơn |
Bảng trên là hướng khoanh vùng kiểm tra. Không tăng lực dẫn động để ép cụm chạy qua chỗ kẹt. Chất bôi trơn và chu kỳ bảo trì cần chọn theo hướng dẫn của nhà sản xuất và môi trường sử dụng.
Phân biệt LM25LUU với các kiểu bạc khác
Mã LM25UU là cách gọi bản ngắn cùng cỡ trục; cần xem bản vẽ riêng trước khi thay. Dòng có mặt bích như LMK-LUU có cách bắt lên tấm gá khác, còn cụm SCS có vỏ ngoài. Không dùng kích thước của một cụm hoàn chỉnh thay cho kích thước bạc rời.
Xem các mẫu trong danh mục bạc đạn tuyến tính LM hoặc đọc hướng dẫn chọn vòng bi trượt tròn. Khi làm mới cụm dẫn hướng, nên chọn đồng thời bạc, trục và vỏ gá thay vì chọn rời từng chi tiết rồi xử lý sai lệch lúc lắp.
Câu hỏi thường gặp
LM25L có phải mã đầy đủ không?
LM25L có thể được dùng như cách gọi rút gọn. Khi đặt hàng, ghi đầy đủ LM25LUU, kèm số đo và ảnh mẫu để xác nhận cấu hình.
Có thay trực tiếp bản ngắn bằng loại dài được không?
Chỉ xem xét khi vỏ, chi tiết chặn và không gian hành trình tương thích. Cùng đường kính trục 25 mm chưa đủ để khẳng định thay trực tiếp.
Có dùng bạc này cho trục quay liên tục không?
Đây là bạc dẫn hướng tuyến tính. Cơ cấu quay cần chọn ổ phù hợp; không thay ổ bi quay bằng bạc trượt chỉ vì cùng cỡ lỗ.
Báo giá vòng bi LM25LUU
Liên hệ HKE Hydraulic qua 0978 862 537, gửi mã LM25LUU, số lượng và ảnh vị trí lắp. Với hàng thay thế, bổ sung kích thước bạc cũ; với thiết kế mới, gửi bản vẽ và yêu cầu vận hành để xác nhận mẫu, tình trạng hàng và báo giá.
